应变测功机配套电路板组件结构设计

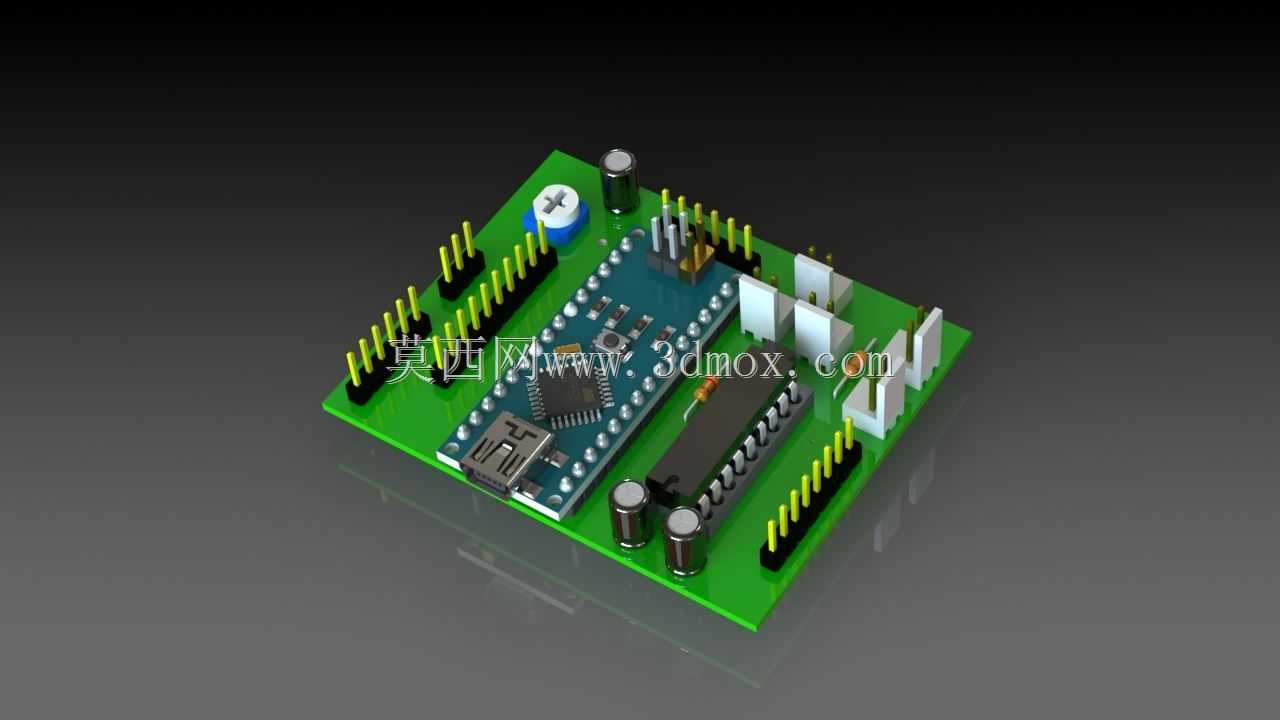

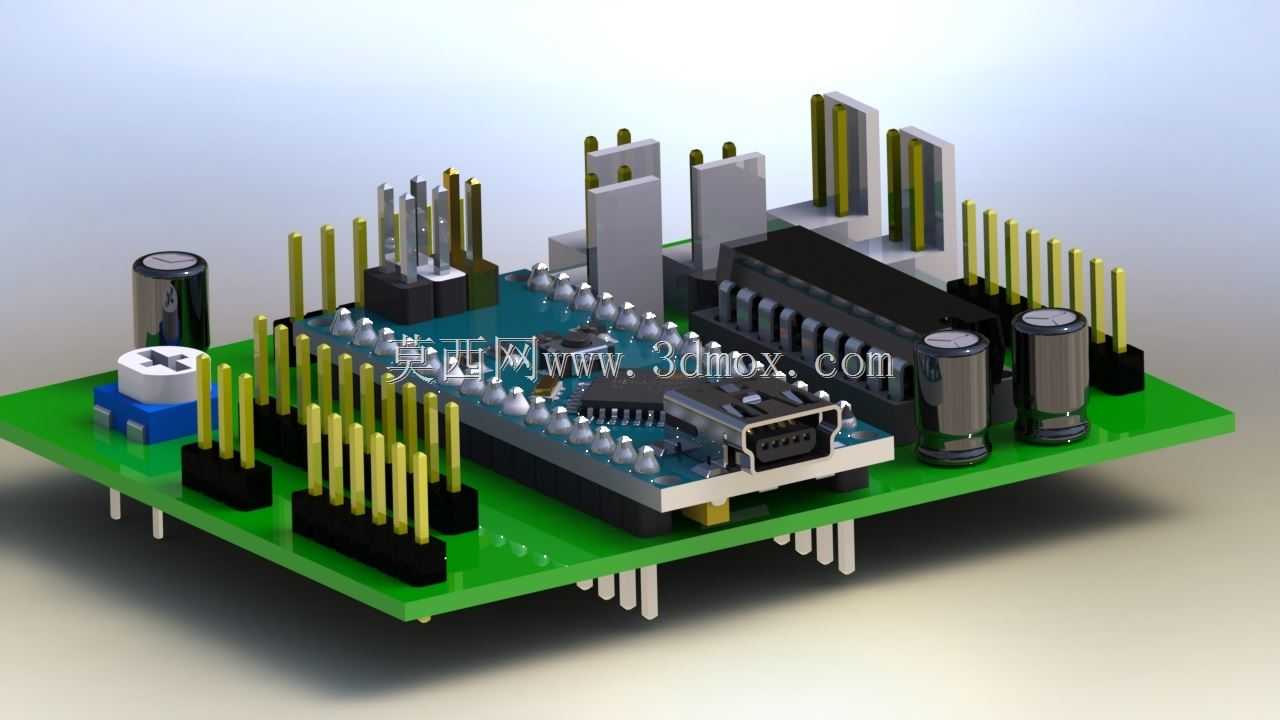

这套应变测功机的配套电路组件，核心作用是为应变式扭矩、载荷测试环节提供信号采集与前端处理的硬件载体，常见应用于实验室台架测试、小型动力设备性能校验、传动件负载标定这类场景，是测功机完成力学信号到电信号转换的关键硬件部分。从结构设计来看，整块PCB采用标准环氧玻纤基材，板上集成了主控芯片、排针接口、电解电容、接插件、按键与状态指示元件，所有元件的排布严格遵循信号流向规划，模拟采集通路与数字控制通路做了物理分区，避免信号串扰影响测试精度。排针接口统一布置在板边三个相邻侧边，预留的引脚间距符合通用2.54mm接插件标准，既可以直接插装在测功机的主信号母板上，也能通过杜邦线外接应变片、转速传感器等前端采集元件，安装时不需要额外做转接板加工，适配不同规格的台架安装空间。板上的电解电容分别布置在电源输入口与主控芯片供电引脚附近，容值选型匹配前端应变桥路的激励电源滤波需求，能够滤除台架动力设备运行时产生的电源纹波，保证微弱应变信号的采集稳定性。USB接口布置在板边单侧，既可以实现程序烧录与调试通讯，也能作为备用供电接口，接口边缘做了倒角处理，避免反复插拔时磨损PCB基材。设计时充分考虑了安装边界，整块板的外形尺寸适配测功机内部预留的100mm*80mm安装腔，四个角预留了M3螺丝安装孔，孔位周边做了露铜接地处理，安装时可以通过铜柱直接固定在金属安装基座上，既保证结构固定强度，也能实现良好的电磁屏蔽效果。板载的状态指示元件正对设备外壳的指示灯开孔位置，组装后不需要额外调整导光件位置，按键的行程高度匹配外壳按键帽的按压行程，组装后不会出现按键卡滞、按压无响应的问题。从实际使用角度，这套组件的结构设计充分考虑了台架测试现场的振动环境，所有较重的电解电容、接插件元件在焊接时都预留了点胶固定空间，长期在振动工况下运行不会出现元件脱焊、引脚断裂的问题，排针的插拔寿命满足日常调试时反复接线的使用需求，不需要频繁更换接插件。
