越野车辆配套重型绞车导缆结构件

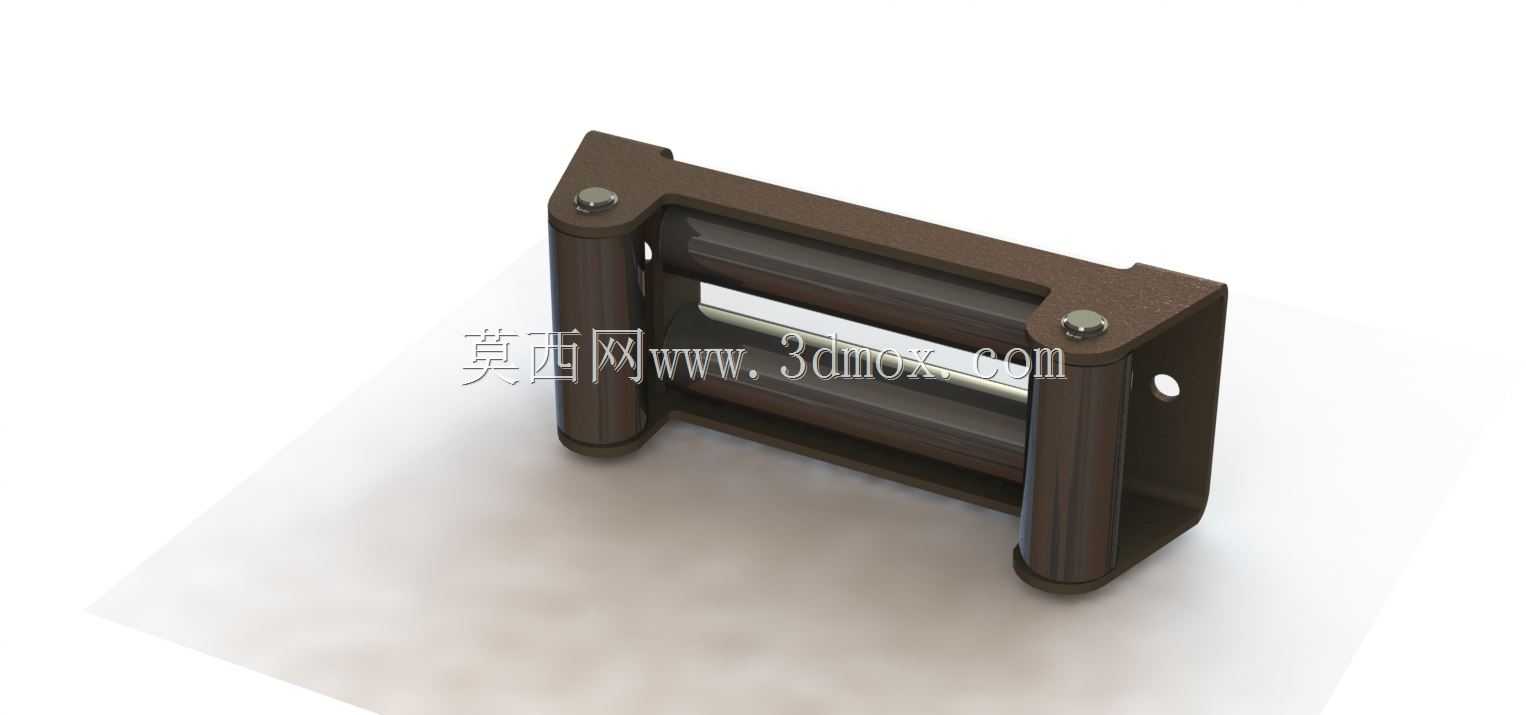

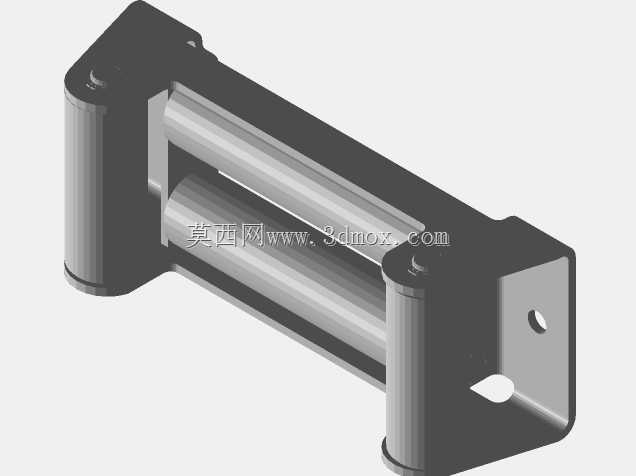

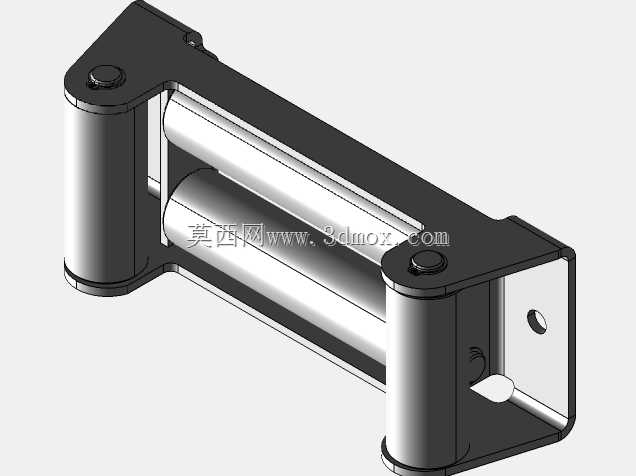

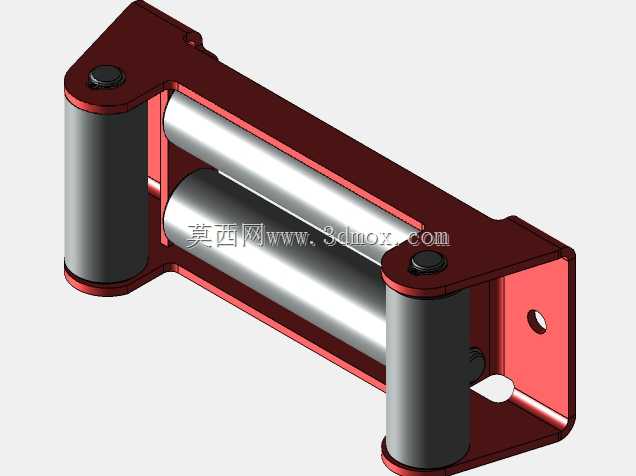

在越野救援、特种作业车辆的绞盘作业场景里，导缆器是直接决定钢缆收放顺畅度、避免缆绳乱绳磨损的核心配套部件，这款重型结构的导缆件，主要适配大牵引力规格的车载绞车，常见于乌尼莫克这类全地形越野车辆、工程抢险作业车的前置绞盘安装位，也可用于固定点位的起重牵引绞车配套使用。从结构设计来看，整体采用U型安装基座搭配双立式导辊、中部横向托辊的布局，安装基座两侧预留了螺栓固定孔位，可直接贴合绞车安装支架的立面完成锁固，安装边界需要匹配对应绞车的出绳口宽度，两侧立式导辊的间距要略大于所用钢缆的最大摆幅范围，避免钢缆大角度偏拉时与基座侧边发生硬摩擦。导辊部分采用回转式结构设计，辊体表面做了耐磨处理，当钢缆在牵引过程中出现左右偏摆、上下角度偏移时，导辊可随钢缆的牵拉方向自由回转，将钢缆与构件之间的滑动摩擦转化为滚动摩擦，大幅降低钢缆外层的磨损速率，同时也能减少牵引过程中的阻力损耗。设计过程中需要重点校核基座的结构强度，因为在绞车满负荷牵引、尤其是钢缆处于大角度侧拉工况时，基座会承受来自钢缆的侧向分力，若基座刚性不足，容易出现变形导致导辊卡滞，甚至会造成钢缆脱槽的风险，因此基座的折弯角度、焊接位置以及安装孔的补强结构都经过受力优化，保证在额定牵引载荷下不会出现结构性形变。中部的横向托辊主要承担钢缆收放过程中的竖向承托作用，当钢缆向下偏角牵拉时，托辊可随钢缆运动回转，避免钢缆与基座下沿发生剐蹭，同时也能对钢缆的收绳位置起到导向作用，让钢缆能够整齐排布在绞车卷筒上，减少乱绳、咬绳问题的出现。实际装车使用时，该导缆器的安装面需要与绞车卷筒的出绳中心保持对齐，竖向安装高度要匹配卷筒的绳层中心位置，保证钢缆在多层缠绕的状态下，都能顺畅通过导辊间隙，不会出现卡滞、剐蹭的情况，在泥泞、沙尘等恶劣越野工况下，导辊的转轴位置还需要预留润滑维护空间，定期加注润滑脂保证回转顺畅，避免泥沙进入转轴造成卡滞，影响导缆效果。
