KY-012有源蜂鸣器报警传感模块

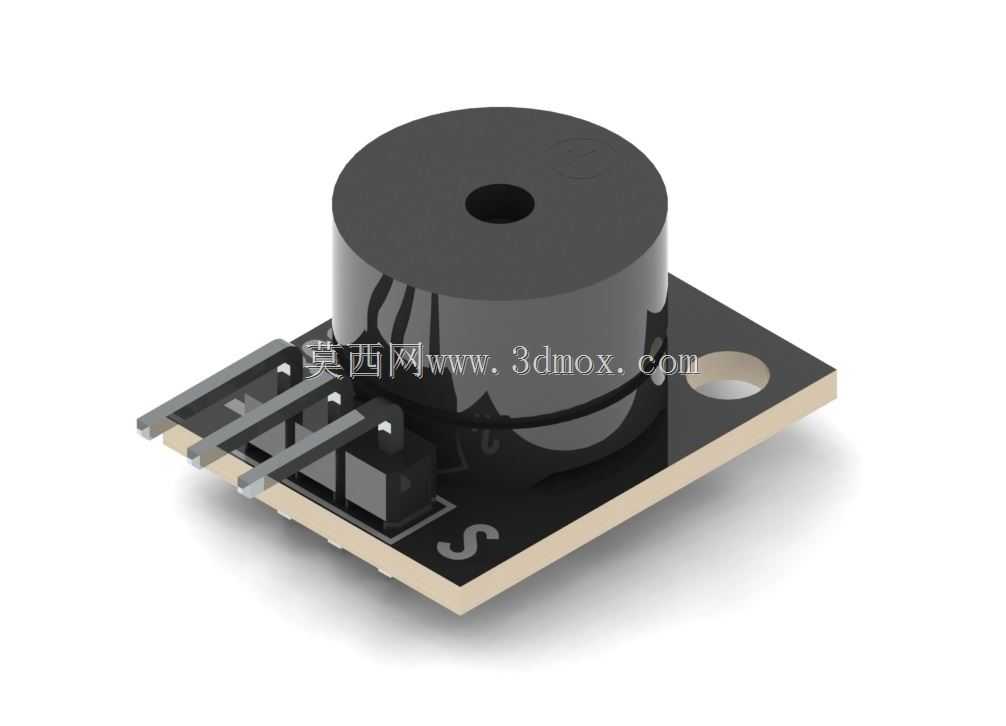

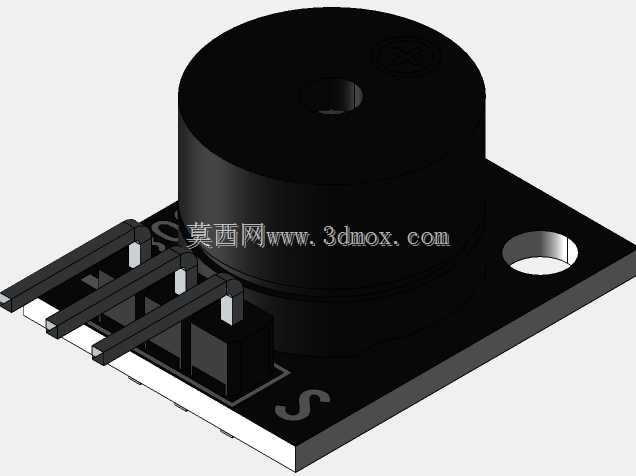

在嵌入式开发、工业控制告警、小型智能设备的电路搭建场景里，这类有源蜂鸣器传感模块是极为常用的声光告警执行元件，不同于无源蜂鸣器需要外部输入特定频率方波驱动的特性，该模块内置振荡电路，只要接通额定直流供电即可直接输出稳定的蜂鸣提示音，省去了主控端额外输出PWM信号的配置步骤，对IO资源紧张的小型控制板十分友好。从结构设计来看，模块采用标准的直插排针引出接线端，排针间距遵循通用2.54mm面包板间距规范，既可以直接插装在面包板上做原型验证，也能通过排针座焊接在定制PCB上完成量产装配，适配绝大多数开源硬件开发板的接口排布逻辑。板载的蜂鸣器本体采用圆柱形封装，底部通过引脚焊接固定在黑色FR-4玻纤基板上，基板边缘预留了直径3mm左右的固定安装孔，可配合M2.5规格的螺丝完成模块在设备壳体内的锁附固定，安装时无需额外设计复杂的固定结构，只要在安装面预留对应孔位即可完成装配，安装边界容错率较高，即使孔位存在0.2mm以内的位置偏差也能顺利完成锁附。模块的基板走线做了阻焊覆盖，蜂鸣器周边预留了足够的电气间隙，避免焊接或者使用过程中出现引脚短路的问题，蜂鸣器发声面朝上的排布方式，也能保证声音传播不受基板遮挡，告警音的传播角度覆盖模块正前方120度范围，在常规设备壳体内无需额外开孔导音也能传递清晰的提示声响。在实际选型应用中，这类模块常被用于设备故障告警、操作按键反馈、超限提示等场景，比如小型温湿度采集终端检测到参数超限时触发蜂鸣、3D打印机运行出错时的报错提示、门禁设备的操作反馈音输出，都能看到这类模块的应用。建模过程中还原了蜂鸣器本体的圆柱外形、顶部的出声孔结构、基板上的丝印标识、排针的金属引脚与塑料基座细节，也保留了安装孔的精确位置与尺寸，方便设计人员在做整机结构布局时直接调用，提前预留模块的安装空间与接线间隙，避免结构设计完成后出现元件干涉、安装空间不足的问题。不同于大型工业传感器的复杂结构，这类小型电子模块的建模重点在于安装接口尺寸的精准还原，排针的伸出长度、基板的厚度、蜂鸣器本体的高度都需要和实物保持一致，才能保证结构设计阶段的装配验证具备实际参考价值，不会出现虚拟装配无干涉、实际组装卡壳的问题。
