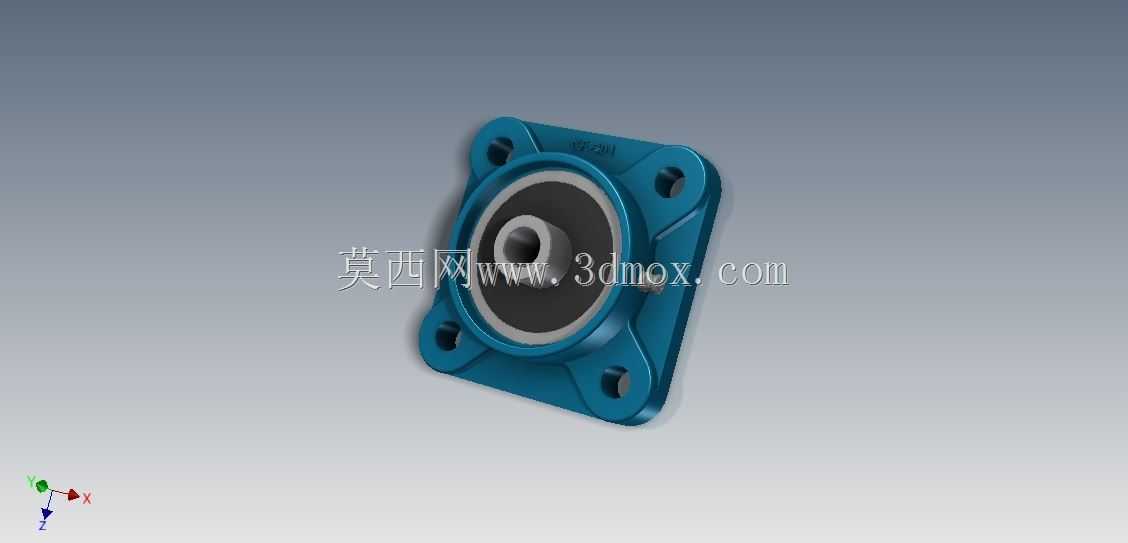

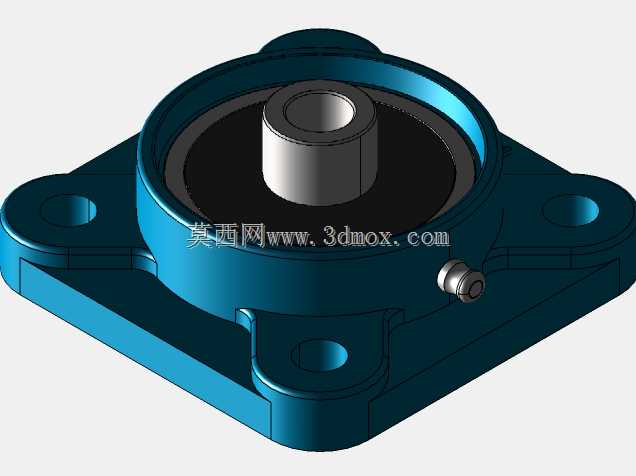

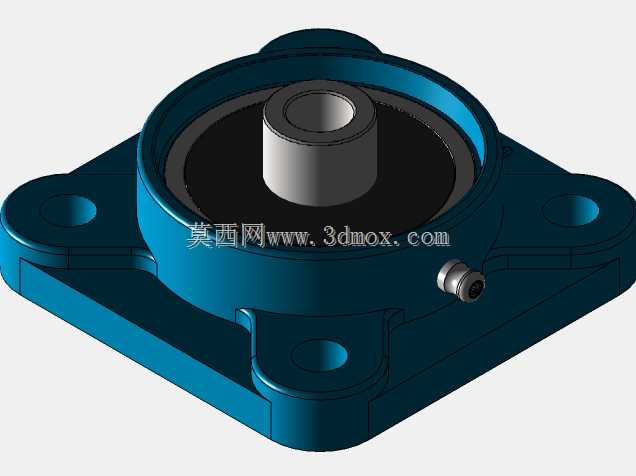

UCF201方形带座外球面轴承结构

在轻工输送线、小型食品加工设备、农用辅助机具这类对安装便捷性有要求的传动场景里，这类方形凸台带座轴承的出镜率一直不低。区别于传统剖分式轴承座需要现场配对轴瓦、调整间隙的繁琐流程，这类集成式带座轴承出厂时已经完成了轴承与座体的配合公差匹配，现场安装只需要完成座体固定与轴的锁紧即可投入使用，能大幅缩短小型设备的装配调试周期。

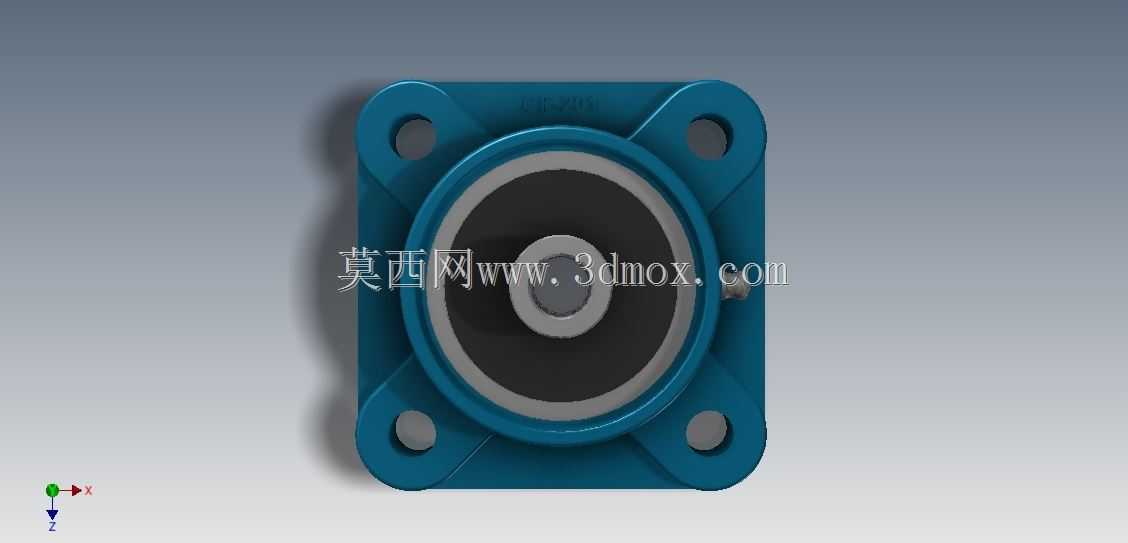

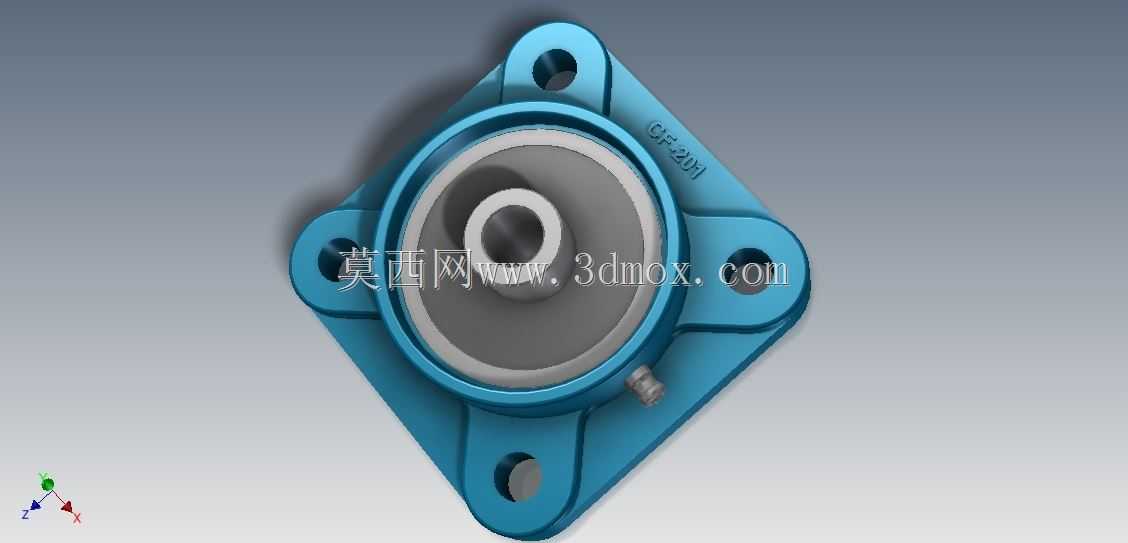

从功能特性上看，这款轴承座适配轴径12mm的传动轴，采用M10规格的安装螺栓完成座体与设备机架的固定，轴承本身通过内圈上的固定螺钉实现与轴的锁紧，属于中等负荷承载级别，能应对常规工况下的径向载荷与少量的轴向窜动，适合转速不超过每分钟千转的中低速传动场景。座体采用方形四孔安装布局，相比菱形两孔安装的同规格轴承座，四个安装点的受力分布更均匀，在承受间歇性冲击载荷的工况下，螺栓不容易出现松动，安装后的整体刚性更优。

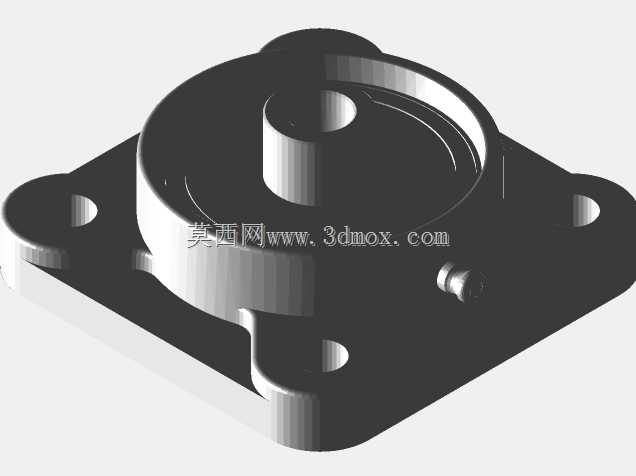

设计层面上，座体的方形安装面做了轻微的凸台加厚处理，四个安装孔位周边做了局部的壁厚加强，避免螺栓锁紧时座体出现应力变形；轴承外圈与座体的配合采用小过盈配合，既保证运转时外圈不会在座孔内发生蠕变磨损，也能在轴承达到使用寿命后，通过简易工具完成轴承内芯的更换，不需要整体更换座体，降低后期维护成本。轴承内置的密封结构能阻挡常规工况下的粉尘、少量溅水进入轴承滚道，适配多数无强腐蚀、无高浓度粉尘的普通工业场景。

安装边界方面，四个安装孔的中心距遵循UCF系列带座轴承的标准尺寸，安装时只需要在设备安装板上按照对应孔位加工四个通孔或者螺纹孔即可，不需要额外做沉台或者定位止口，方形安装面与机架面完全贴合即可保证轴承的安装垂直度；轴插入轴承内圈后，需要将两个锁紧螺钉交替拧紧，避免单侧锁紧导致轴与轴承内圈不同心，进而引发运转时的振动异响、轴承提前失效的问题。这类带座轴承的调心特性允许轴存在小角度的安装偏差，能抵消一部分机架加工、装配时带来的形位公差误差，降低对安装面加工精度的要求，很适合小型非标设备的快速搭建场景。
