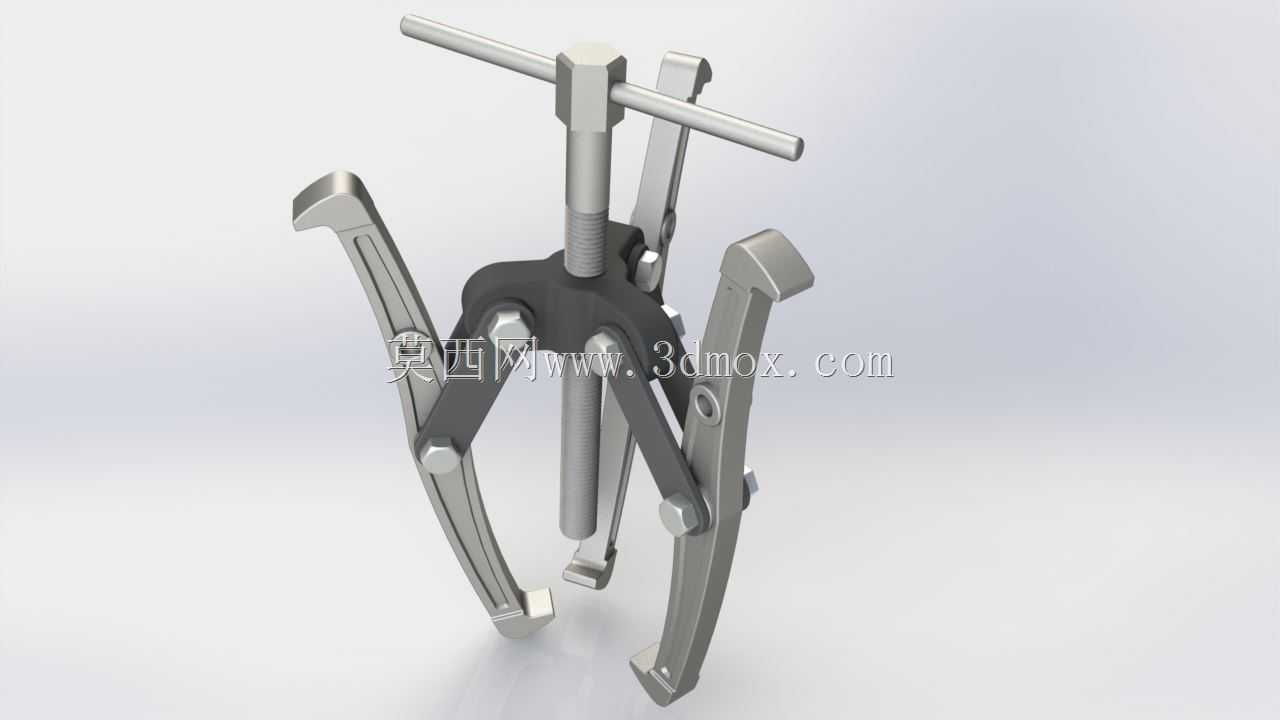

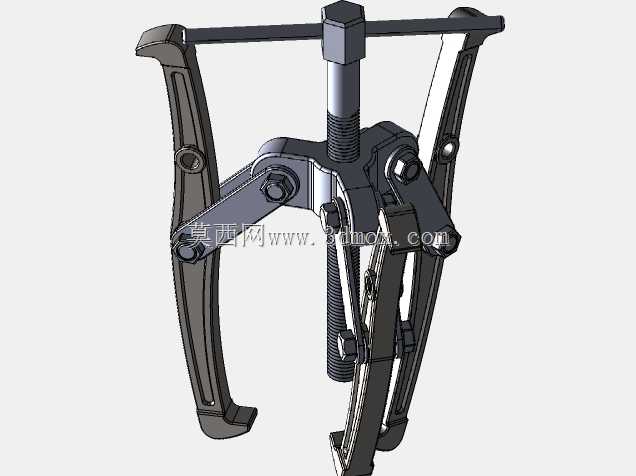

三爪轴承拉拔拆卸工具结构设计

在设备运维、机械装配的现场场景里，过盈配合的轴承拆卸一直是一线维修人员绕不开的作业环节，直接敲击轴承外圈拆卸很容易造成轴承滚道损伤、配合轴面磕伤，甚至导致相邻的密封件、壳体结构报废，三爪拉拔结构的出现，就是为了在拆卸过程中让受力均匀作用在轴承内圈或外圈的受力面上，避免偏载带来的零件损伤。这款三爪拉拔器的核心受力逻辑围绕中心丝杆的螺旋传动实现，转动顶部的T型手柄时，丝杆会沿轴向进给，顶在待拆卸轴的端面中心形成固定反力支点，三个均匀分布的卡爪则勾住轴承的待拆卸端面，随着丝杆持续进给，三个卡爪同步带动轴承沿轴向平稳移出，整个过程中三个卡爪的受力偏差控制在极小范围内，不会出现单侧卡爪滑脱、轴承偏斜卡滞的问题。从结构设计细节来看，三个卡爪采用铰接式连接在主体支架上，可根据待拆卸轴承的外径尺寸调整卡爪的张开幅度，适配一定尺寸区间内的不同规格轴承拆卸需求，卡爪的勾头位置做了加厚处理，避免长期受力后出现勾头变形、断裂的问题，卡爪的内侧接触面做了防滑纹理处理，拉拔作业时能牢牢贴合轴承端面，不会出现打滑脱钩的安全隐患。中心丝杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的承重能力和自锁性能，拉拔过程中不会因为受力回退导致作业中断，丝杆的顶端T型手柄长度经过力学测算，操作人员用普通扳手或者直接手动转动手柄就能输出足够的拉拔力，不需要额外加接过长的加力杆，避免丝杆受力过载出现弯曲变形。在实际安装使用的边界条件上，这款拉拔器作业时需要保证中心丝杆的轴线与待拆卸轴的轴线完全重合，否则会导致三个卡爪受力不均，轻则出现卡爪滑脱，重则会掰弯丝杆、损坏卡爪结构；卡爪勾住轴承端面时，要保证三个卡爪的勾接深度一致，避免拉拔过程中轴承出现偏斜，卡在轴面上拉伤配合表面。不同于两爪拉拔器容易出现的受力偏载问题，三爪结构的对中性更好，尤其适合拆卸安装在长轴端部的深沟球轴承、圆锥滚子轴承等常见过盈配合零件，在机修车间、设备装配线、农机维修站点等场景都有极高的使用频率，日常维护时只需要定期给丝杆螺纹、卡爪铰接点涂抹润滑脂，就能保证结构动作顺畅，延长工具的使用寿命。设计过程中还对卡爪的张开角度做了限位处理，避免卡爪张开角度过大导致勾接深度不足，同时主体支架的连接部位做了加强筋结构，在大吨位拉拔受力时不会出现支架变形开裂的问题，整体结构没有多余的复杂零件，加工难度低，后期更换易损件也十分方便。
