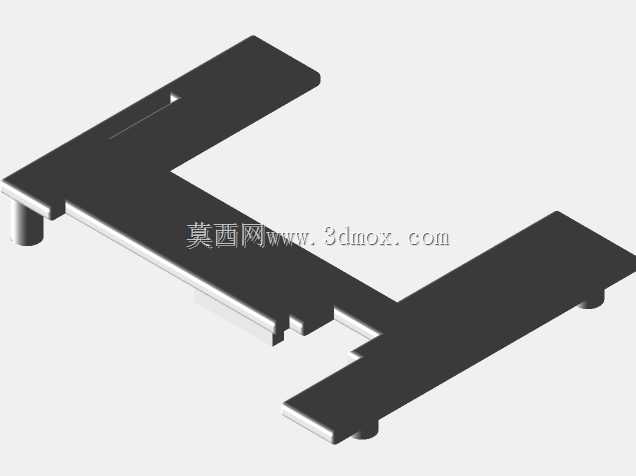

英伟达Jetson Nano嵌入式开发板防护外壳

这款针对英伟达Jetson Nano开发的防护外壳，主要面向嵌入式开发场景下的板卡日常防护需求，覆盖个人开发者随身携行、教学实验台部署、小型边缘计算节点临时搭建等多个实际使用场景。日常开发过程中，开发板裸板放置时很容易被背包内的钥匙、线材等硬物刮擦PCB表层线路，或是在堆叠存放时挤压针脚造成虚焊变形，这款外壳的核心作用就是在不遮挡核心接口的前提下，为板卡提供基础的物理防护，避免日常携行、调试过程中的意外磕碰损坏板卡。设计过程中没有采用全包裹式的封闭结构，而是做了半开放的限位固定形式，整体结构小巧轻便，不会额外增加过多携带重量，外壳与板卡之间预留了足够的散热间隙，不会影响板卡正常工作时的自然对流散热，长时间高负载运行也不会因为外壳遮挡导致热量堆积。固定结构选用四颗M2.5×10mm规格的带帽螺钉完成板卡与外壳的锁紧，也可兼容英制3-48或3-56 3/8规格的带帽螺钉，甚至常规#3规格的木螺钉也能完成临时固定，适配不同开发者手边的现有紧固件，不需要额外采购特殊规格螺丝。结构设计时特意做了CSI摄像头接口的避让处理，不需要拆卸外壳就能直接完成CSI摄像头的插拔连接，日常调试视觉类项目时，不需要反复拆装外壳就能更换摄像头或是调整接线位置。其余不常用的针脚区域做了限位遮挡，避免携行过程中金属异物触碰针脚造成短路，同时也能防止调试时误碰针脚导致接线松脱。外壳的安装边界完全贴合Jetson Nano的板卡轮廓，不会额外突出板卡边缘，安装完成后整体尺寸与裸板基本一致，可以直接适配市面上常规的开发板支架、散热风扇安装位，不需要额外调整原有配套配件的安装位置。外壳的边角位置都做了圆角过渡处理，放在背包内携行时不会刮蹭包内的线材或是其他电子设备表面，日常手持调试时也不会有尖锐棱角硌手的问题。针对常用的电源接口、HDMI接口、USB接口、网口位置都做了精准的开口避让，插头插入时不会被外壳边缘卡住，常规尺寸的接头都能完全插合到位，不会出现接触不良的问题。外壳与PCB板之间预留了0.8mm的间隙，避免外壳直接贴合PCB表层造成线路磨损，同时也能在外壳受到轻微挤压时预留一定的形变空间，不会直接将压力传递到板卡上造成元器件脱焊。
