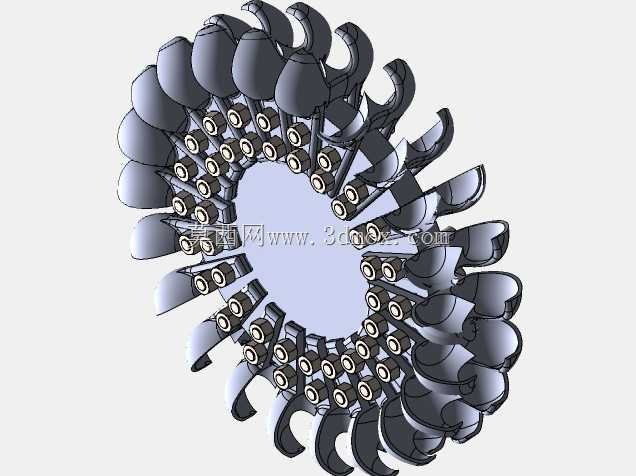

冲击式水轮机作为高水头水力发电场景的核心能量转换部件,其水斗组件的结构合理性直接决定整台机组的能量转换效率与运行寿命,本次呈现的环形阵列水斗结构,正是针对高水头、小流量水电站的运行工况完成的结构设计。从实际应用场景来看,这类水斗结构适配水头范围在100米至600米的引水式水电站,承担着将高压射流的动能直接转化为转轮旋转机械能的核心作用,水流经喷嘴形成高速射流冲击水斗凹面后,沿水斗曲面完成转向,将绝大部分动能传递给转轮后从水斗两侧边缘排出,整个过程中水流不充满整个流道,依靠冲击力驱动转轮转动,相比混流式水轮机更适配高水头低流量的建站条件。从设计思路层面,整套水斗采用环形等距阵列排布,相邻水斗的间距经过反复校核,既要保证前一个水斗完成射流能量承接、顺利排水的过程中,后一个水斗能精准切入射流区域,避免出现射流空白期导致的转矩波动,又要控制水斗数量在合理区间,避免过多水斗增加转轮整体重量、提升转动惯量带来的机组响应滞后问题。每个水斗的凹面曲面采用双圆弧过渡设计,进水边缘做了锐角修型处理,减少射流接触水斗瞬间的水力损失,水斗根部与转轮轮辐的连接位置设置了渐变式加强筋,因为水斗在运行过程中不仅要承受高速射流的持续冲击,还要承受转轮高速旋转带来的离心力,尤其是在机组启停、负荷突变的工况下,水斗根部会出现交变应力,渐变加强筋的结构可以有效分散应力集中点,避免长期运行出现根部疲劳裂纹。从安装边界来看,整套水斗阵列的内圈直径与转轮轮毂的配合面采用过盈配合设计,配合面设置了定位销孔,安装时可以通过定位销快速完成每个水斗的周向定位,保证所有水斗的工作面处于同一回转面上,避免运行过程中出现动平衡超标导致的机组振动问题;水斗的出水边缘与机壳内壁的预留间隙经过核算,既保证排水顺畅不会出现水流撞壳的能量损耗,又不会因为间隙过大导致整机结构尺寸冗余。从功能特性来看,每个水斗的分水刃位置做了对称设计,保证射流冲击到水斗中心时,水流能均匀 split 到水斗两侧曲面,避免出现侧向力导致的转轮轴向受力不均,水斗的表面粗糙度要求控制在Ra1.6以内,减少水流与壁面的摩擦损失,同时降低长期运行过程中水流携带的泥沙对水斗表面的磨蚀速率,延长部件的检修周期。在实际选型匹配过程中,这类水斗结构可以根据不同的水头参数调整水斗的凹面深度与出水角,当水头更高时适当减小出水角,提升水流能量的回收效率,当水流含沙量较高时适当加厚水斗进水边缘的壁厚,提升抗磨性能,整套结构的建模过程中对每个水斗的受力路径做了模拟验证,确保在最大飞逸转速工况下,水斗的结构应力仍处于材料许用应力范围内,不会出现结构失效问题。
