得伟DCB电池负极连接适配基座

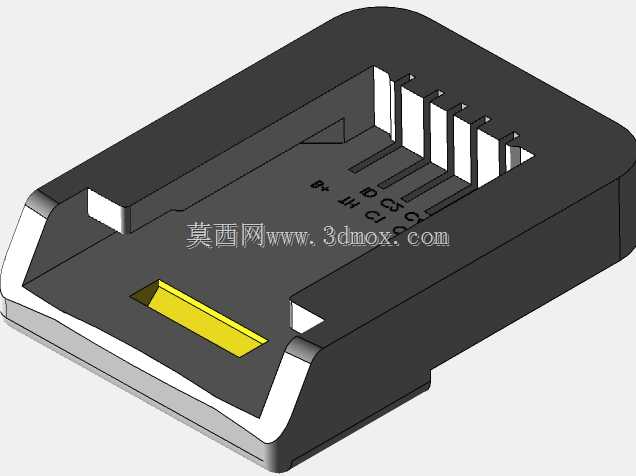

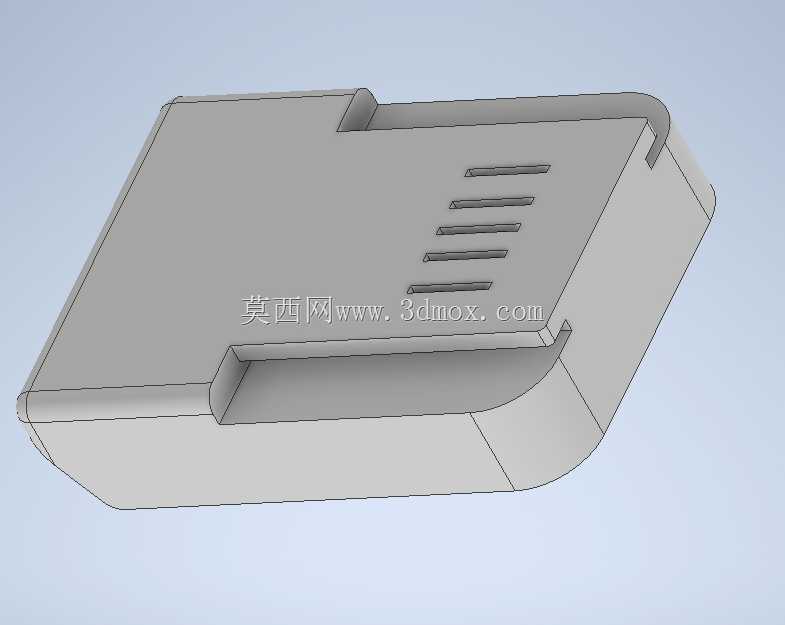

在手持电动工具的电池改装、第三方电池适配场景中，这类负极连接基座是保障电气连通可靠性的核心结构件，主要适配得伟DCB系列锂电池包的接口形态，解决不同规格电池与工具主机之间的负极导通匹配问题。日常作业里，不少维修人员、工具改装爱好者会遇到原装电池损耗后替代电池无法匹配接口的情况，该结构件可作为转接载体，在完成外部电池外形适配封装后，实现负极回路的稳定导通，避免因接触不良导致的工具动力不足、打火过热等问题。从结构设计来看，基座采用内嵌式槽型布局，主体的空腔轮廓完全匹配DCB系列电池包的插入端外形，槽内设置的多道分隔筋不仅起到电池插入时的导向定位作用，还能避免相邻极片之间出现接触短路的风险，槽底预留的黄色负极接触弹片安装位，可适配标准规格的导电弹片，保证电池插入后弹片与电池负极触点的贴合压力处于合理区间，既不会因为压力过大导致插拔阻力过高，也不会因为压力不足造成接触电阻过大。设计过程中需要严格把控安装边界尺寸，基座的外壁厚度控制在满足结构强度的最小阈值，槽内的定位筋位置与电池端的卡槽完全对应，插入方向设置了防呆结构，避免电池反插造成的极性接反问题，基座底部预留的安装孔位可直接固定在工具手柄的电池仓内，不需要额外修改原有仓体的结构。需要注意的是，这类适配结构仅提供机械定位与负极触点的安装载体，实际接线过程中需要根据所用电池的放电参数匹配对应的线径与保护电路，大电流作业场景下还要对接触部位做镀锡处理降低接触电阻，所有电气连接的可靠性需要使用者根据实际工况验证，避免过载引发的安全隐患。基座的外形轮廓做了圆角过渡处理，既可以减少安装过程中对电池仓内壁的刮擦，也能降低电池插拔时的结构应力集中，提升长期使用的结构耐用性。
