赛车拨杆式四摩擦片离合器从动盘结构

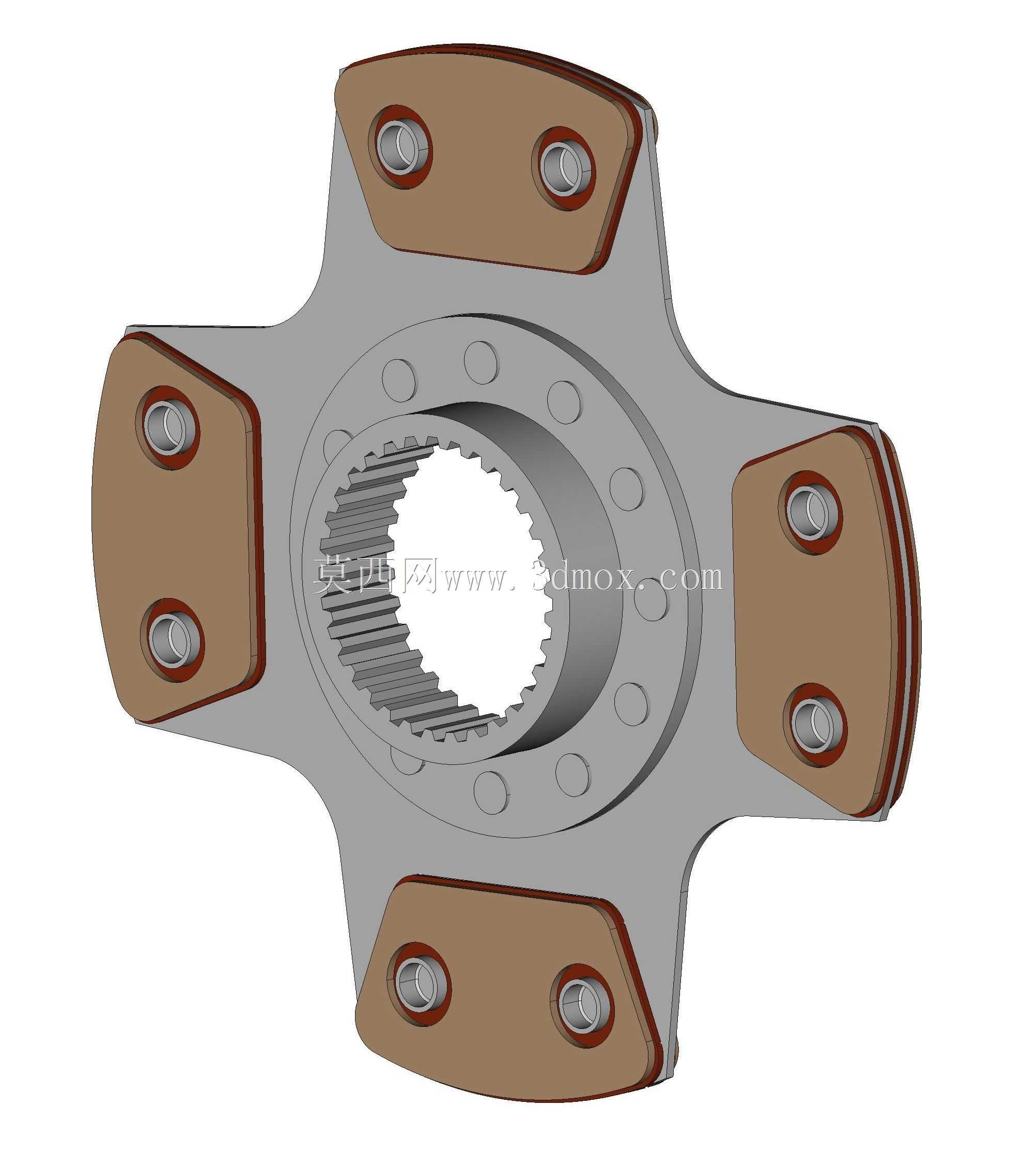

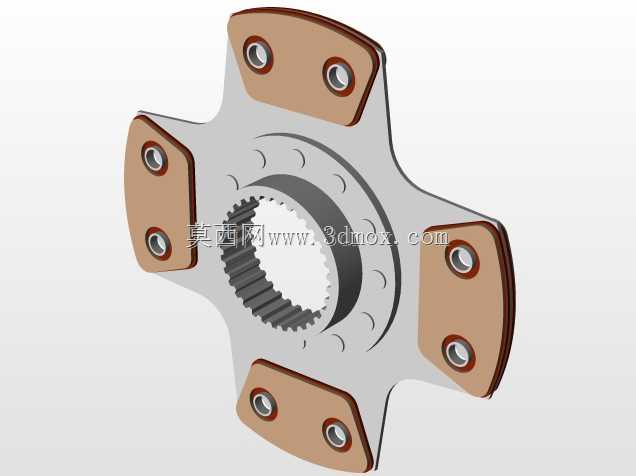

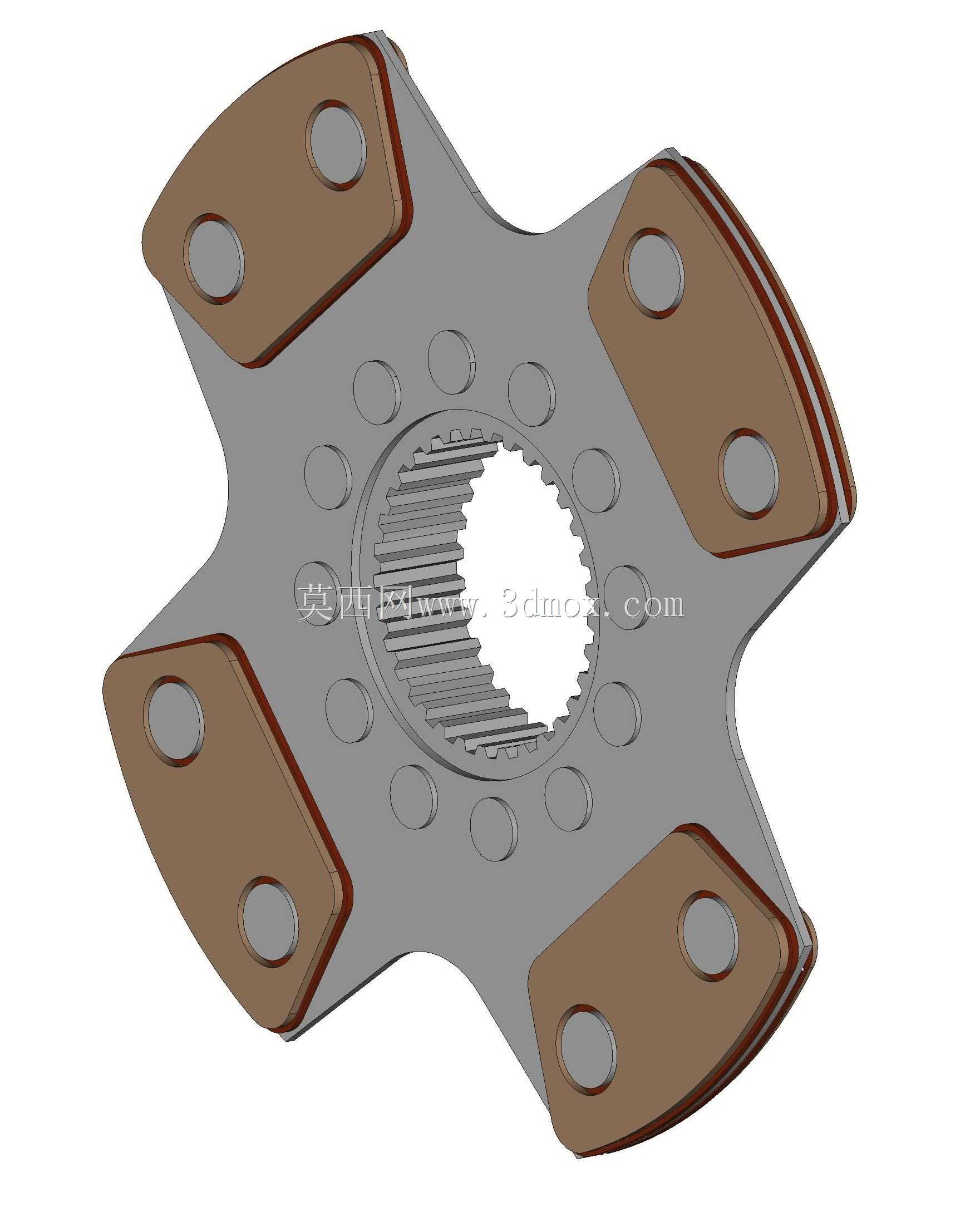

这款离合器从动盘针对横置前驱赛车的传动匹配需求设计，适配非垂直布置的A型系列横向发动机动力输出端，是传动系统中切断、接合动力传递的核心执行部件，直接关联赛车起步、换挡过程的动力衔接平顺性与传动扭矩承载能力。从结构设计来看，整体采用四扇区摩擦片分体布局，区别于民用车辆常用的整圈环形摩擦片结构，四个独立的铜基摩擦衬片通过铆钉均匀固定在钢制从动盘本体的四个凸爪上，这种分体式布局一方面能有效降低从动盘整体转动惯量，减少换挡过程中同步器的啮合冲击，缩短换挡动力中断的时间，适配赛车频繁快速换挡的使用场景；另一方面四个摩擦衬片之间预留的镂空间隙，能在离合器半联动滑磨阶段快速导出摩擦产生的热量，避免长时间高负荷滑磨导致的摩擦片烧蚀、摩擦系数骤降问题，满足赛道工况下频繁起步、弹射、半联动控车的散热需求。从动盘中心采用渐开线内花键结构，与变速器输入轴的外花键形成滑动配合，花键参数严格匹配对应车型输入轴的模数、齿数与压力角，保证动力传递过程中花键副受力均匀，不会出现偏载卡滞的问题，同时花键部位的润滑槽设计，能留存少量润滑脂，减少从动盘轴向滑动时的花键磨损，保证离合器分离、接合动作的顺畅性。从动盘本体上均匀分布的多组圆形凹坑与减重孔，是在保证盘体结构强度、抗扭刚度的前提下做的轻量化处理，通过有限元拓扑优化确定孔位分布，避免高扭矩传递时盘体出现应力集中开裂的问题，同时进一步降低转动惯量，提升传动系统的响应速度。安装边界上，四个摩擦衬片的外圆轮廓、从动盘总厚度、摩擦面平面度公差都严格匹配对应车型离合器压盘与飞轮的安装尺寸，压合面的平行度公差控制在0.1mm以内，保证离合器完全接合时摩擦面能全面贴合，不会出现局部压力过大导致的偏磨问题；从动盘的轴向行程预留量匹配分离轴承的工作行程，保证离合器分离时能彻底切断动力，不会出现带排蹭片的问题。实际赛道应用中，这款离合器片能承受大扭矩输出的动力传递，摩擦衬片的材质选用耐高温摩擦材料，在高转速差滑磨工况下能保持稳定的摩擦系数，不会出现动力传递打滑的问题，同时分体式衬片的抗形变能力更强，在频繁的大扭矩冲击下不容易出现衬片开裂、铆钉松动的故障，适配赛事场景下高负荷、高强度的使用要求。设计过程中还充分考虑了动平衡校准需求，盘体上预留的平衡配重点位，能在装配完成后做高精度动平衡校正，减少高转速转动时的径向跳动，避免离合器工作时出现抖动、异响问题，提升传动系统的运转稳定性。
