老式拉力赛HALDA速度计调节旋钮

在老式汽车拉力赛的赛事保障与经典老车修复场景中，HALDA Speedpilot这类机械式拉力计是领航员判断赛段行进节奏的核心设备，这类纯机械结构的计时测速装置没有电子传感器辅助，完全依靠轮速输入与内部齿轮组运算输出赛段平均速度、行进距离数据，而外露的调节旋钮是人机交互最频繁的部件，也是老设备留存过程中最易丢失、损坏的易耗结构件。

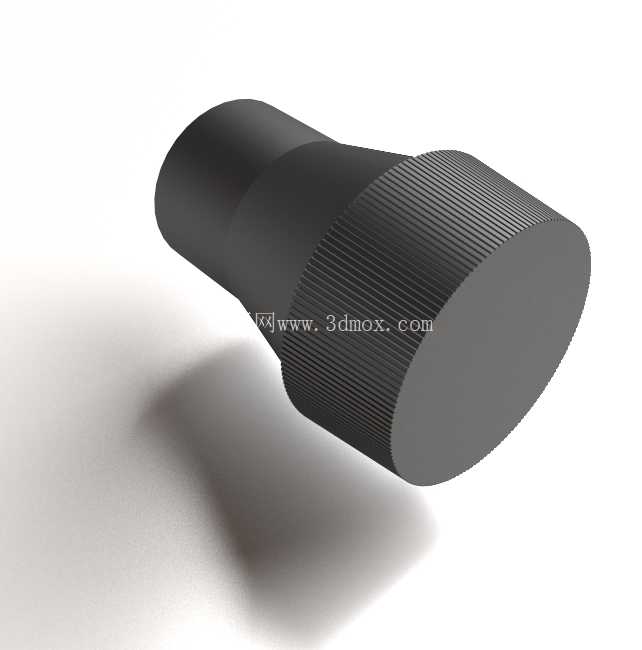

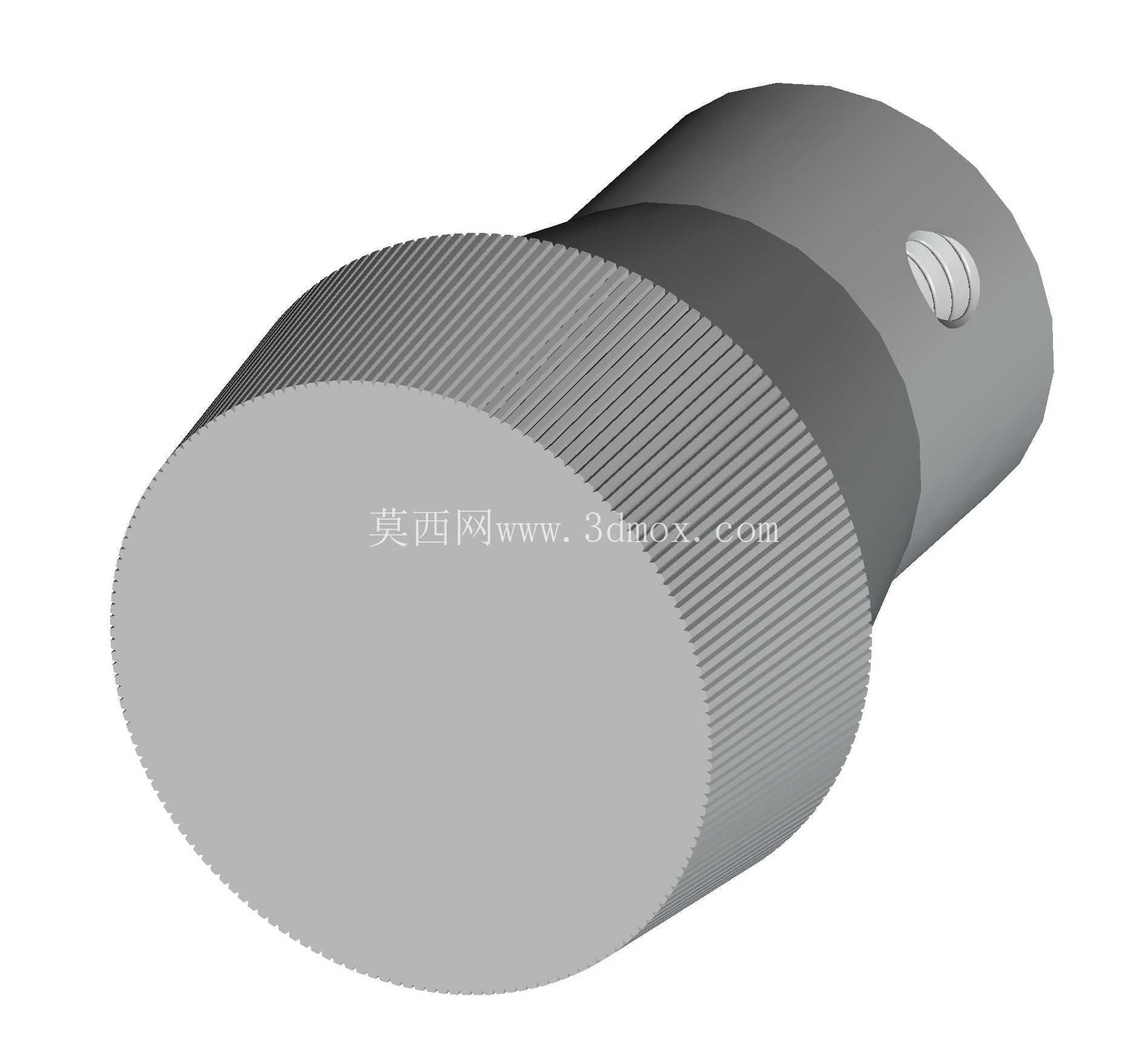

从实际使用场景来看，这类调节旋钮需要适配不同批次Speedpilot设备的安装接口，单台设备根据功能指示差异会配置4到6个同规格旋钮，分别对应里程复位、速度校准、赛段切换等不同调节功能。日常赛事行进中，领航员需要佩戴防滑手套快速旋拧旋钮完成参数调整，因此旋钮的握持段必须设计足够的防滑结构，本次建模的旋钮在圆柱握持面加工了全周细密直纹滚花，滚花齿距控制在0.3mm左右，既保证戴手套操作时的摩擦力足够，不会出现旋拧打滑，也避免齿距过大硌手影响操作手感。

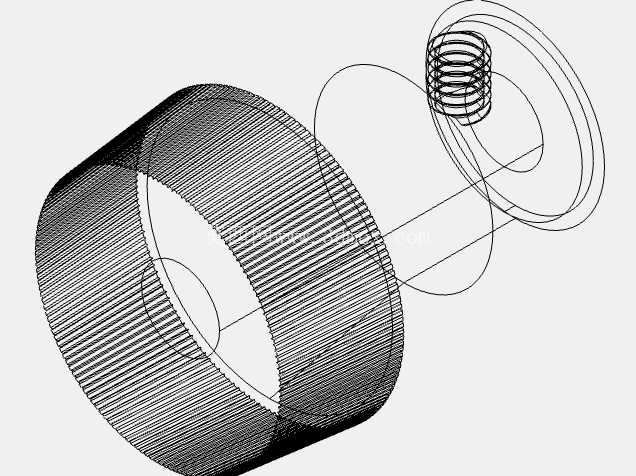

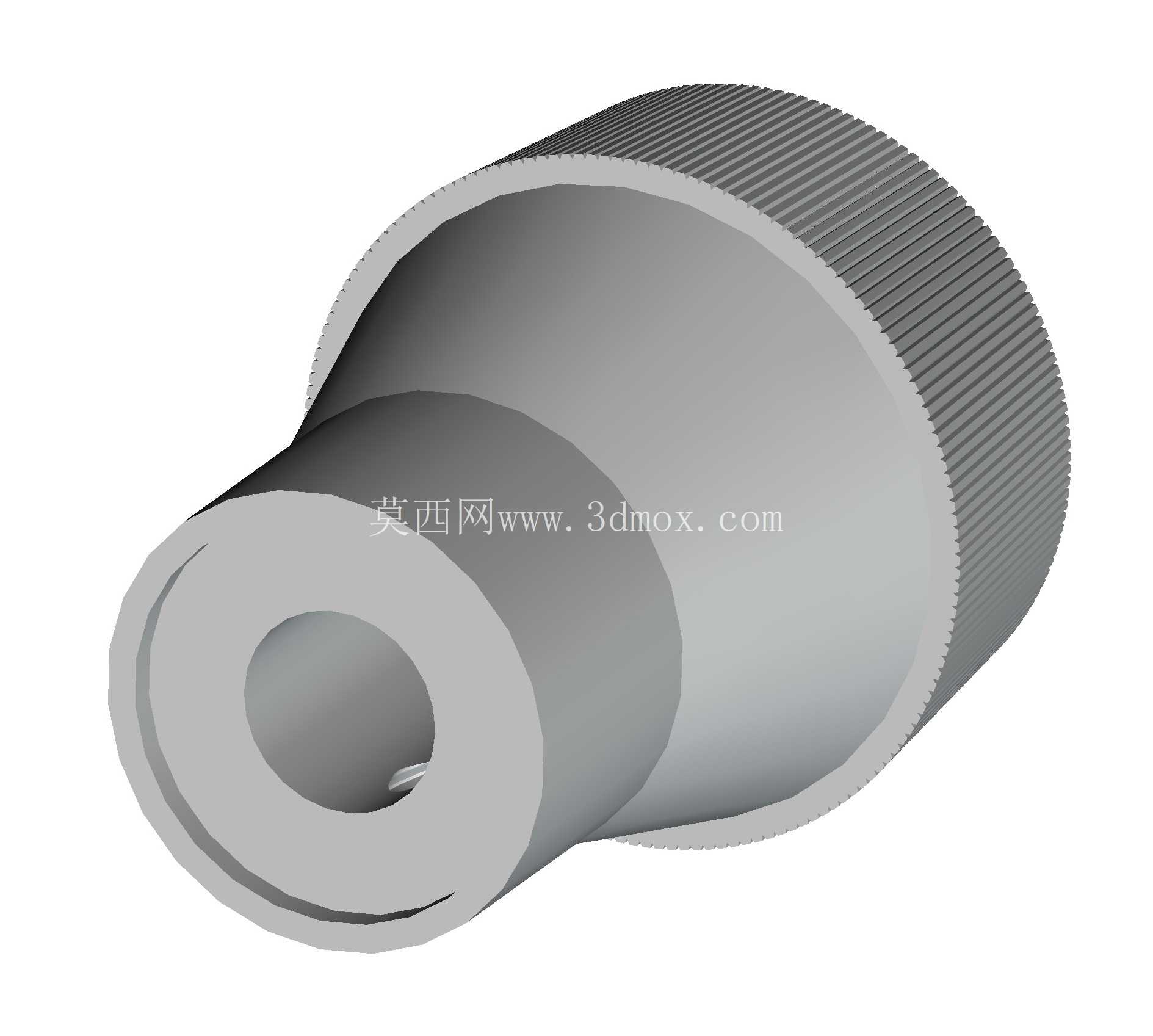

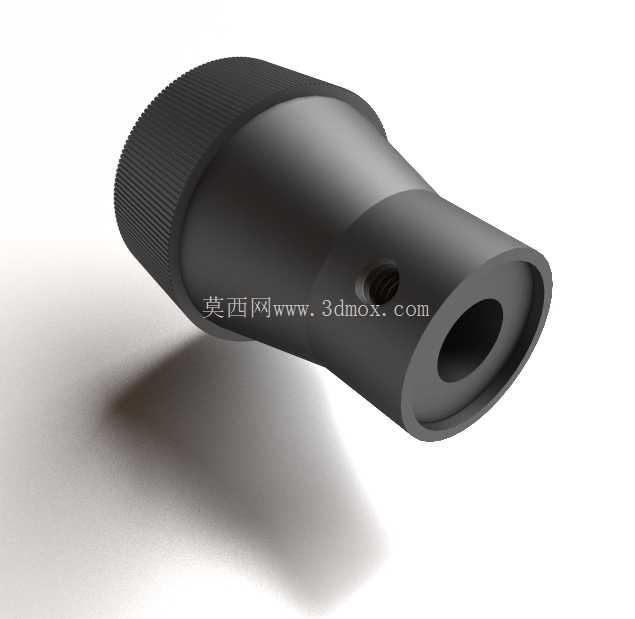

从结构设计思路来看，旋钮整体采用变径圆柱结构，外露的操作端直径大于插入设备的安装轴段，操作端端面做了微小的倒角处理，避免边缘锐边在快速操作时划伤手部；插入段的直径与设备面板的安装孔保持小间隙配合，间隙控制在0.05mm以内，既保证旋钮转动顺畅无卡滞，也避免间隙过大进灰影响内部齿轮结构。旋钮的轴向长度经过匹配测算，插入设备后轴端刚好卡接内部调节轴的卡槽，不会出现轴向窜动导致的调节空程，外露段长度刚好满足手指捏持的深度需求，不会因为突出面板过多在颠簸赛段被误碰，也不会因为突出量过短难以施力。

从安装边界来看，旋钮安装后突出设备面板的高度为12mm，操作端最大直径18mm，相邻旋钮的中心距设置为22mm，保证操作单个旋钮时不会误触相邻的调节部件；插入段直径8mm，轴端设计有1.5mm宽的定位卡槽，与设备内部调节轴的卡舌配合，传递旋转扭矩时不会出现打滑空转。材质选用与原厂件一致的锌合金压铸件，表面做哑光黑色氧化处理，既满足老式赛车设备的复古外观质感，也具备足够的耐磨性能，长期反复旋拧不会出现表面涂层脱落、滚花磨损的问题。

在经典老车修复与复古赛事配件复刻领域，这类小结构件往往因为原厂停产难以采购，三维建模时需要严格匹配原厂件的安装尺寸与操作手感，不能仅做外观复刻忽略结构配合精度——如果旋钮插入段尺寸公差过大，会出现转动卡滞或者松旷脱落的问题；如果滚花参数设计不合理，会导致戴手套操作时打滑，影响赛段中领航员的操作效率；如果轴向尺寸偏差，会导致内部调节轴行程不足，无法完成参数校准。建模过程中对旋钮的各段过渡圆角做了还原，操作端与插入段的过渡位置采用R2mm的圆角衔接，既避免应力集中导致旋钮根部断裂，也方便压铸件的脱模生产，不需要额外做后处理打磨。

这类机械调节旋钮虽然结构简单，但是作为精密机械式测速设备的人机交互部件，每一处尺寸参数都服务于实际使用需求，没有多余的装饰结构，所有外形设计都围绕操作可靠性、安装适配性、长期耐用性三个核心目标展开，是典型的工业功能优先的机械结构件。
