工业传动用十字轴式万向传动轴结构

在各类需要补偿两轴相对偏移的传动场景中，这类万向传动轴是应用极为广泛的核心传动部件，常见于冶金设备轧机主传动、重型商用车底盘传动、工程机械动力传输、工业生产线长距离动力传递等工况，能够在主动轴与从动轴存在轴线夹角、安装偏移或是工作中出现相对位移的状态下，稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷、轴承过早磨损甚至轴件断裂问题。

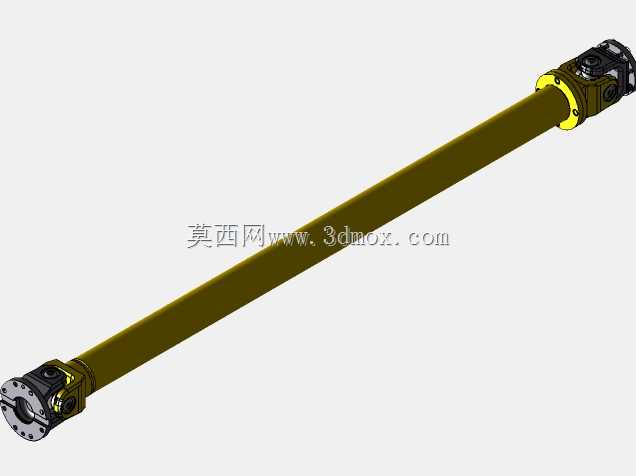

从结构设计来看，该万向轴两端采用十字轴式万向节结构，十字轴作为核心铰接元件，配合端部的法兰连接盘，可实现周向大角度偏摆补偿，单节万向节的许用轴线夹角通常可达到15°至25°，能够适配安装过程中难以避免的对中误差，也可满足设备运行中机架振动、部件位移带来的轴系角度变化需求。中间采用长轴杆结构传递扭矩，轴杆两端与万向节叉采用可靠的连接固定方式，部分同结构产品会采用花键副配合，可实现轴向长度的小范围补偿，适配安装距的小幅调整需求。

设计过程中需要重点考量的边界条件较多，首先是扭矩传递能力，十字轴的轴颈直径、滚针轴承的承载能力、轴杆的截面抗扭模量都需要匹配额定传递扭矩，同时要预留足够的安全系数应对传动过程中的冲击载荷，比如轧机咬钢、车辆起步这类瞬时大扭矩工况，避免部件出现塑性变形。其次是动平衡性能，长轴类传动部件在高转速工况下，不平衡量会带来剧烈的轴系振动，因此设计时需要对轴杆、万向节叉做对称结构设计，装配后还需做动平衡校正，通常会在轴管或是法兰位置预留动平衡去重或是配重的结构。

安装边界方面，两端法兰的连接孔位、止口尺寸需要与配套设备的输出、输入轴法兰完全匹配，安装前需要确认轴系的折角不超过万向节的许用夹角，同时要保证两端万向节的叉面处于同一相位，避免出现转速波动带来的附加振动。日常使用中，十字轴的滚针轴承需要定期加注润滑脂，避免干磨导致的早期磨损，密封结构的设计也需要重点关注，防止粉尘、泥水进入轴承内部，在矿山、户外工程机械这类恶劣工况下，通常会采用多层密封结构提升部件使用寿命。这类万向轴相比刚性联轴器，对安装精度的要求更低，对工况的适应性更强，在大扭矩、长距离、存在轴系偏移的传动场景中有着不可替代的作用。
