卡西欧G-SHOCK DW5600经典方块腕表结构建模

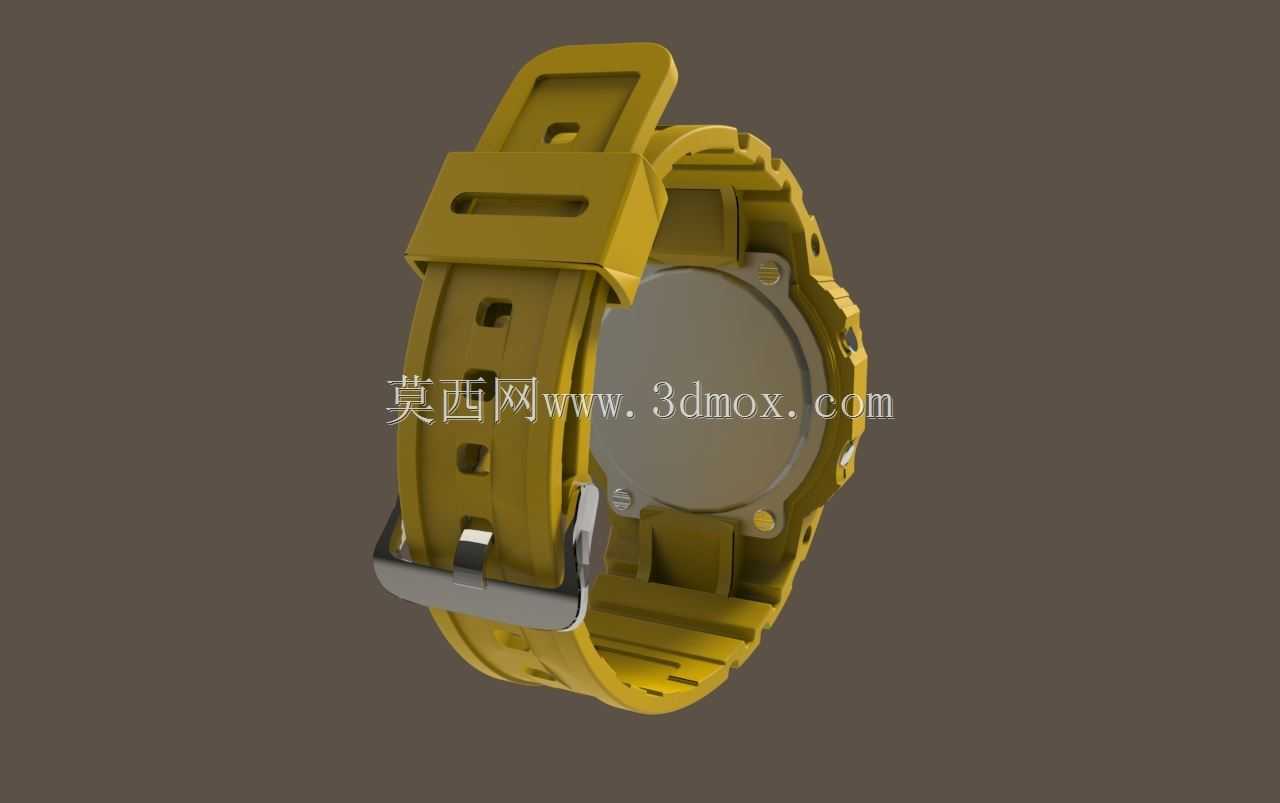

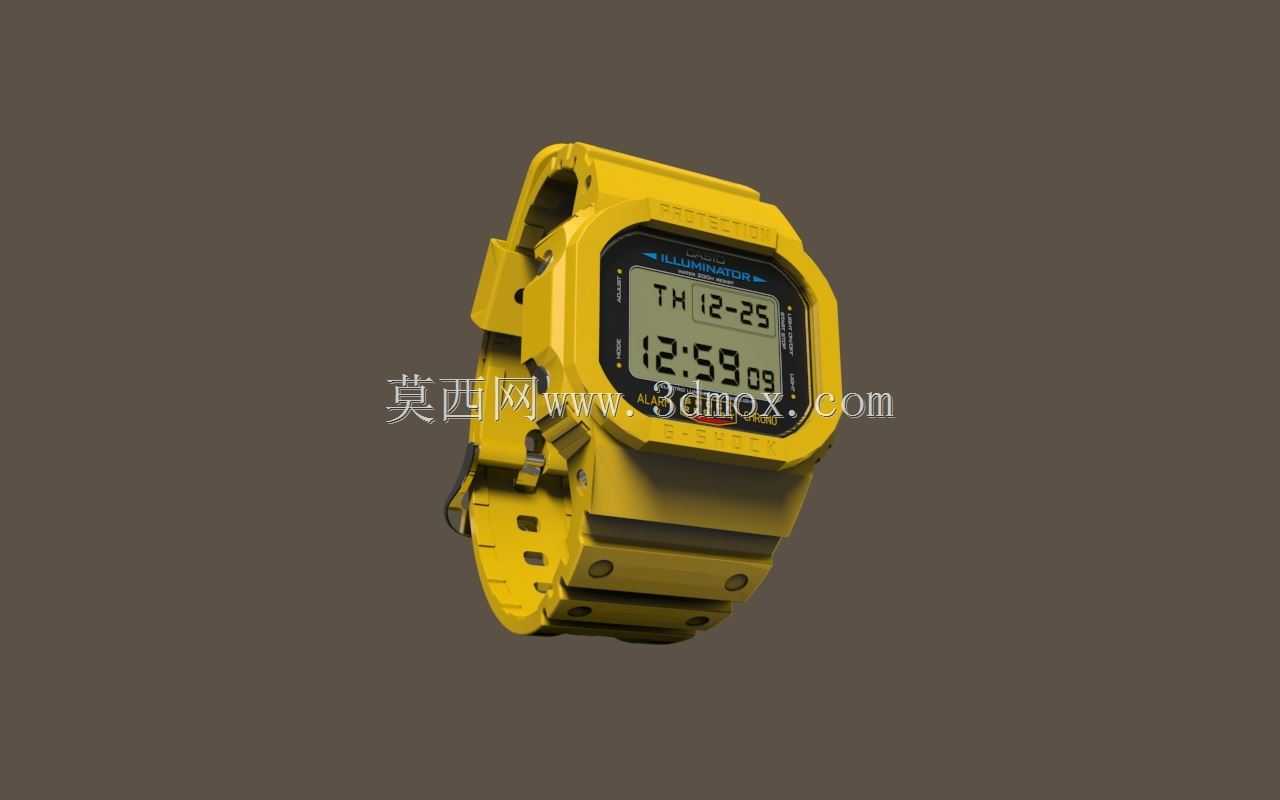

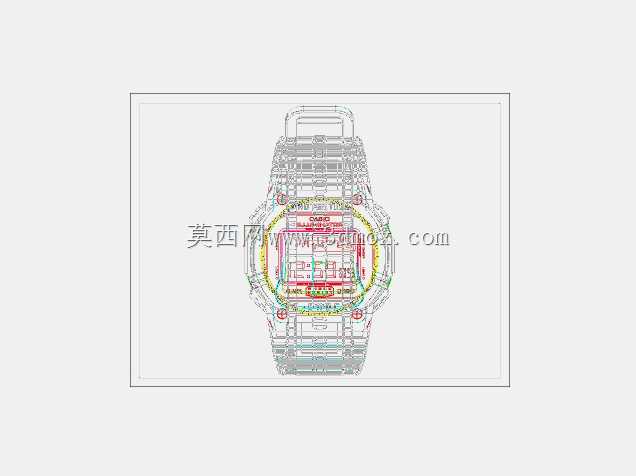

这款方块造型电子腕表的三维建模，核心围绕户外作业、日常通勤、极限运动三类高频使用场景展开结构还原，建模过程中优先考虑腕表实际佩戴时的人机交互逻辑与结构防护需求。从实际用途来看，该款腕表作为计时工具，核心功能包含时间显示、日期星期同步、秒表计时、背光照明，建模时对按键的按压行程、表壳的防护凸起、表带的弯折弧度都做了对应结构还原，确保模型结构与实物功能逻辑匹配。设计思路上，首先拆解实物的分层装配关系：最外层为树脂表壳，表壳四个边角做了凸起缓冲结构，对应跌落时的冲击防护需求，建模时将缓冲结构的圆角半径、凸起高度按照实物1:1还原，避免外观还原但结构逻辑缺失的问题；表镜部分采用内嵌式安装，与表壳的配合预留0.15mm的安装间隙，对应实际生产中的装配公差，表镜下方的液晶显示区域，建模时还原了显示分区的层级结构，区分了液晶层、背光层、遮光层的厚度差，避免显示区域做成单一平面的失真问题。按键部分分布在表壳侧边，建模时还原了按键与表壳之间的防水胶圈安装槽，按键的按压端做了防滑纹理，对应实际佩戴时戴手套也能操作的使用需求，按键的行程预留2mm的活动空间，与实物的按压反馈逻辑匹配。表带部分采用树脂材质的分段式结构，建模时还原了表带上的调节孔位，孔位间距按照8mm的标准佩戴调节间距设置，表带与表壳的连接采用生耳结构，建模时还原了生耳的安装槽位与表带端部的弯折弧度，确保表带弯折时不会与表壳产生结构干涉。外形尺寸方面，表体整体长宽控制在43mm、49mm，表壳厚度13mm，符合该款方块表的实际佩戴尺寸边界，表带的总长度设置为220mm，适配多数成年人的腕周范围，表耳处的连接宽度为16mm，对应通用表带替换的安装尺寸。建模过程中对表壳背面的电池仓结构也做了还原，电池仓盖的卡扣结构、防水圈槽位都按照实物结构绘制，确保模型的装配逻辑完整，可直接用于外观验证、结构演示、3D打印手板验证等场景，建模时所有圆角、拔模角度都按照注塑生产的工艺要求设置，避免出现无法开模的尖锐结构，表壳表面的哑光质感对应树脂材质的表面处理效果，显示区域的数字字符按照实物的字体样式还原，确保外观辨识度与实物一致。
