带自锁结构的金属快挂钥匙扣结构设计

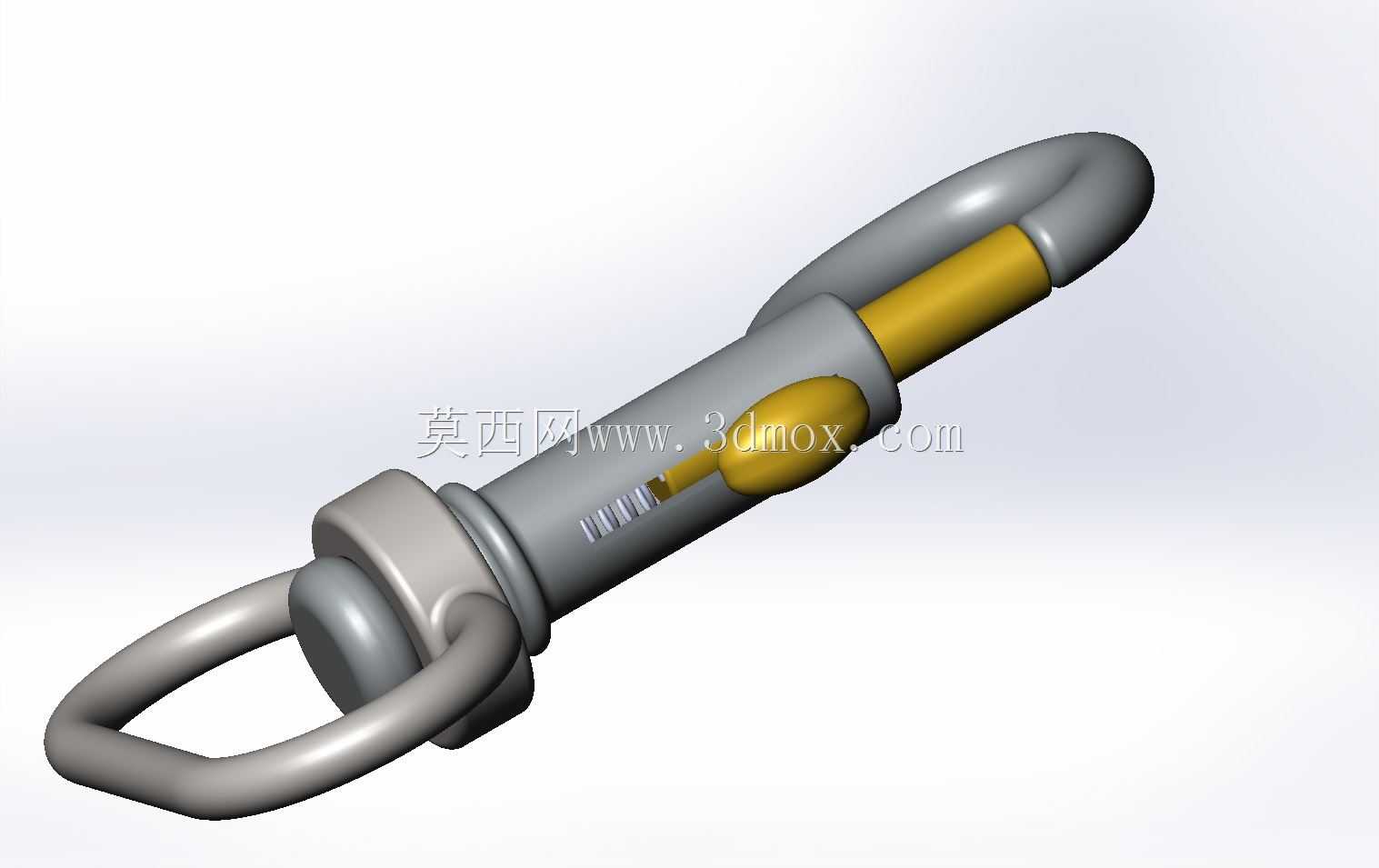

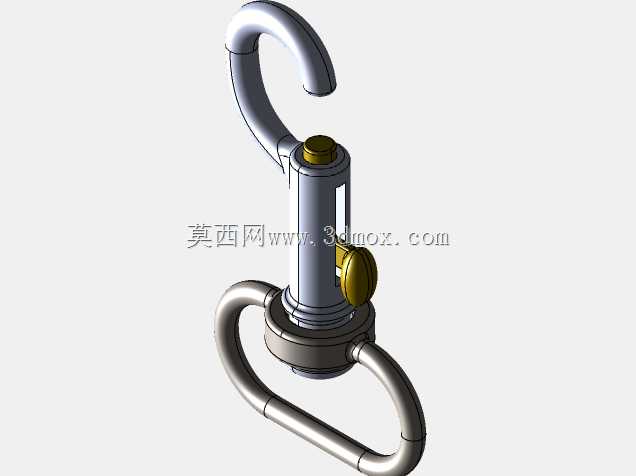

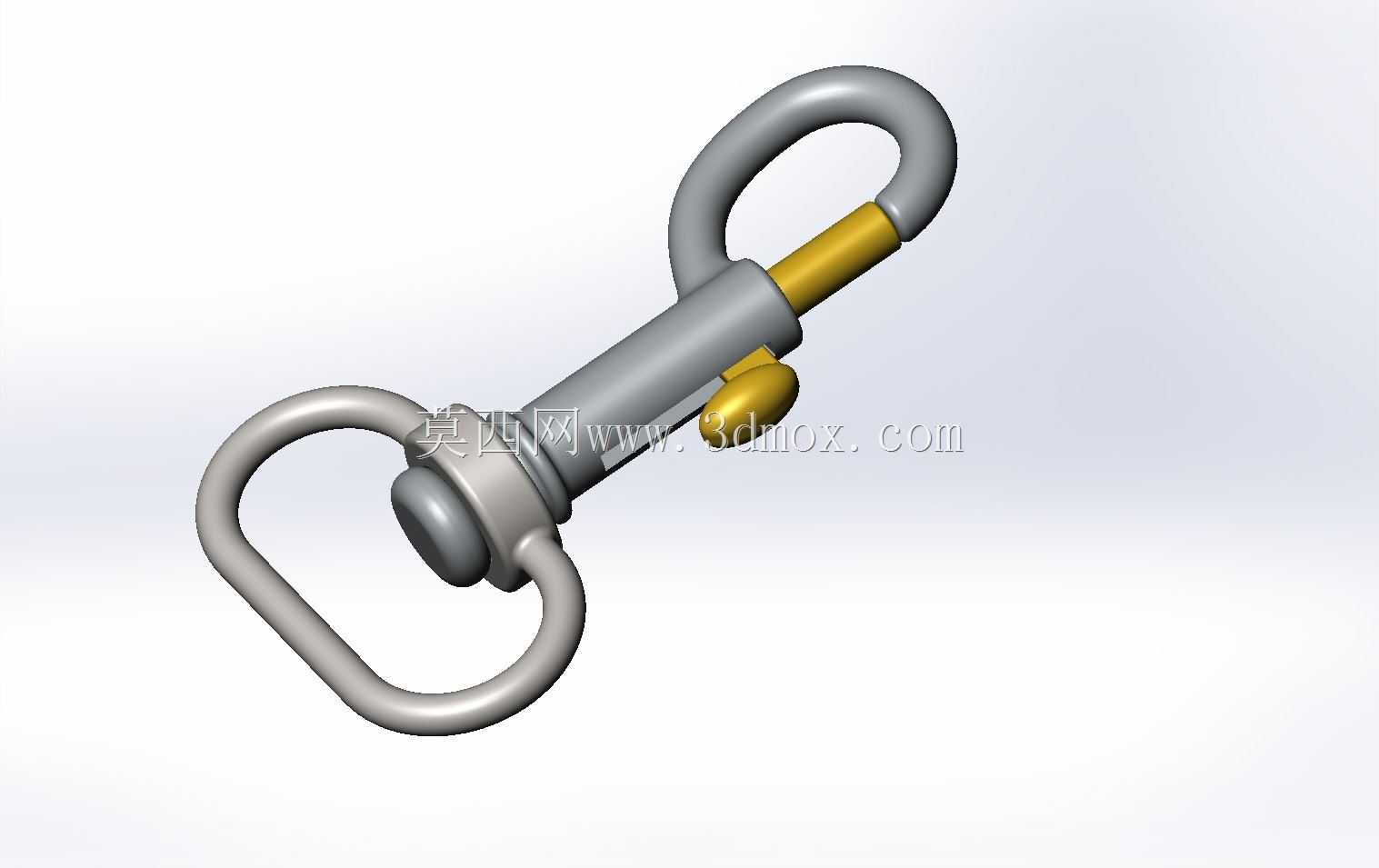

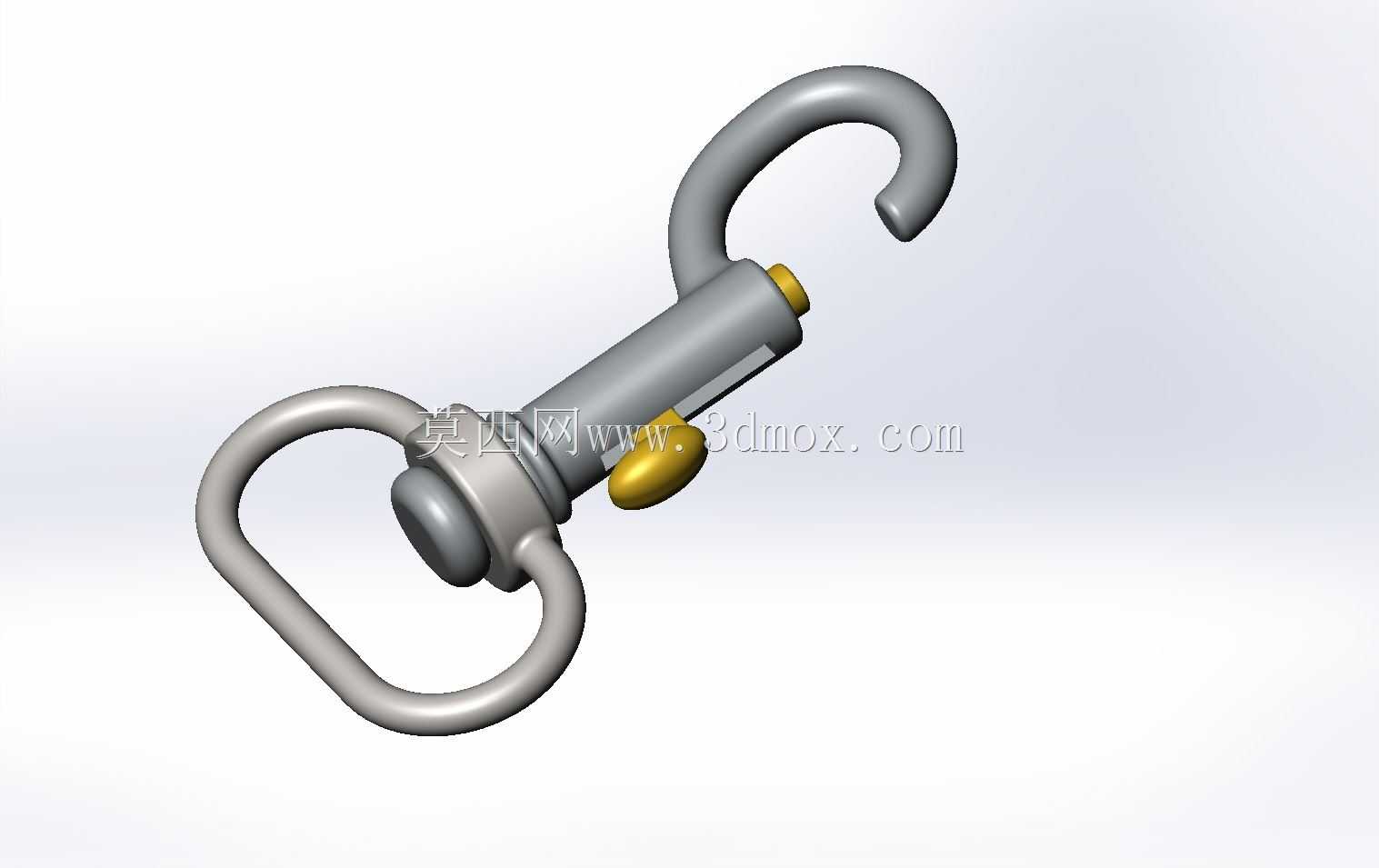

这款快挂式钥匙扣是日常随身五金配件里非常典型的弹性卡扣类结构，日常应用场景覆盖户外随身装备挂载、钥匙串收纳、小型工具快挂等多个场景，不少户外作业人员、设备运维人员也会用这类挂扣挂载小型点检工具、门禁卡套，避免随身小物件遗失。从功能特性来看，这款挂扣采用了按压式自锁结构，钩体部分的弧形弯钩配合内置的弹簧顶销，常态下顶销在弹簧作用下顶出封闭钩口，挂载物件时只需按压侧方的金色按键即可压缩弹簧收回顶销，打开钩口挂入对应挂点后松开按键，顶销自动回弹锁闭钩口，相比无锁的普通挂扣，能避免日常活动中钩口被意外剐蹭打开导致挂载物件脱落的问题。下方的D型挂环采用可旋转结构设计，和主体之间通过铆接的转轴连接，挂入钥匙串或者其他挂载物后，挂环可以随挂载物的重力方向自由转动，不会出现挂绳拧结、钥匙串卡滞的情况，日常取用钥匙时也不会因为挂扣角度固定导致操作别扭。从设计思路层面拆解，这款挂扣的主体采用圆柱型主杆结构，所有功能部件都集成在主杆内部：弹簧内置在主杆的中空腔体内，顶销和按压按键通过卡槽联动，没有外露的细小零件，既避免了日常使用中细小零件被外物勾挂脱落，也能减少灰尘、水汽进入结构内部导致弹簧卡滞的问题，整体结构没有多余的装饰性结构，所有外形曲面都做了圆角过渡，没有尖锐棱角，放在口袋里不会剐蹭衣物或者划伤皮肤。从安装边界和尺寸适配来看，这类挂扣的钩体内径通常控制在10-12mm区间，能够适配绝大多数背包挂带、腰带袢、工具包挂点的尺寸，下方D型挂环的内空尺寸可以容纳3-5个常规钥匙的挂孔，或者搭配小型挂绳挂载手电、美工刀等小型随身工具，整体闭合状态下的总长度通常在70mm左右，最大外径不超过15mm，重量控制在30g以内，随身挂载不会有明显的坠重感。结构设计上，钩体和主杆采用一体化成型的结构，相比拼接式的挂扣，整体抗拉力更强，正常使用下能够承受5kg以上的静态拉力，满足日常挂载钥匙、小型工具的承重需求，铆接的旋转挂环在装配时控制了铆接松紧度，既保证旋转顺畅，又不会出现松旷晃动的情况，长期使用也不会出现挂环脱落的问题。
