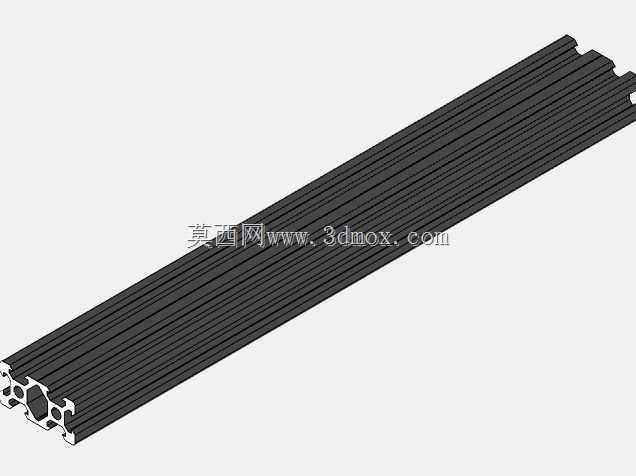

20×40规格工业铝合金挤压型材结构

　　这款20×40截面的铝合金挤压型材，是轻型工业设备框架搭建场景中应用频次极高的基础结构件，在桌面级小型自动化设备机架、检测仪器外围护框架、车间工位物料周转架、电子生产线旁的小型工装台架搭建中，都能看到这类截面型材的身影。区别于大截面重载型材，20×40的窄边截面设计，刚好适配对安装空间有严格限制的轻型承载场景，单根型材的自重控制在合理区间，单人即可完成搬运与装配作业，不需要借助重型吊装设备，非常适合小批量设备改装、实验室自研装置搭建这类灵活度要求高的作业场景。从截面结构设计来看，型材沿长度方向均匀分布的T型槽道是核心功能结构，槽道的尺寸公差经过严格控制，可直接适配标准规格的T型螺栓、方形螺母，不需要在型材本体上额外钻孔攻丝，

　　装配时只需要将预置螺母滑入槽道对应位置，就能完成各类连接件、面板、功能附件的固定，大幅缩短框架搭建的周期，后期调整结构时也只需要松脱对应紧固件即可移位，不会对型材本体造成不可逆的加工损伤。型材两端的截面结构做了对称式设计，端面上的安装孔位与相邻规格的20系列、40系列型材连接孔位完全匹配，可直接通过角码、端面连接板实现垂直、平行、斜向等多维度拼接，不需要额外加工转接件，能适配不同的框架布局需求。型材的壁厚设计兼顾了结构强度与轻量化需求，常规静态承载下，单米长度的型材作为横梁使用时，可满足轻型负载的挠度控制要求，不会出现明显的下弯变形，表面经过阳极氧化处理，形成的致密氧化层可抵御车间环境中的潮气、弱腐蚀性介质侵蚀，

　　长期使用不会出现表面锈蚀、掉漆的问题，日常维护只需要擦拭表面浮尘即可。在实际设备搭建过程中，这类20×40型材常被用作框架的侧边竖梁、小型台面的支撑横梁，或是设备安全防护门的导向边框，搭配对应的槽条、端盖、合页、脚轮等附件，就能快速拼搭出完整的设备主体结构，不需要依赖复杂的机加工工序。设计这类型材的三维模型时，需要重点关注槽道的开口尺寸、槽内空腔的轮廓精度，以及型材整体的形位公差，确保模型导出的工程图可直接用于型材下料长度的核算，同时装配模拟时能验证各类标准紧固件与槽道的配合间隙，避免实际装配时出现螺母卡滞、螺栓无法穿入的问题。型材的安装边界需要严格控制截面的外轮廓尺寸，

　　20mm与40mm的边长公差要控制在工业铝型材的通用公差范围内，确保拼接时相邻型材的表面齐平，不会出现高低差影响后续面板安装的平整度。沿型材长度方向的槽道要保持全程等截面，不能出现局部变形导致的螺母滑动卡阻，端面上的工艺孔位置要与标准连接件的孔位完全对齐，减少现场装配时的扩孔、修配工作量。在轻型输送线的侧边导向支架、小型电气元件的安装导轨、设备走线槽的支撑结构中，这款型材也能发挥很好的适配作用，可直接将扎带、线卡通过槽道螺母固定在型材表面，规整排布设备的气路、电路管线，避免管线散乱带来的安全隐患。相较于采用方管焊接的框架结构，采用这类铝型材搭建的结构不需要做焊接后的打磨、喷漆处理，装配过程无明火、无焊接烟尘，更适合在洁净车间、实验室这类对作业环境有要求的场景中使用，后期设备迭代升级时，拆解下来的型材还可以重复利用，不会产生焊接结构件无法拆解的废料问题，综合使用成本更有优势。
