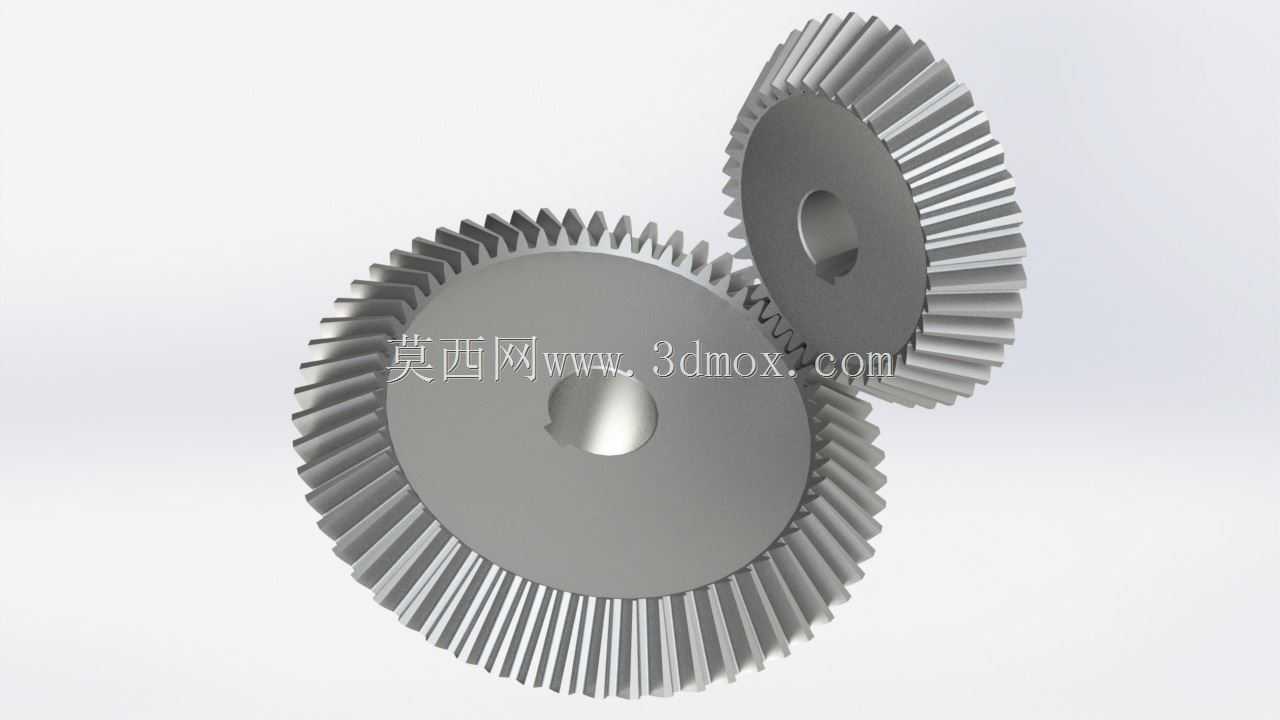

正交啮合伞齿轮组装配传动结构

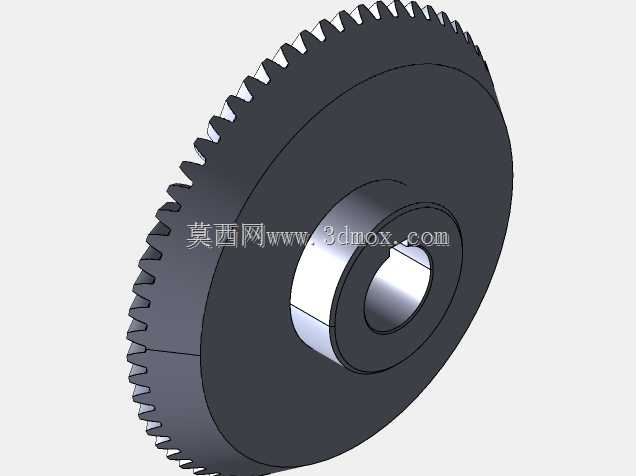

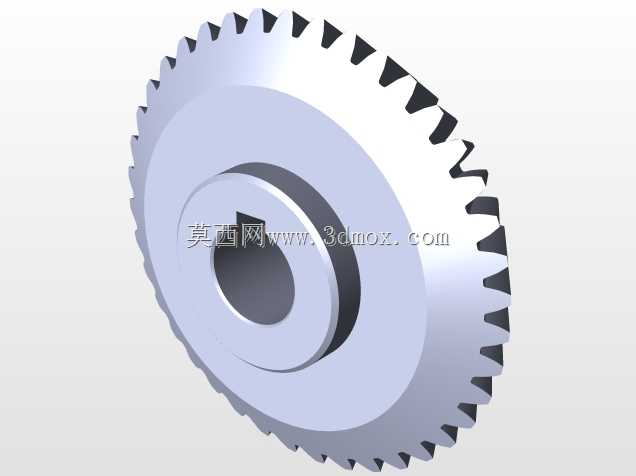

这套伞齿轮组采用标准正交轴啮合布局，主要用于传递两相交轴之间的旋转动力，常见于各类需要改变动力传输方向的机械结构中，比如小型机床的进给传动端、轻工设备的分动机构、农用机械的动力换向单元，还有部分自动化输送线的转角动力传递工位，都能见到这类锥齿轮传动结构的身影。从结构设计来看，两个伞齿轮的节锥角互为余角，装配后两轴线呈90度垂直交汇，齿形采用渐开线锥齿廓，啮合过程中齿面接触为线接触状态，相比交错轴斜齿轮的点接触，承载能力有明显提升，能适配中等扭矩的动力传递场景。设计时首先要确定传动比，根据输入输出端的转速匹配需求选定两个齿轮的齿数比，再结合安装空间的边界限制，确定节锥距、齿顶高、齿根高这些核心参数，齿宽一般取节锥距的三分之一左右，避免齿宽过大导致小端齿槽过窄，加工时出现刀具干涉的问题。安装边界方面，两个齿轮的轴孔均采用标准光孔加键槽的固定形式，装配时需要保证两齿轮的节锥顶点完全重合，否则会出现齿面偏载、啮合异响、磨损加剧的问题，轴向定位要预留合适的齿侧间隙，既要避免间隙过大导致传动回程误差超标，也要防止间隙过小出现卡滞、热胀咬死的情况。齿面的粗糙度要控制在合理范围，齿向修形需要根据实际承载工况调整，抵消装配误差和负载变形带来的齿面接触偏移，保证全齿宽均匀受力。这类伞齿轮组在实际使用中，通常搭配润滑脂或者稀油润滑，转速不高的工况下可采用脂润滑，高转速工况则需要配套油池或者喷油润滑结构，降低齿面磨损，延长使用寿命。建模过程中需要严格把控齿形的渐开线生成逻辑，锥齿轮的齿形是沿节锥母线方向逐渐收缩的，不能直接套用直齿轮的拉伸建模逻辑，要通过齿廓扫描、阵列切除的方式生成准确的齿形，装配时添加正确的啮合配合关系，才能实现无干涉的运动仿真，验证传动过程中是否存在齿顶干涉、侧隙不合理的问题，为后续的加工、装配提供准确的三维数据支撑。
