辐条式内啮合正齿轮传动结构

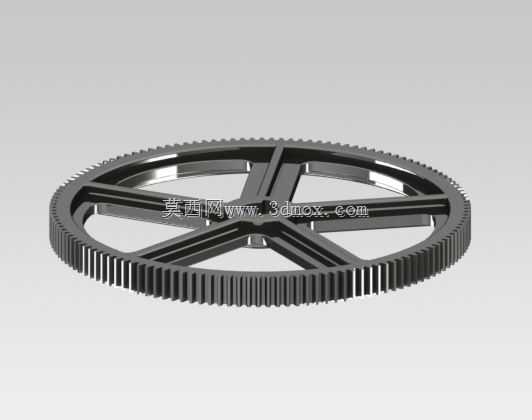

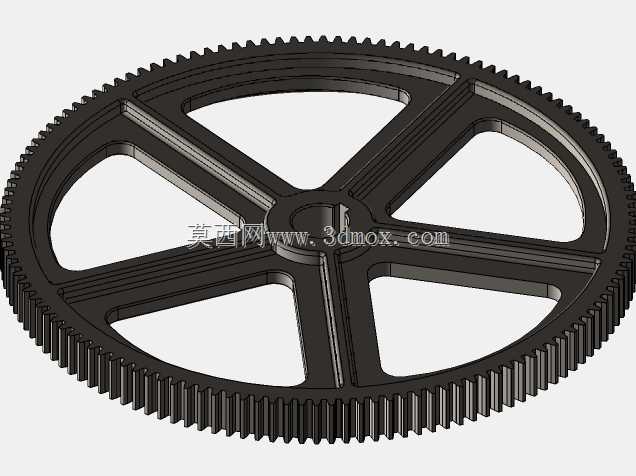

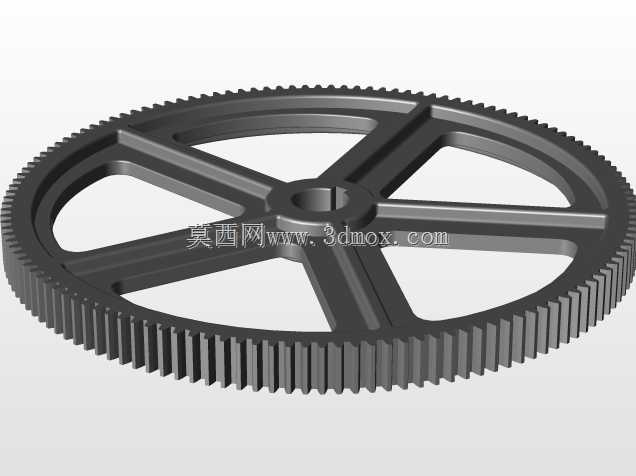

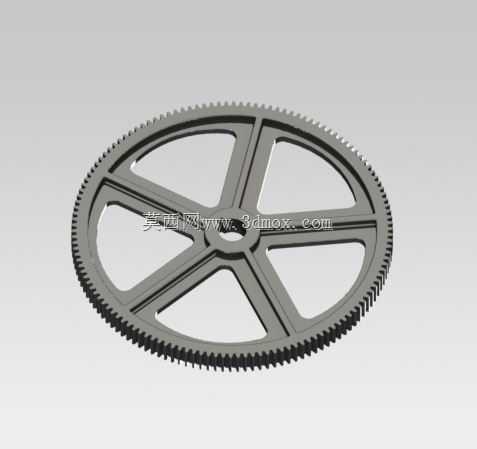

这款辐条式内啮合正齿轮，主要适配中小载荷的定轴轮系传动场景，常见于轻工输送设备、小型机床进给机构、包装机械的动力传递单元，也可作为教学演示用的传动原理示教件使用。不同于实心结构的齿轮，该设计采用六辐条对称支撑结构，在保证轮体整体刚性的前提下，大幅降低了零件自身重量，减少传动过程中的转动惯量，对于启停频繁的传动工位，能有效降低驱动端的瞬时负载冲击，避免电机过载。轮齿部分采用标准渐开线齿形设计，齿向精度满足常规7级传动要求，啮合过程中重合度稳定，传动比恒定，不会出现跳齿、卡滞的问题，适合转速不超过1500r/min的平稳传动工况。设计过程中优先考虑了安装适配性，轮体中心预留标准轴孔安装位，可配合平键实现周向固定，辐条的截面采用矩形加强结构，每根辐条与轮缘、轮毂的衔接处都做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，长期交变载荷下的结构可靠性更有保障。轮缘部分的齿宽经过匹配计算，既保证足够的啮合接触面积，降低单位齿面的接触应力，减少齿面磨损，又不会因为齿宽过大导致轮体轴向尺寸冗余，给整体设备的安装布局留出足够空间。实际选型使用时，需要注意配对小齿轮的安装中心距要严格匹配设计公差，啮合侧隙控制在0.1-0.2mm区间，既保证传动过程中不会因为热胀出现卡滞，又能避免侧隙过大带来的回程误差，影响传动精度。轮毂部分的轴向长度略大于齿宽，安装时可以通过轴肩实现轴向定位，不需要额外加装过多的定位套，简化装配流程。这种辐条结构的齿轮相比实心齿轮，在铸造或者3D打印加工时，材料利用率更高，加工余量更小，尤其是大直径规格的齿轮，减重优势更为明显，同时辐条之间的镂空空间也便于日常维护时观察啮合状态，清理齿面附着的杂物，避免硬质颗粒进入啮合区造成齿面损伤。在传动系统布局中，这类内啮合正齿轮通常和小模数外齿轮配对组成内啮合轮系，相比外啮合传动，内啮合的结构更紧凑，中心距更小，相同传动比下的轮系占用空间更少，适合对安装空间有严格限制的设备内部布局。
