C型螺旋夹紧工装结构设计

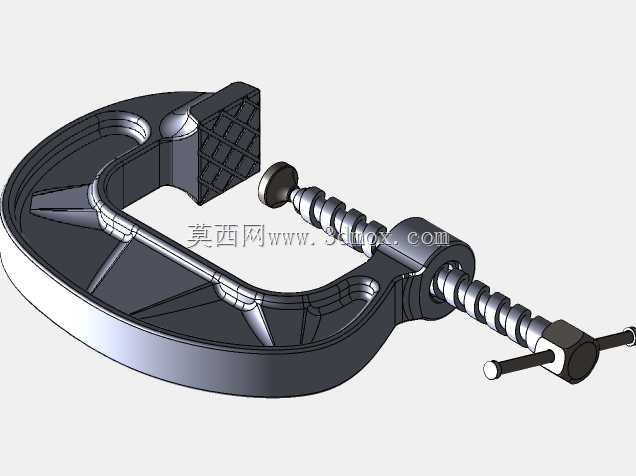

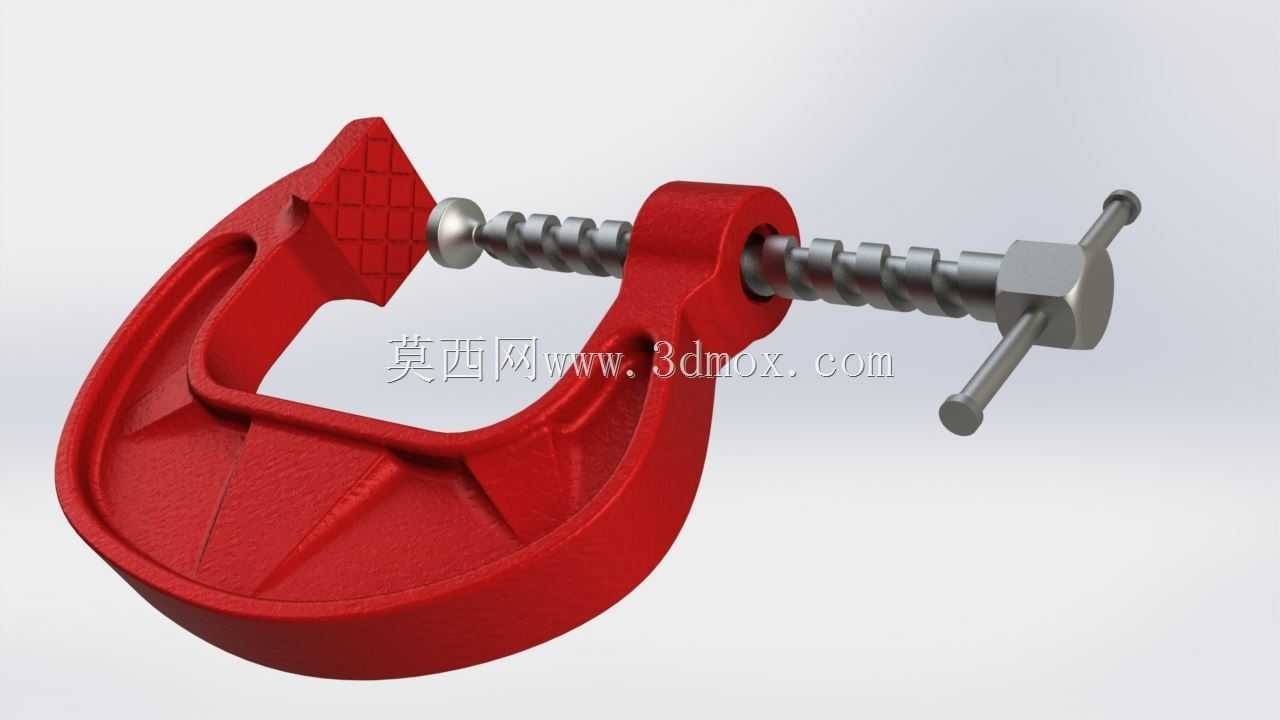

这类C型螺旋夹钳是机械加工、装配维修场景里极为常用的手动夹持工装，日常在钳工台工位、小型零件焊接组对、木质工件胶粘固定、薄壁件钻孔定位等场景都能见到它的身影，核心作用是通过螺旋进给的机械力将两个或多个待加工工件牢牢压合固定，避免加工过程中工件移位造成尺寸偏差或安全隐患。从结构设计逻辑来看，整体采用C型开口的框架式主体，这种构型的核心优势是在保证足够夹持开口范围的同时，让主体框架形成闭合受力回路，夹持作业时的反作用力会沿着C型架的弧形筋条均匀分散，不会出现局部应力集中导致的架体变形。主体内侧设置有加强筋结构，沿着C型轮廓的受力方向排布，在不额外增加整体壁厚、控制整体重量的前提下，大幅提升架体的抗弯强度，即便在满行程夹持状态下，架体的开口形变量也能控制在允许范围内，保证夹持精度。螺旋进给组件采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，具备良好的自锁性能，当旋紧到所需夹持力后，即便受到作业过程中的振动影响，螺杆也不会自行回松，能持续保持稳定的夹持力。螺杆前端的压块采用活动铰接设计，夹持过程中压块可以根据被夹持工件的表面角度自动微调贴合面，避免点接触压伤工件表面，同时也能让夹持力更均匀地分布在接触区域，不会出现局部压强过大导致的工件凹陷。末端的T型手柄设计充分考虑了手动操作的人机工程，不需要额外借助扳手类工具，徒手就能施加足够的拧紧力矩，手柄的转动半径经过合理匹配，普通操作人员徒手施加的力经过螺纹增力后，就能输出满足多数轻型作业需求的夹持力。从安装与使用边界来看，这类夹钳不需要额外固定安装，属于便携式手动工装，可根据作业需求随时移动位置，夹持开口范围覆盖常规小型零件的加工厚度需求，架体的深度尺寸可以满足从工件边缘伸入一定距离的夹持需求，适配不同尺寸的工件装夹。设计过程中需要重点校核C型架的最大开口处抗弯强度、螺杆的螺纹抗压强度以及前端压块的接触压强，确保在额定夹持力下所有部件都处于材料许用应力范围内，同时要控制螺杆的进给行程，保证最大开口状态下螺杆与架体的螺纹啮合长度满足传动强度要求，避免出现螺纹脱扣的问题。
