带长摆杆KAP型微动限位开关结构

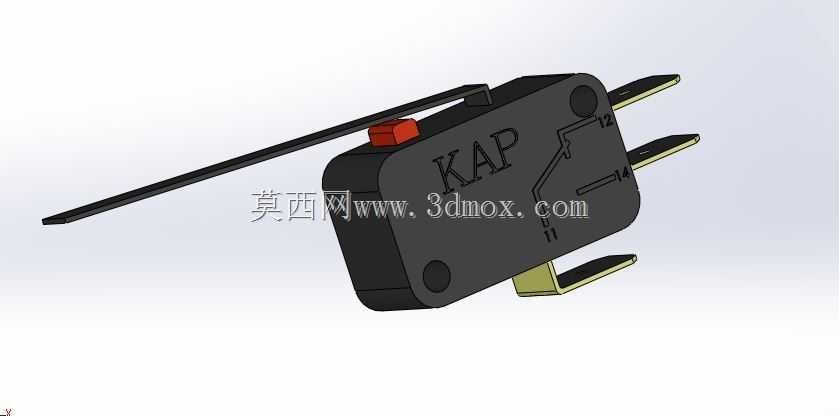

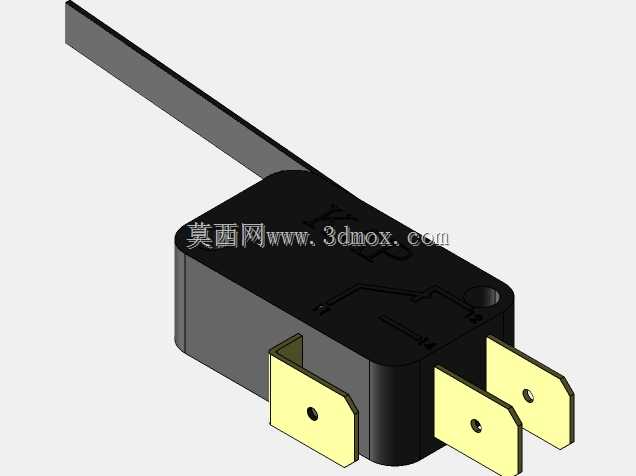

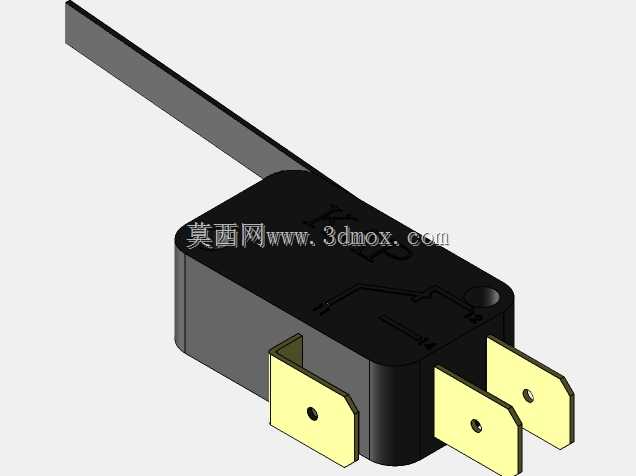

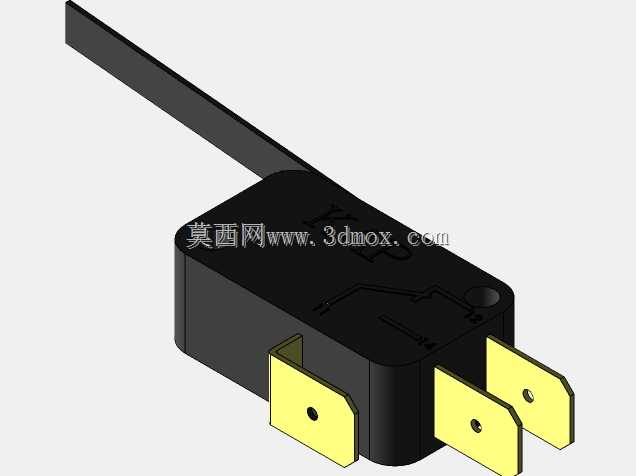

这类带长摆杆的微动限位开关，在轻工自动化生产线、小型家电内部安全联锁、工装夹具到位检测场景里应用极广，很多设备的行程边界触发、位置到位确认都靠这类元件完成信号传递。从结构设计来看，黑色绝缘壳体采用阻燃工程塑料注塑成型，壳体表面预留的两个圆形凹位是壳体合模定位的工艺结构，同时也能增强壳体的抗形变能力，避免安装锁紧时壳体开裂影响内部触点结构。侧面伸出的三个插脚分别对应公共端、常开端、常闭端，插脚采用镀锡铜材，既保证焊接时的上锡性能，也能在长期使用中抵御氧化，降低接触电阻；下方额外伸出的金属固定脚是安装定位用的，装配时可以先卡入安装板的预制孔位，再通过螺丝锁紧，能避免锁螺丝时开关本体移位，保证触发摆杆的位置精度。长摆杆采用薄弹簧钢片冲压成型，端部的红色触发按钮是摆杆受力的传递支点，当摆杆被外部机构压下时，会通过内部的瞬动机构快速切换触点状态，瞬动结构的设计能避免触点在临界位置反复通断产生拉弧，大幅延长触点的电气寿命。设计这类开关的三维模型时，首先要确认摆杆的摆动角度边界，通常摆杆的自由状态到触发到位的行程在几毫米范围内，建模时要预留足够的摆动间隙，避免摆杆运动时和壳体发生干涉；安装孔位的尺寸要匹配行业通用的安装规范，插脚的伸出长度和间距要符合对应接插件的适配要求，保证后期装配时接插件能顺利插接。实际选型使用时，要注意摆杆的触发方向，这类长摆杆结构适合检测行程较大、触发压力较小的场景，比如自动化料仓的料位到位检测、抽屉类结构的闭合确认，相比直按式微动开关，长摆杆可以放大外部机构的触发行程，降低对被检测件的位置精度要求，同时摆杆的长度可以根据实际安装场景做裁切调整，适配不同的触发距离需求。壳体的外形棱角做了小圆弧过渡，既避免注塑时的应力集中，也能防止装配时划伤操作人员的手部，内部的触点腔体做了密封筋设计，能阻挡一定的粉尘进入，适配多数普通工业车间的使用环境，不需要额外做防尘防护结构。
