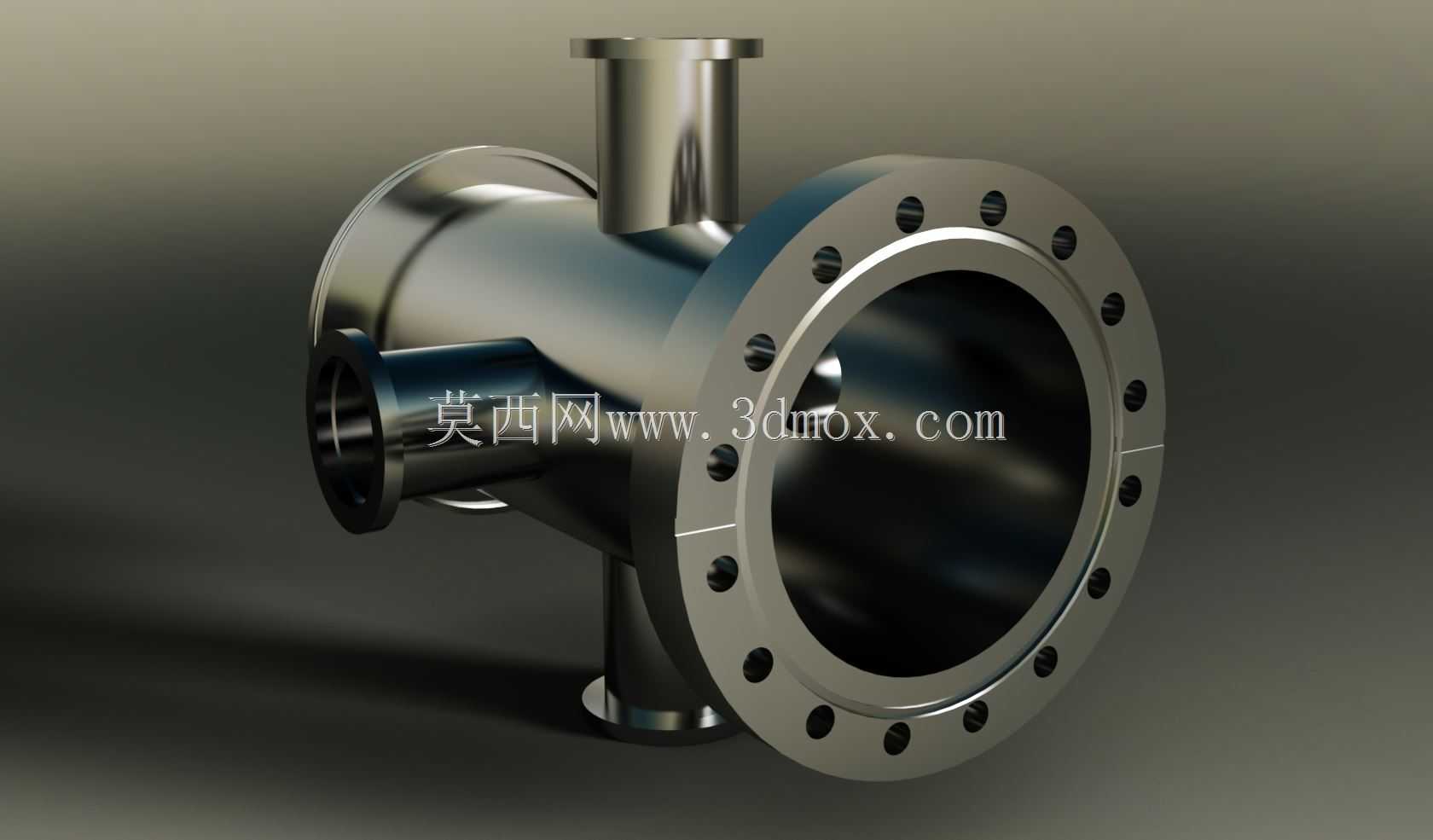

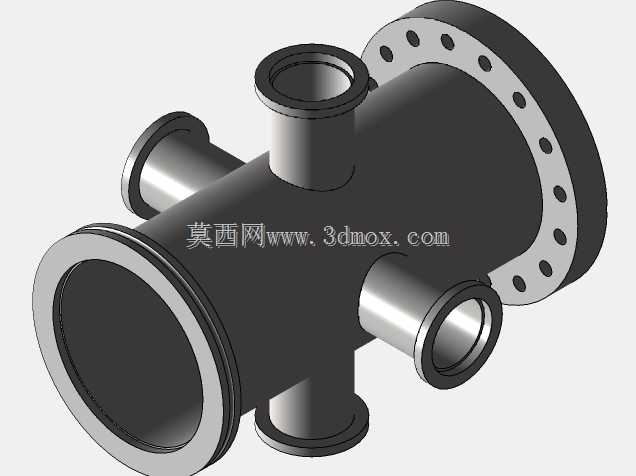

高真空不等长六向交叉法兰接头

在高真空系统的管路搭建场景中，多通路的真空交叉接头是实现多支路并行抽气、多测点接入、多工艺腔体连通的核心管路元件，常规等径等长的多通接头往往无法适配紧凑布局下的管路走向需求，容易出现管路干涉、安装空间不足、流阻分布不均的问题。这款不等长六向交叉接头，针对高真空应用场景的特殊布局需求做了定制化结构设计，主体采用一体化成型的腔体结构，避免了多段拼接带来的焊缝漏点风险，所有接口的密封面均按照真空密封标准做了精密加工，能够满足高真空乃至超高真空工况下的密封要求，杜绝虚漏、外漏等影响真空度稳定性的问题。从接口配置来看，主通路两端分别配置CF100与ISO100规格的法兰接口，可直接对接不同标准的大口径真空主管道，无需额外加装转换接头，减少管路中的密封节点数量，降低泄漏风险；剩余四个支路接口统一采用KF40快装法兰规格，可灵活接入真空规管、角阀、旁路抽气管路、工艺气体注入管路等辅助支路，不等长的支路设计能够让各个支路的接口错开安装空间，避免相邻接口的法兰、卡箍、阀门出现安装干涉，在紧凑的真空设备机架内也能完成装配，不需要额外弯折管路来避让部件。设计过程中，腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，一方面能够降低管路内部的流阻，提升抽气效率，缩短真空系统达到目标真空度的抽气时间，另一方面也能减少腔体内的死角，避免工艺过程中残留的气体、杂质在死角处积存，降低真空系统的本底放气率，保障真空度的长期稳定性。安装边界方面，主通路的法兰端面间距按照常规真空管路的安装预留尺寸设计，四个KF40支路的伸出长度根据不同方向的安装空间做了差异化设置，朝上、朝下、朝侧方的支路长度各不相同，适配不同方向的外接部件安装需求，不需要在安装现场额外切割、改装管路，所有接口的法兰螺栓孔、卡箍定位尺寸均严格遵循对应标准的公差要求，能够与标准真空配件直接适配，装配时不需要做二次修配。这类多通交叉接头通常应用在半导体真空镀膜设备、真空热处理炉、空间环境模拟真空舱、高真空材料试验平台等设备的管路系统中，作为主通路与多个辅助支路的交汇节点，既能够保障大流量抽气通路的导通能力，又能为多个辅助功能部件提供可靠的接入端口，不等长的结构设计能够最大化利用设备内部的有限空间，让真空管路的布局更加紧凑合理，减少不必要的管路转接，提升整个真空系统的可靠性与维护便捷性。
