带摆动阀结构立式实验蒸汽机装置

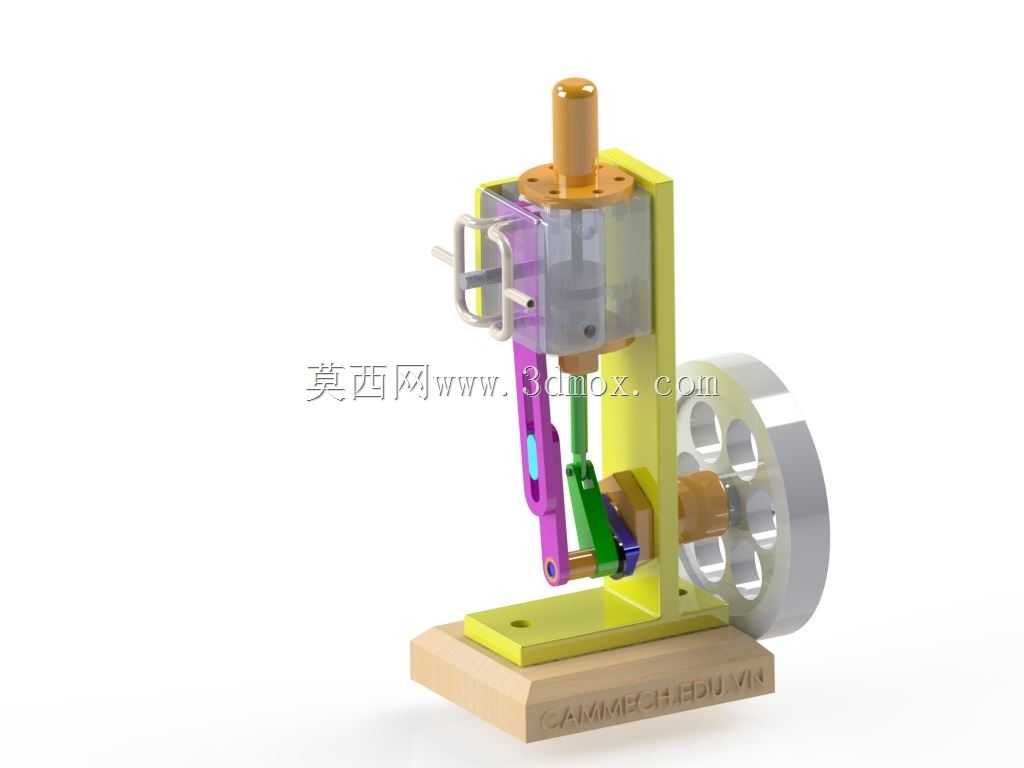

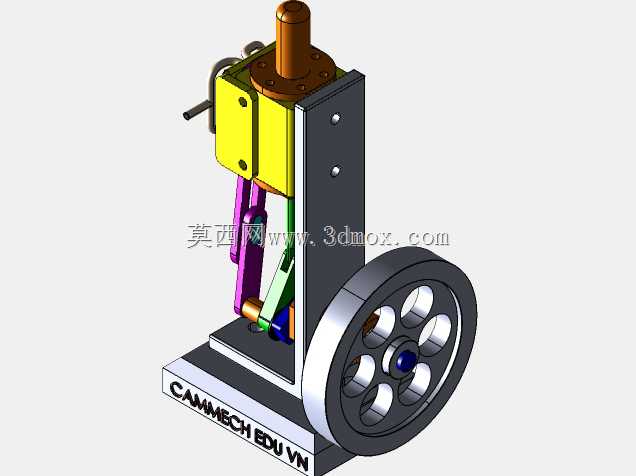

这款带摆动阀的立式实验蒸汽机，核心定位是教学演示与小型动力原理验证场景，在工科院校热工实验室、青少年科创教育场景中，可直观展示蒸汽热能向旋转机械能的转换全过程，也可作为小型蒸汽动力爱好者的原理验证载体，替代结构过于简化的演示模型，还原真实蒸汽机的配气、动力传输逻辑。从结构设计逻辑来看，整体采用立式排布压缩安装空间，底部设置实木基座作为安装基准，所有金属结构件均通过定位孔与基座连接，安装时无需额外制作适配底座，基座上预留的安装孔位可直接固定在实验台架上，整体占用台面尺寸不超过常规A4纸张幅面，适配多数实验室操作台的摆放边界。配气机构采用摆动阀设计，相比传统滑阀结构，摆动阀的运动行程更短，配气相位调整更便捷，阀件与阀腔的密封面采用平面贴合结构，加工时仅需保证平面度即可满足低压蒸汽下的密封要求，降低了小型实验装置的加工难度，也减少了运行时的摩擦损耗。动力传输部分采用经典曲柄连杆结构，将活塞的上下往复运动转换为飞轮的旋转运动，侧置的大直径飞轮除了储存动能保证运转连续性外，轮辐上预留的配重孔可根据运转平稳性需求调整配重，适配不同蒸汽压力下的运转工况，避免出现转速波动过大的问题。气缸部分采用透明可视化外壳设计，实验过程中可直接观察活塞的往复运动状态，配合彩色区分的连杆、阀件结构，能清晰展示每个部件的运动时序，方便学习者理解配气相位与活塞运动的对应关系。立式支架采用一体式弯折成型结构，同时承担气缸支撑、曲柄轴安装、阀件定位的多重功能，减少了零散连接件的数量，装配时仅需保证支架与基座的垂直度，即可满足所有运动部件的同轴度要求，降低了装配调试的难度。支架上预留的多个调节槽位，可调整摆动阀的初始安装位置，进而调整进排气的配气时机，满足不同实验工况下的参数调整需求，也方便学习者动手调试，直观理解配气参数对蒸汽机运转效率的影响。整机的运动部件均做了防干涉设计，连杆与支架之间预留足够的安全间隙，飞轮外侧无突出的尖锐结构，实验操作时不会出现部件剐蹭的风险，所有转动副位置都预留了润滑注油孔，长期演示使用时可定期加注润滑脂，减少运动磨损，延长装置的使用寿命。
