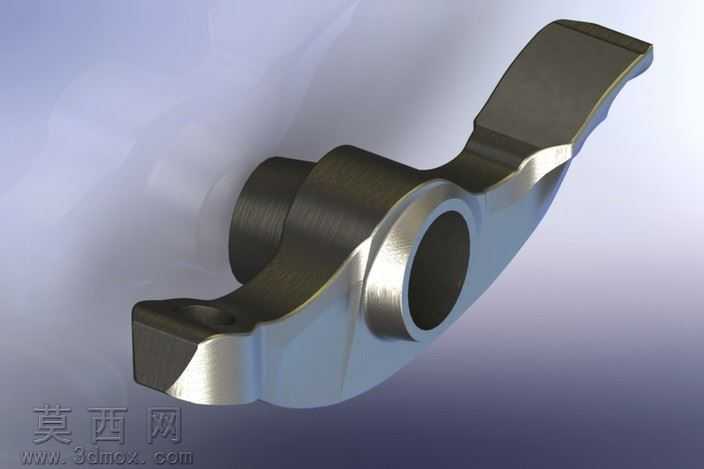

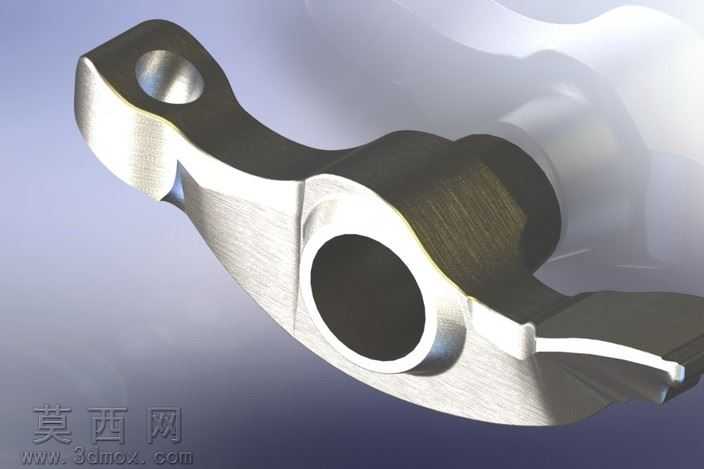

本田100cc摩托发动机气门摇臂结构模型

本模型为适配本田Supra-X 100cc排量摩托车发动机的气门摇臂三维建模作品，建模过程围绕小排量摩托发动机配气机构的实际工况展开，完整还原了气门摇臂的全部结构特征。建模阶段首先依据小排量卧式发动机摇臂的实际测绘尺寸绘制二维草图，精准定位摇臂的转轴安装孔、气门驱动端、凸轮接触端三个核心功能区域的相对位置，保证各孔位同轴度、端面平行度符合实际零件的加工公差要求，通过拉伸、切除、倒角等基础特征搭建主体框架，再对摇臂与凸轮接触的圆弧工作面、与气门杆接触的驱动端头做曲面精细化处理，还原零件的真实轮廓过渡，避免应力集中的结构缺陷。材质渲染阶段针对该零件的锻造工艺属性，赋予表面哑光金属质感，模拟锻钢零件经表面喷丸处理后的细腻金属纹理，对转轴安装孔的内孔面做高光金属处理，还原机加工面的光洁质感，同时通过光影调整突出摇臂的加强筋结构、减重凹槽的立体层次，清晰展现零件的结构设计逻辑。结构设计上，该摇臂采用中部转轴孔为支点的杠杆式结构，一端为适配凸轮轮廓的圆弧接触面，将凸轮轴的旋转运动转化为摇臂的往复摆动，另一端为贴合气门杆尾端的驱动结构，精准控制气门的开启升程与闭合时序，摇臂主体设置有渐变式加强筋结构，在保证零件结构强度、承受凸轮驱动冲击载荷的同时，通过非受力区域的凹槽设计去除冗余材料，降低摇臂自身运动惯量，适配小排量发动机高转速工况下的配气响应需求。建模过程中严格还原了零件的所有安装细节，包括转轴孔的倒角尺寸、驱动端的接触平面角度、各部位的圆角过渡，确保模型可直接用于装配模拟、运动仿真以及3D打印验证，完整呈现了小排量摩托车发动机气门摇臂的结构特点与设计逻辑。
