本田SupraX100cc摩托发动机缸体三维建模

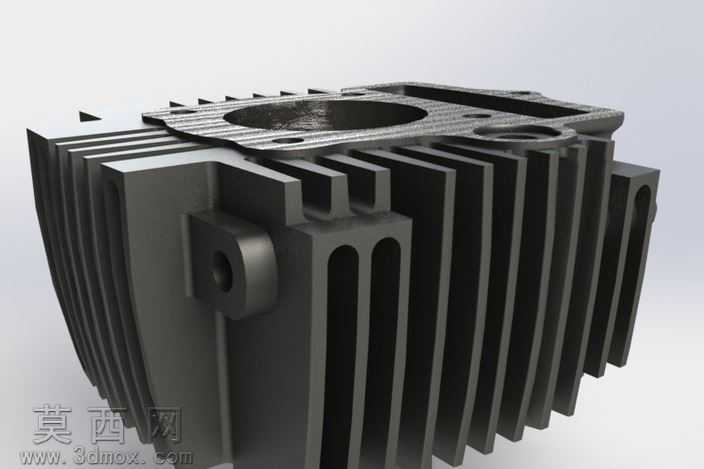

本作品为针对本田Supra X 100cc车型打造的发动机缸体重构三维模型，建模过程以还原真实缸体的结构特性与功能逻辑为核心目标，依托专业三维建模软件完成全流程制作。建模初期先梳理单缸风冷发动机缸体的核心结构逻辑，明确缸体作为内燃机核心承载部件的功能定位：既要为活塞往复运动提供精准的腔体导向，又要通过外置散热结构完成燃烧室热量的快速导出，同时集成安装定位、油路衔接、周边部件固定的配套结构。建模阶段采用实体建模与特征建模结合的方式，首先构建缸体的核心基体，精准标定缸筒的内径尺寸与轴向长度，保证腔体的圆柱度与同轴度符合真实部件的公差要求；随后处理缸体顶部的燃烧室衔接面，逐一还原密封槽、螺栓安装孔、定位销孔的位置与尺寸，确保与缸盖的配合逻辑完全匹配。针对风冷缸体最具辨识度的外置散热鳍片结构，建模时通过线性阵列配合特征切除的方式，还原每一片鳍片的厚度、间距与倾斜角度，同时在鳍片根部做圆弧过渡处理，既还原真实铸件的工艺特征，也保证结构的力学合理性，避免应力集中问题。缸体侧面的安装凸台、悬挂固定孔、机油通道开孔等细节，均参照真实部件的布局逐一还原，凸台位置做拔模斜度处理，匹配铸造工艺的成型特性。材质与渲染阶段，为模型赋予铸铝合金材质，还原缸体表面经铸造、喷砂处理后的哑光金属质感，调整材质的粗糙度与金属度参数，模拟铸铝件表面细微的颗粒纹理；渲染时采用侧上方主光源搭配环境补光的布光方案，突出散热鳍片的层叠结构与缸体的立体轮廓，通过光影变化清晰展现各结构的衔接关系。本模型的核心设计思路是在还原外观结构的基础上，满足发动机热传导模拟的使用需求，建模时特意保证散热鳍片与缸筒基体的衔接连续性，确保热传导路径的仿真准确性，可用于发动机散热性能分析、结构教学演示、维修装配模拟等场景，完整还原了小排量风冷摩托缸体的结构特征与功能设计逻辑。
