奥迪AAN高性能发动机连杆结构设计

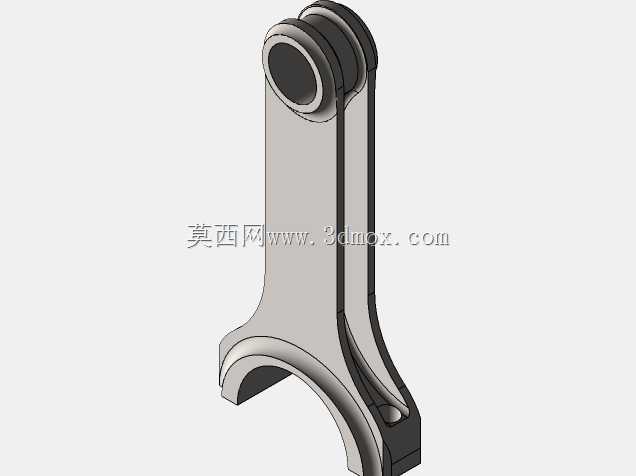

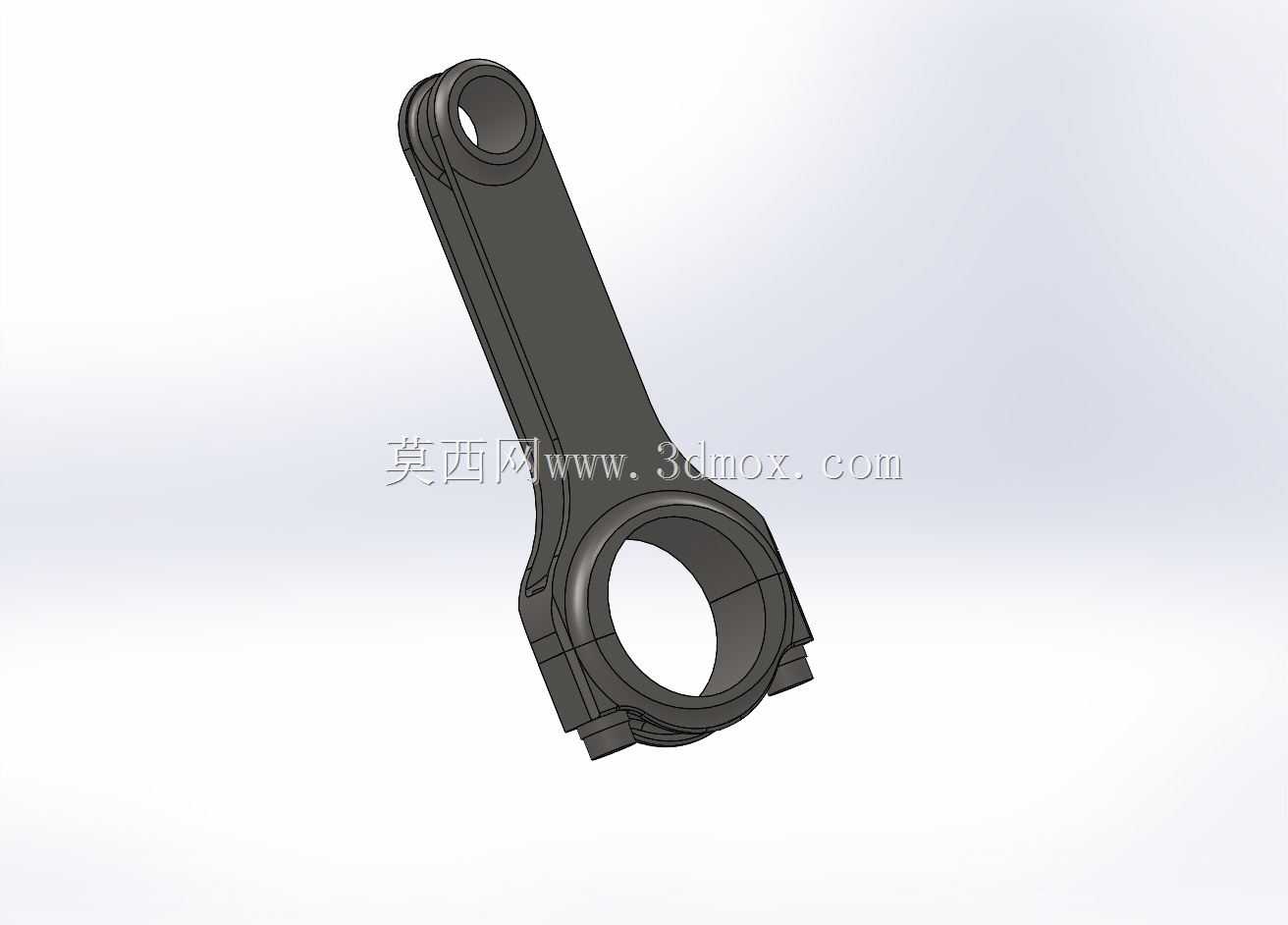

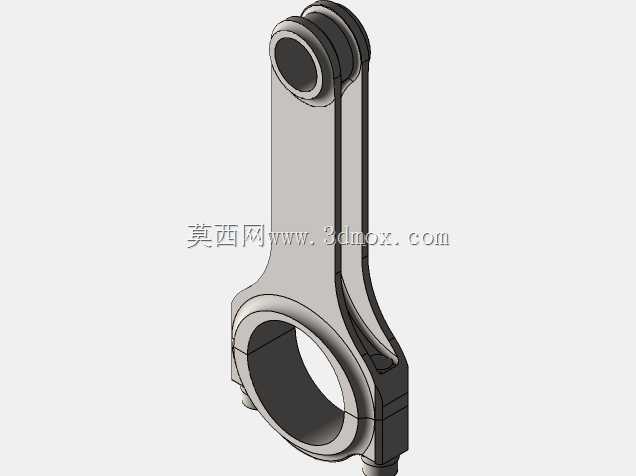

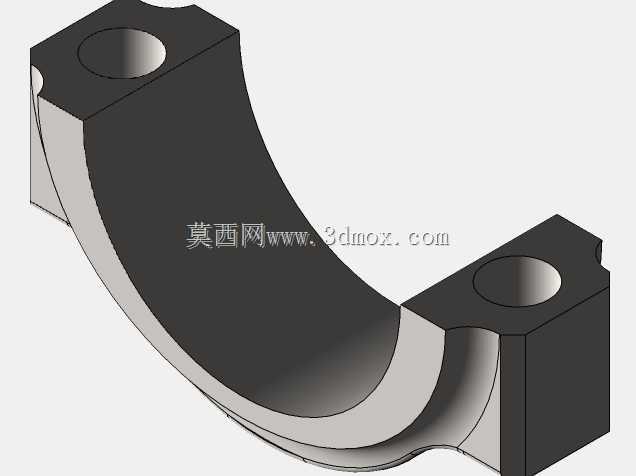

在高性能内燃机的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配奥迪AAN机型的连杆，针对高功率输出工况做了针对性的结构优化，可满足单缸250马力、万转级转速的极端运行需求。从实际装机场景来看，这类连杆主要搭载于纵置布局的2.2T五缸涡轮增压机型，适配性能改装、赛事调校以及原厂高功率动力总成的配套需求，安装时需要匹配对应尺寸的活塞销与曲轴连杆轴颈，杆身的中心距、大小端孔径公差直接决定了整机的装配精度与运行稳定性。设计阶段优先考量的是交变载荷下的疲劳强度，杆身采用了变截面的工字形结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力冲击，大小端的过渡区域做了大圆弧倒角处理，避免应力集中导致的连杆断裂失效。大端采用分体式斜切口设计，配合定位结构保证连杆盖与杆身的装配同轴度，适配涨断工艺的结合面可大幅提升连接刚度，承受做功冲程中爆发压力带来的横向剪切力；小端镶嵌有耐磨衬套，与活塞销形成间隙配合，表面的油槽结构可引导机油进入摩擦面，形成稳定的润滑油膜降低磨损。从安装边界来看，连杆大端的轴瓦宽度、螺栓孔分布圆直径需要与对应曲轴的连杆轴颈、连杆螺栓规格完全匹配，小端的孔径与宽度适配指定规格的活塞销与活塞销座，杆身的侧面与曲轴平衡块、缸筒内壁之间预留有足够的安全间隙，避免高转速运行时出现运动干涉。实际工程应用中，这类连杆的材质通常选用高强度锻造合金钢，经调质处理后表面做喷丸强化，进一步提升疲劳寿命，杆身的重量分组公差控制在极小范围内，保证多缸机各缸往复运动质量一致，降低整机运行的振动水平。建模过程中对所有受力过渡区域的圆角、油孔位置都做了精确还原，可直接用于有限元受力分析、运动仿真验证，也能作为性能改装件逆向开发、动力总成教学演示的参考模型，帮助结构设计人员理解高负荷内燃机连杆的设计逻辑与工艺要点，规避高转速工况下常见的结构失效风险。
