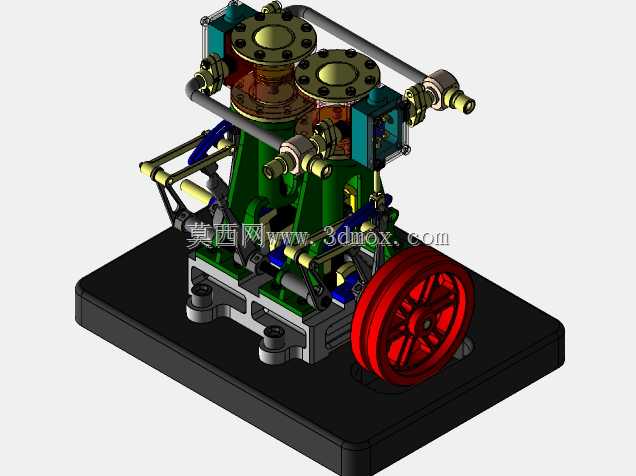

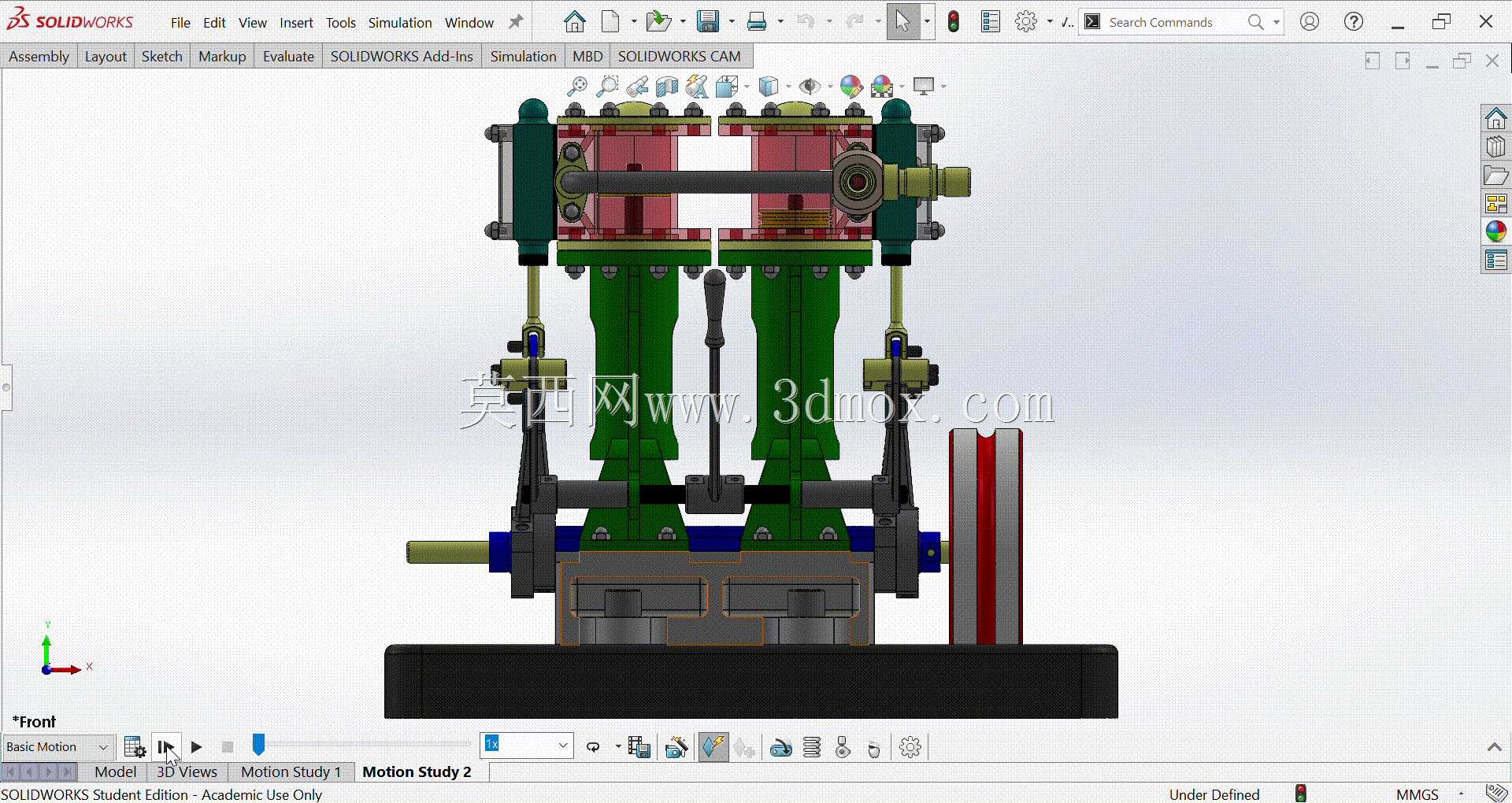

带倒挡功能立式双缸蒸汽动力装置

这款立式双缸带倒挡的蒸汽动力装置，在小型蒸汽动力应用场景中有着明确的适配方向，可用于小型船舶动力单元、复古动力演示装置、小型工业设备的蒸汽动力配套，也可作为蒸汽动力教学实训的实体参考结构。从实际用途来看，它通过双缸交替做功提升动力输出的平顺性，集成的倒挡机构无需额外外接换向阀组即可实现输出轴的正反转切换，省去了外接换向管路的复杂布置，适配需要双向动力输出的小型作业场景。

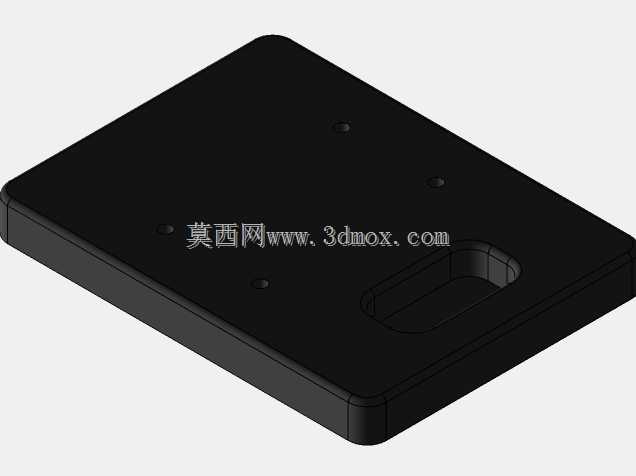

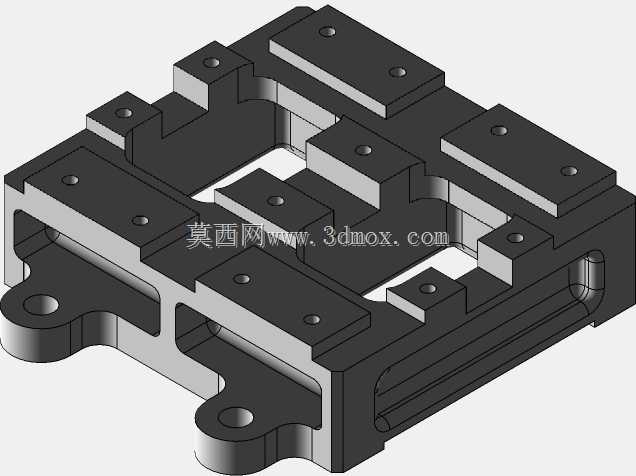

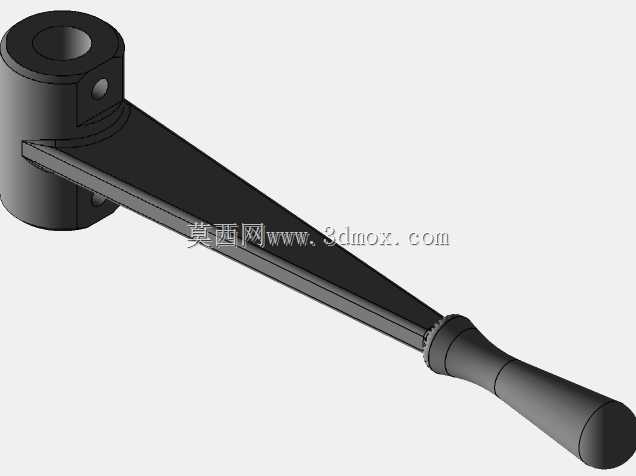

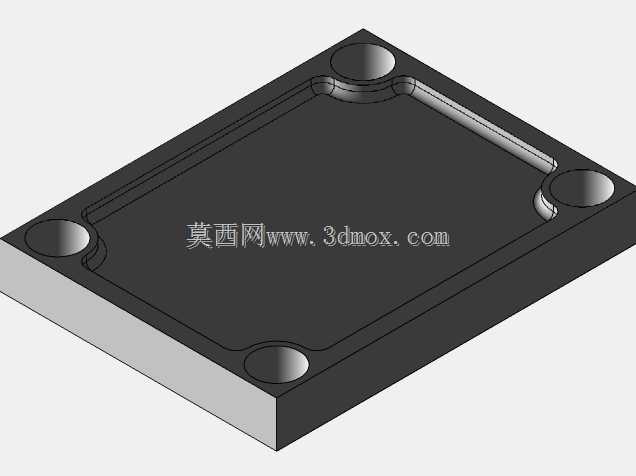

功能特性上，双缸采用对称立式排布，两个气缸的配气相位错开设置，能够有效降低单缸蒸汽机做功时的扭矩波动，让输出轴的动力传递更平稳，减少运转过程中的振动传递到安装基座。倒挡机构集成在动力输出侧的传动组内，通过拨叉控制啮合齿轮的位置切换动力传递路径，切换过程中配气机构同步调整进汽方向，保证换向时动力衔接顺畅，不会出现卡滞或进汽冲突的问题。整机的底座采用一体化铸铁式安装结构，预留了四个对称的安装螺栓孔，安装时可直接通过螺栓固定在配套的设备机架上，安装边界的孔位间距适配多数小型动力设备的安装基座尺寸，无需额外加工转接板。

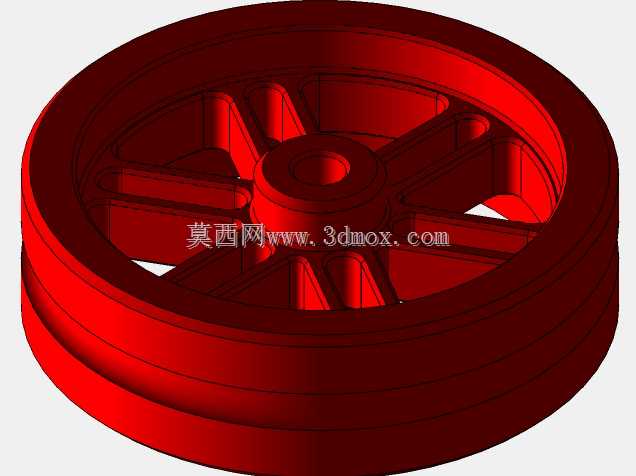

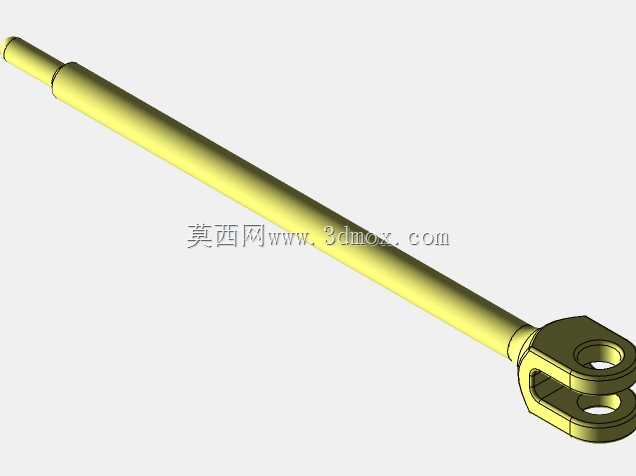

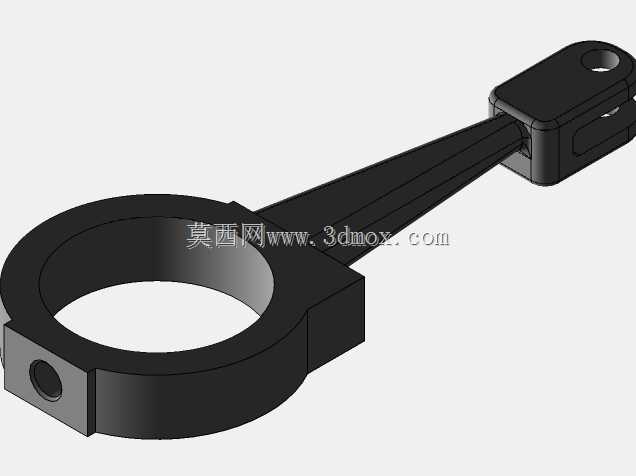

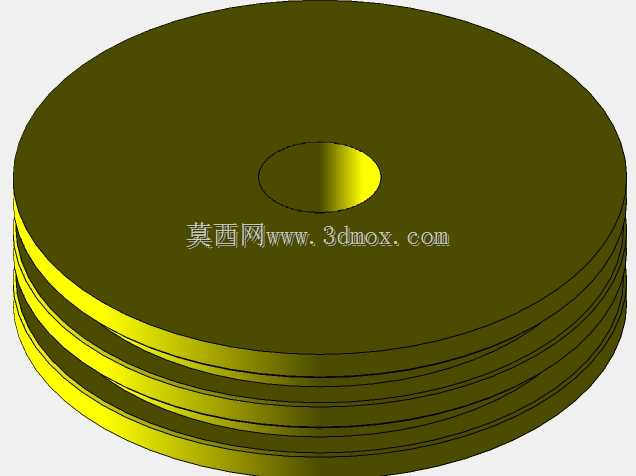

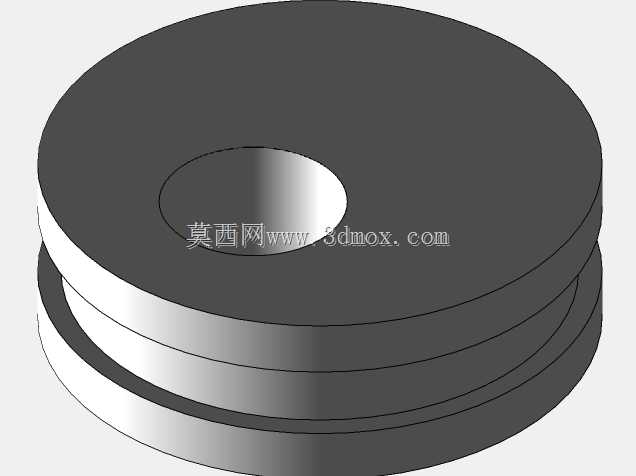

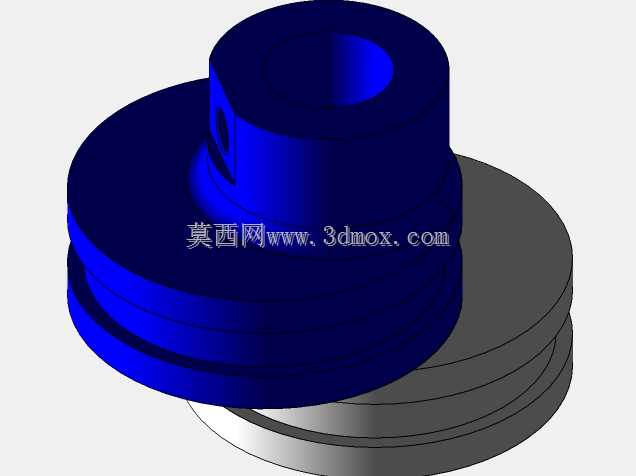

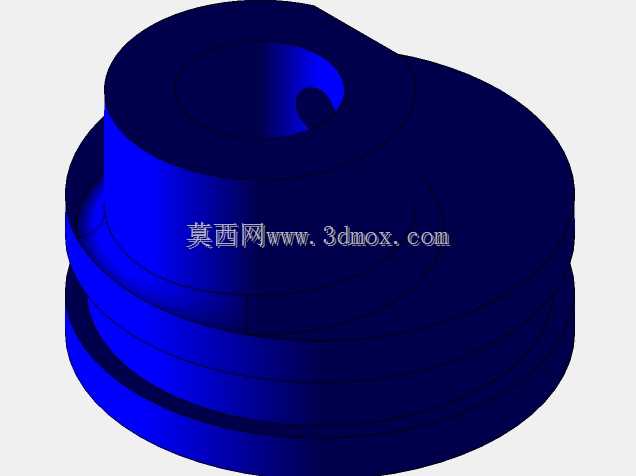

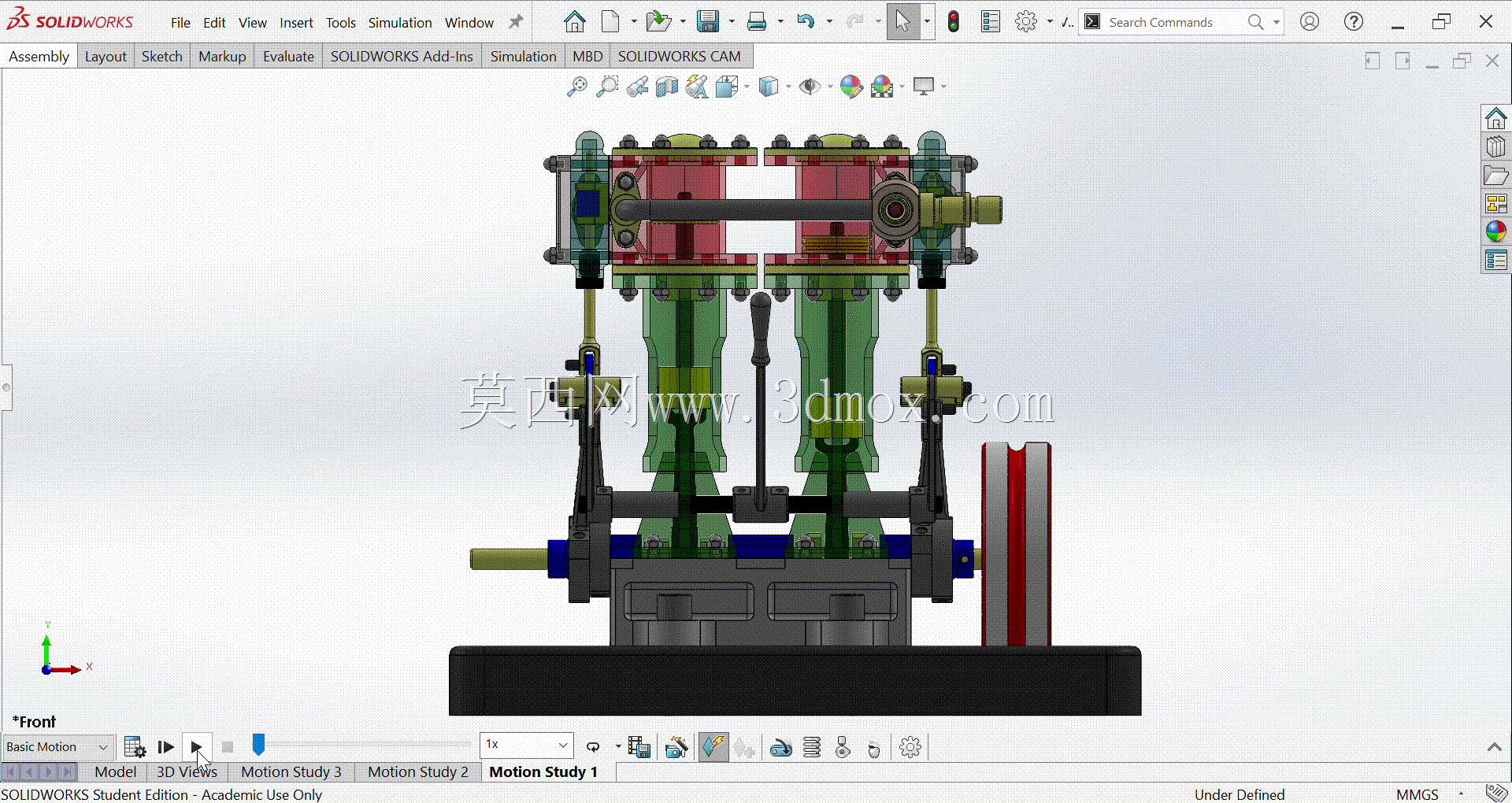

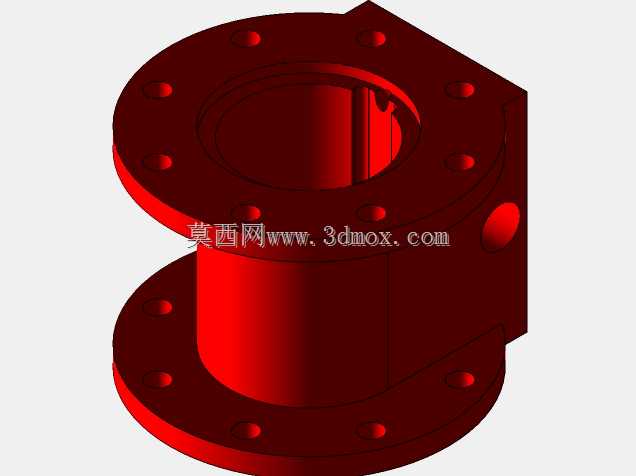

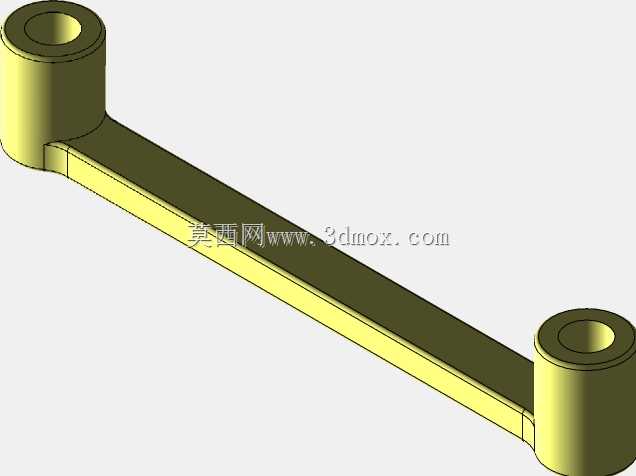

设计思路上，整体采用立式紧凑布局，将气缸组、配气连杆机构、倒挡传动组、输出带轮沿垂直方向依次排布，最大程度压缩横向占用空间，适配安装空间局促的小型设备舱。配气连杆采用对称式曲柄连杆结构，两个气缸的连杆共用同一根曲轴，曲轴的平衡块经过配重优化，抵消双缸往复运动产生的惯性力，降低高速运转时的整机振动。进汽管路布置在气缸组的侧方，预留了标准的蒸汽管接口，可直接对接外部蒸汽发生装置的输出管路，排汽口统一汇集到底座侧方的排汽通道，方便外接冷凝回收管路。外形尺寸上，整机高度适配小型设备的安装高度限制，横向宽度控制在双缸缸径加两侧连杆运动余量的范围内，输出带轮突出底座侧面的尺寸经过核算，不会和周边安装的其他部件产生运动干涉，安装时只需确认输出轴的中心高度和负载输入轴的中心高度对齐，即可完成带传动的对接，大幅降低现场安装调试的工作量。
