带风扇安装位的直角金属固定支架

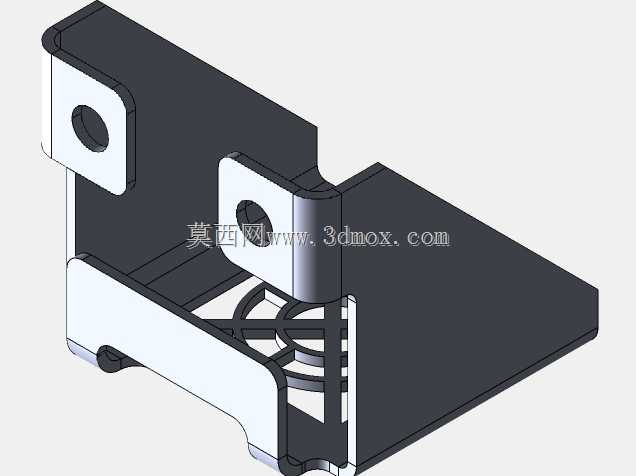

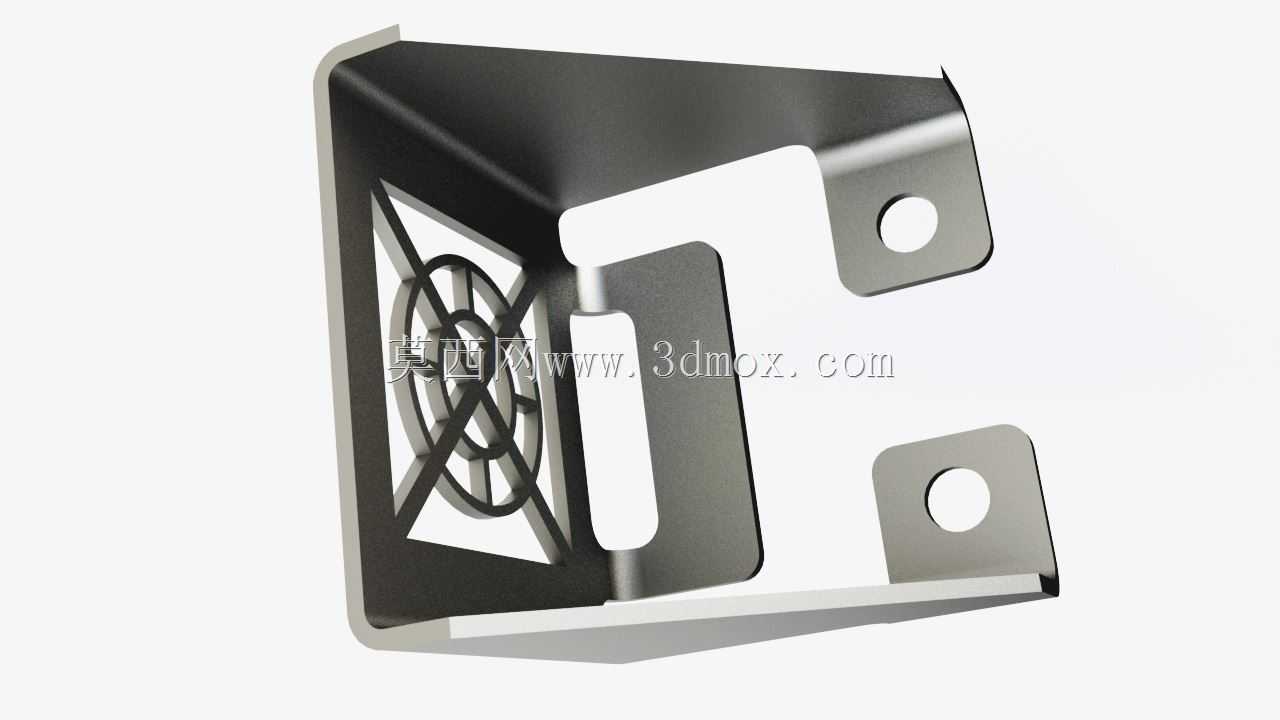

这款带风扇安装位的直角金属固定支架，是工业设备散热配套、小型机电组件安装场景中十分常见的结构件，日常多应用在工控机箱内部散热模块固定、小型电子设备外置散热加装、自动化设备局部发热点位的散热组件支撑等场景，承担着结构固定与散热组件承载的双重作用。从实际使用的角度看，这类支架首先要满足两个核心功能：一是作为直角连接构件，为两个垂直排布的安装面提供可靠的连接支撑，抵消设备运行过程中产生的小幅振动，避免连接部位出现松动移位；二是预留的风扇安装位可以直接适配标准尺寸的小型轴流风扇，无需额外设计转接结构，就能实现发热元件附近的定向风冷散热，减少零散配件的装配工作量。在设计思路上，这类钣金支架优先采用一体折弯成型的工艺路线，避免多件拼接带来的装配误差与结构强度短板，折弯处预留的工艺圆角可以抵消钣金折弯时的应力集中，防止反复拆装或者长期受力后出现折弯处开裂的问题。支架上的两个带孔安装耳，是用来将支架整体固定在设备基体上的，安装孔的孔径适配常规的十字盘头螺丝或者内六角圆柱头螺丝，孔位周边做了轻微的沉台设计，保证螺丝安装后头部不会突出支架表面，避免和后续安装的风扇组件产生干涉。中间的长条形避让槽，是为了穿过风扇的供电线束或者适配相邻位置的凸起结构，减少装配时的对位难度，也能避免线束被金属锐边割破造成短路风险。风扇安装区域的格栅式镂空结构，一方面是为了减少支架整体的重量，降低材料消耗，另一方面是保证风扇的气流可以顺畅穿过支架，直接作用在需要散热的元件表面，不会因为金属板的遮挡降低散热效率。从安装边界来看，这类支架的两个垂直安装面的尺寸适配常规40mm、50mm规格的小型轴流风扇，安装耳的伸出长度经过核算，保证支架固定后，风扇和发热元件之间可以预留出3-5mm的气流流通间隙，既不会因为间隙过大造成气流分散，也不会因为间隙过小出现风扇扇叶剐蹭的问题。支架的板材厚度根据承重需求通常选择1mm到1.5mm的冷轧钢板，表面做喷塑或者镀锌处理，兼顾防锈能力与表面绝缘性能，避免在电气设备内部使用时出现导电短路的隐患。在实际建模过程中，这类钣金件需要重点关注折弯系数的设置，保证展开后的下料尺寸精准，折弯后各个孔位的位置度符合装配要求，所有的锐边都要做倒钝处理，避免装配过程中划伤操作人员，也防止长期使用后割破相邻的线缆或者密封件。
