德标系列吊环螺栓规格组三维结构

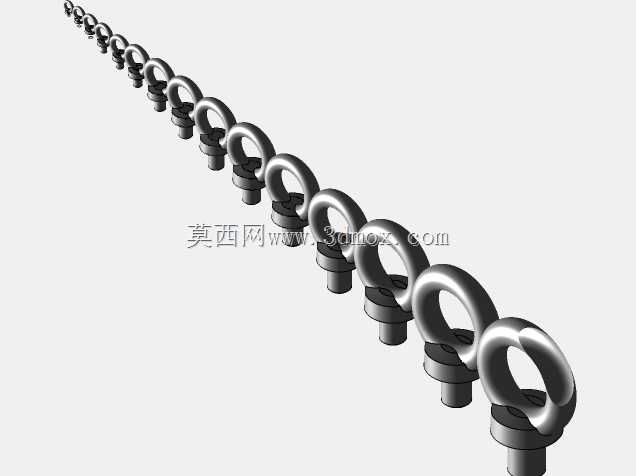

这套德标吊环螺栓组覆盖从6毫米到100毫米的全尺寸段，是起重吊装、设备安装、模具转运场景里高频使用的受力连接件，日常做产线设备布局、重型工装设计、模具吊运方案时，这类标准件的选型匹配直接关系到作业安全与安装效率。设计时首先要明确各规格的受力边界，小规格6毫米到20毫米的型号，多用于小型工装夹具、轻型电控柜、小型模具的起吊挂载，安装时需要匹配对应精度的螺纹孔，保证螺纹旋合深度达到公称直径的1.5倍以上，避免受拉时出现螺纹滑牙失效；30毫米到60毫米的中规格型号，适配中型冲压模具、减速机机体、中型泵组的吊装转运，吊环的环形内孔尺寸要匹配对应吨位的卸扣、吊钩直径，避免吊装时出现卡滞或者接触应力集中；80毫米到100毫米的大规格型号，主要用于重型锻压设备、大型焊接结构件、重型机床部件的起吊作业，设计时底座的承压面做了加厚处理，环形部分的过渡圆角做了应力释放优化，避免大载荷下出现应力开裂。从结构设计逻辑来看，这类吊环采用一体式锻造结构的建模思路，环形部分与下方螺纹柱的衔接处做了平滑圆弧过渡，没有直角锐边，既可以减少锻造时的应力集中，也能避免吊装时钢丝绳被锐边割损。底座的承压面做了平面度公差约束，安装时可以完全贴合被吊件的安装面，不会出现偏载导致的附加弯矩。不同规格的吊环环形内径、底座直径、螺纹长度都按照德标要求做了参数化匹配，建模时可以通过参数驱动直接调整规格，不需要重复绘制基础特征，能大幅提升标准件库的调用效率。在实际设备安装场景中，这类吊环的安装位置需要结合被吊件的重心做布局，保证起吊后设备保持水平，不会出现倾斜晃动；螺纹旋合时要保证垂直于安装面，不能出现斜向安装，否则会大幅降低吊环的额定载荷。做三维布局时，要预留出吊环安装后的操作空间，保证吊钩、卸扣可以顺利挂入，不会和设备上的其他管路、凸台结构产生干涉。不同规格的吊环重量差异较大，大规格型号安装时需要预留吊装辅助空间，避免人工安装时出现磕碰。这类标准件的三维模型做了全规格的阵列排布展示，能直观对比不同尺寸的外形比例差异，方便设计人员快速选型匹配，核对安装边界尺寸，避免选型时出现规格错配，减少后续生产安装时的返工问题。
