香蕉派BPI-M2-Plus开发板结构建模

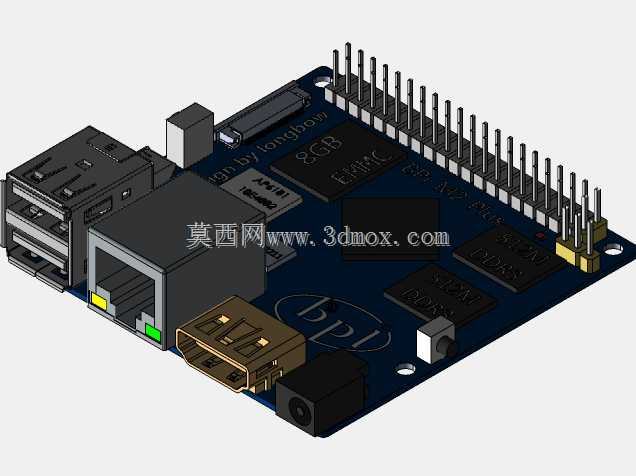

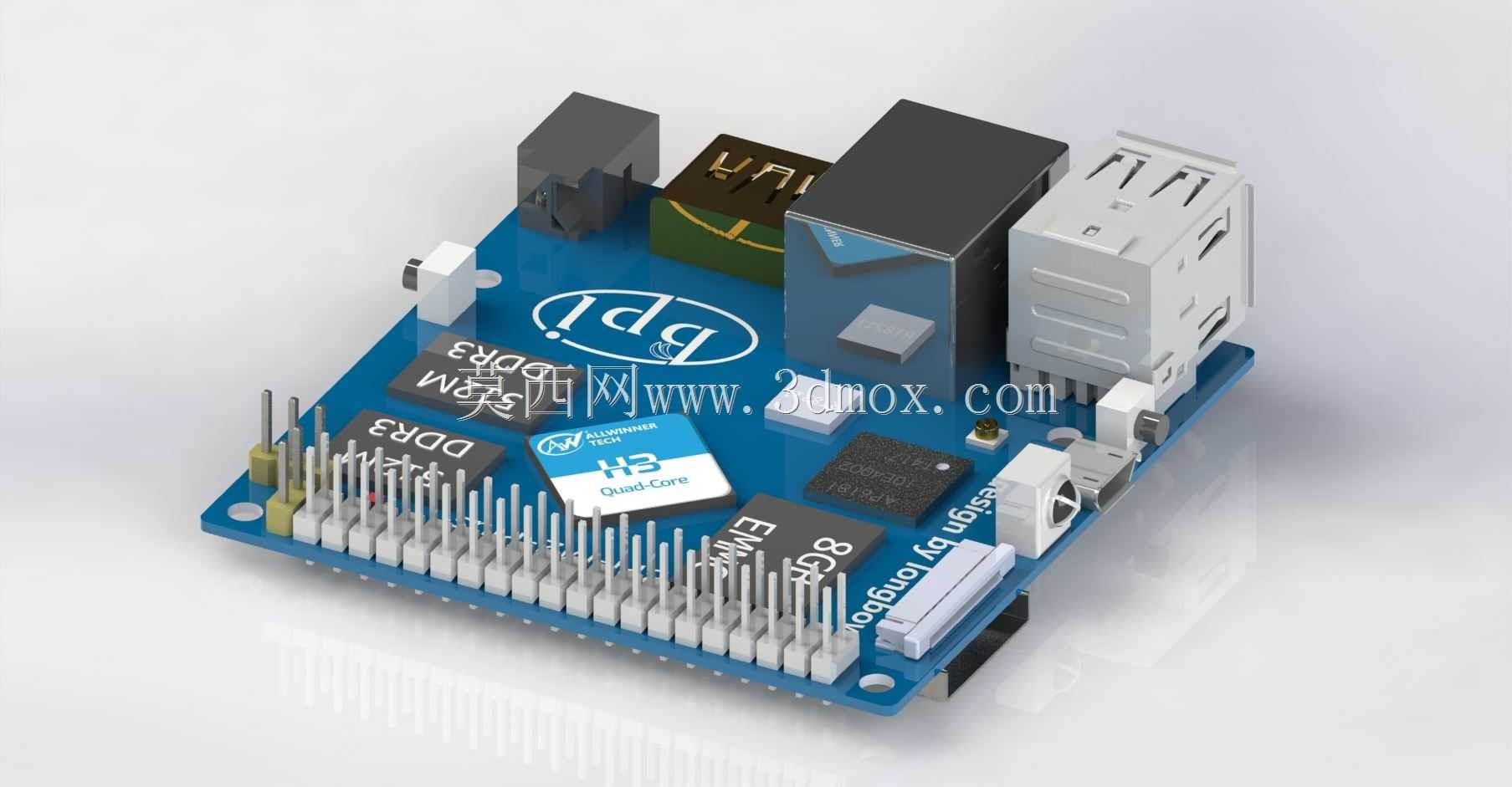

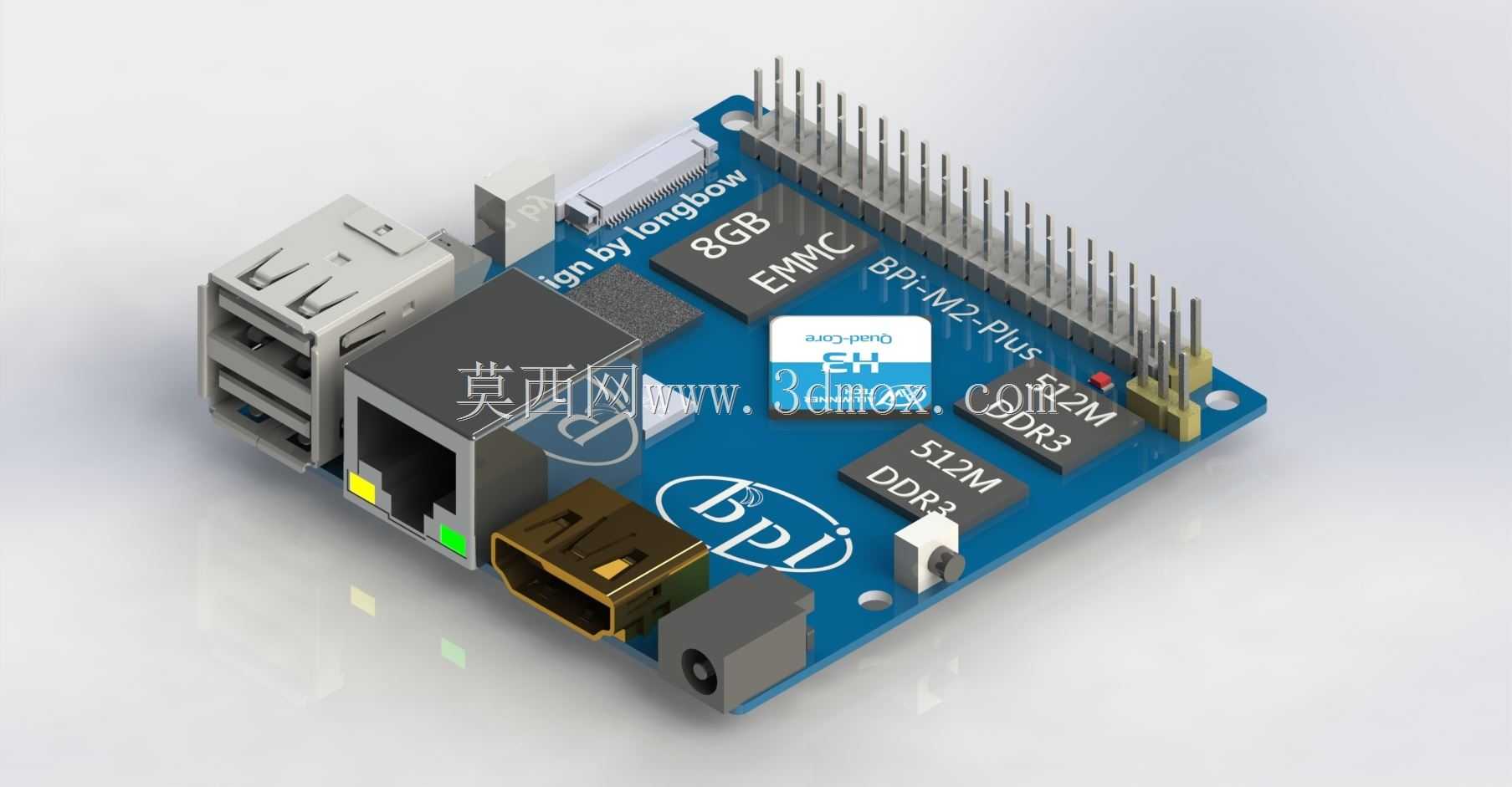

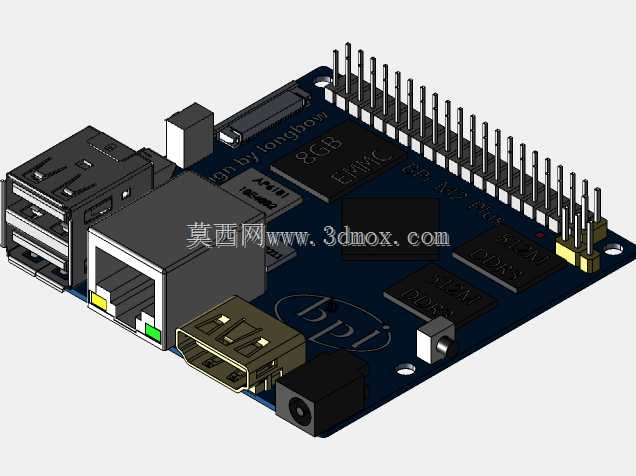

　　本次建模还原的是香蕉派BPI-M2-Plus嵌入式开发板的完整结构，建模过程中优先对齐嵌入式项目集成时的安装适配需求，所有板载接口的位置、突出高度、引脚间距均按照实际硬件的装配公差做了还原，方便做结构设计的工程师直接将该模型导入整机装配文件，做外壳开孔、内部堆叠排布的干涉校验。从实际应用场景来看，这类开发板常被用在小型物联网网关、边缘数据采集终端、嵌入式教学实验平台、轻量级多媒体播放终端的原型验证阶段，结构建模的精度直接决定了后续外壳开模、内部固定柱定位的准确率，避免打样后出现接口对位偏移、板卡无法装入壳体的问题。建模时首先确定了PCB基板的基准平面，板卡整体为矩形布局，四个角预留了标准固定孔位，

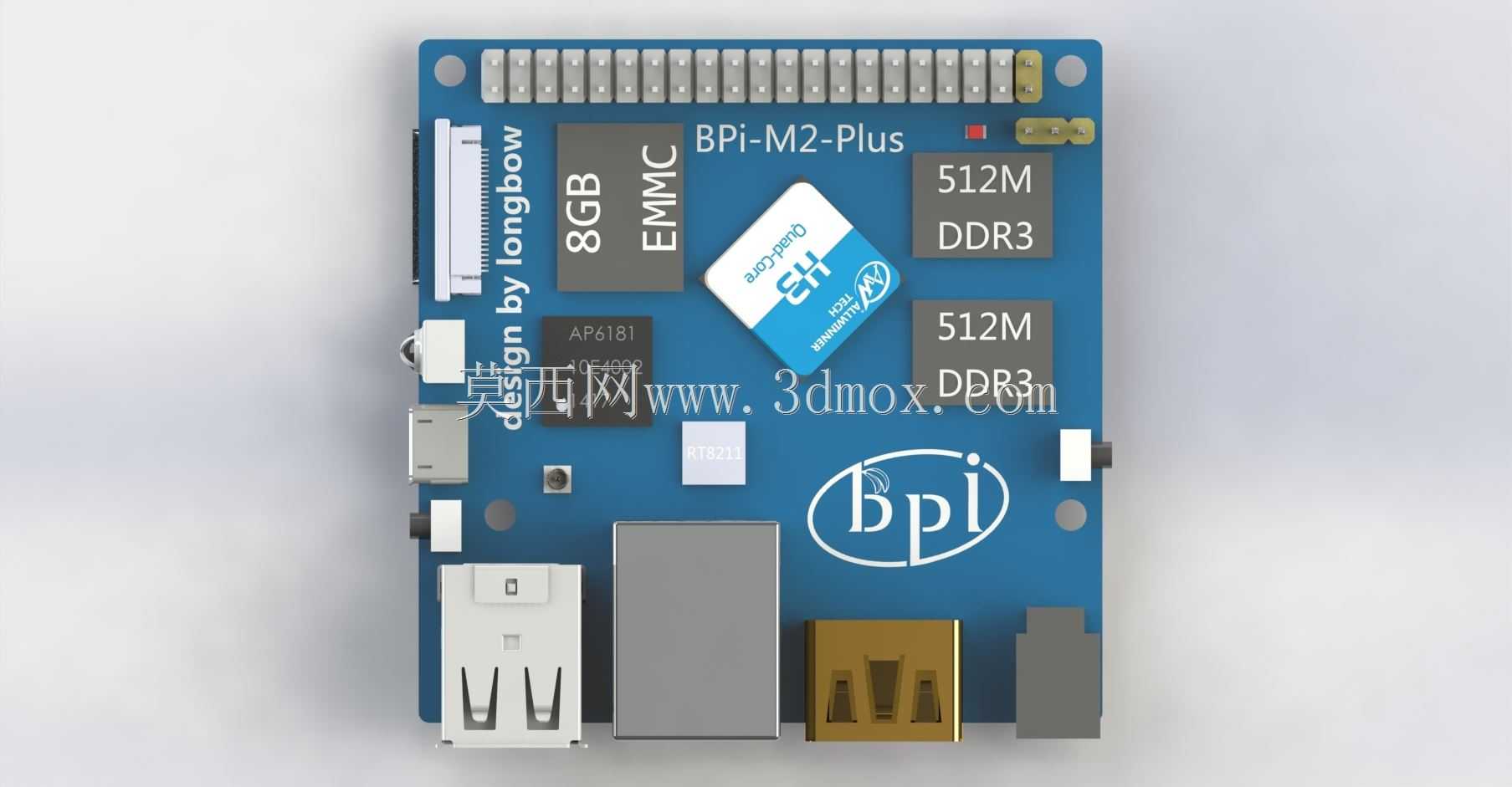

　　孔位间距符合嵌入式单板的通用安装规范，可适配市面上多数通用开发板外壳的固定柱位置。板载元件的排布完全参照实板布局：侧边的USB接口、RJ45以太网接口、HDMI接口的突出高度做了精确还原，接口端面与PCB板边缘的距离、接口自身的插拔空间预留都在模型中做了体现，做结构设计时可直接校验外接插头插入后是否会和外壳边框、相邻元件产生干涉。板上的DDR内存颗粒、eMMC存储芯片、主控芯片的高度按照元件实际封装尺寸建模，排针引脚的长度、引脚间距严格遵循2.54mm标准排针的尺寸参数，焊接在PCB上后的突出高度也做了还原，方便评估排针上方的预留空间是否满足外接杜邦线、扩展模块的插接需求。电源接口、复位按键、状态指示灯的位置也完全对齐实板布局，

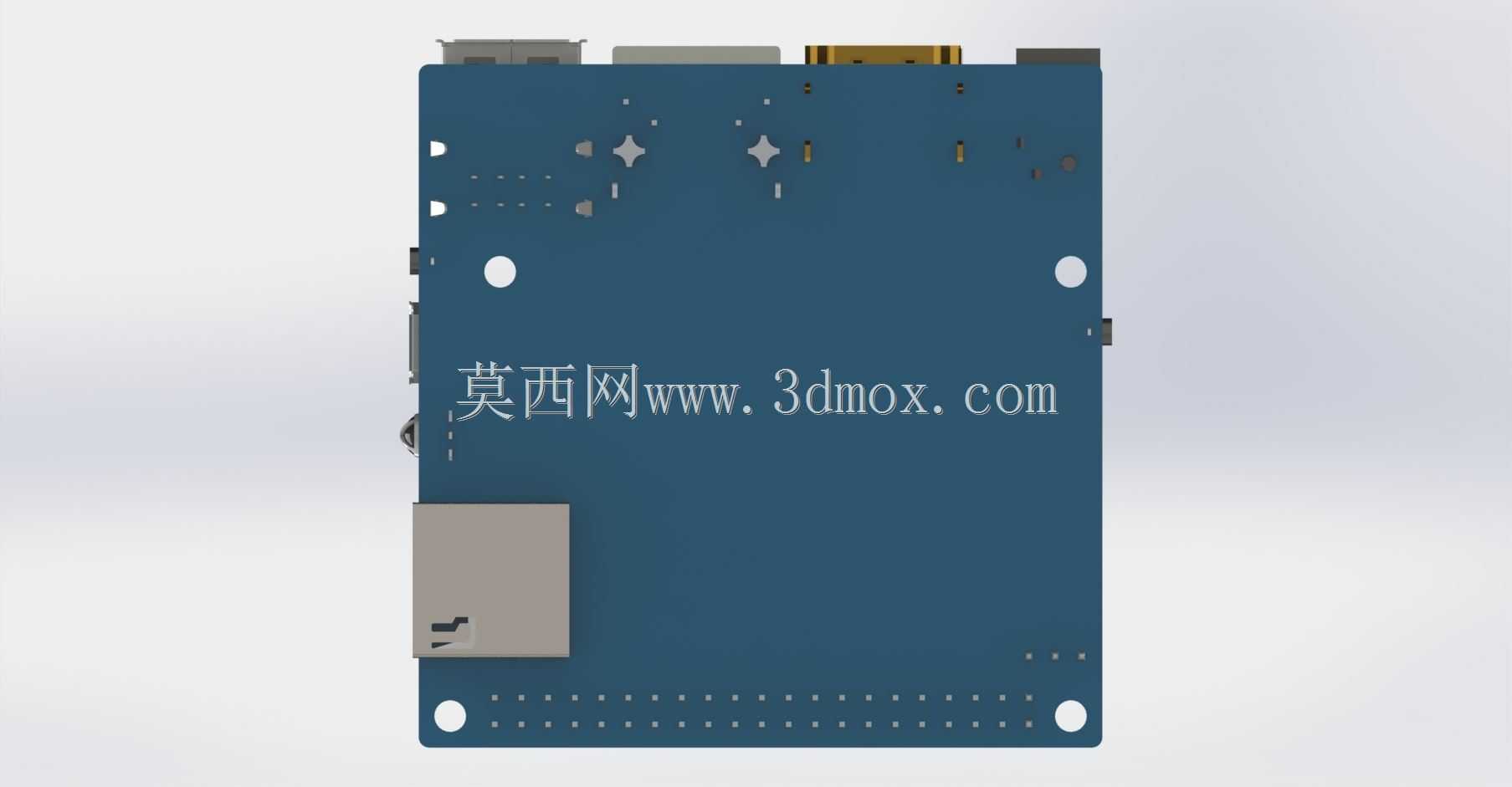

　　指示灯的导光部分做了单独的结构拆分，方便后续做外壳导光柱的对位设计。建模过程中对板卡的安装边界做了明确界定：所有元件的最大外轮廓不超出PCB板边缘的投影范围，仅接口部分向外伸出对应插接长度，固定孔的沉头深度也做了还原，可直接匹配M2规格的固定螺丝，方便工程师在做整机堆叠时计算板卡占用的三维空间，预留足够的散热间隙与走线空间。对于嵌入式项目的结构设计来说，这类精准的板卡模型能大幅减少原型验证阶段的装配问题，不用等实物板卡到手再测量尺寸，提前就能完成外壳设计、内部结构排布的工作，缩短项目的开发周期。
