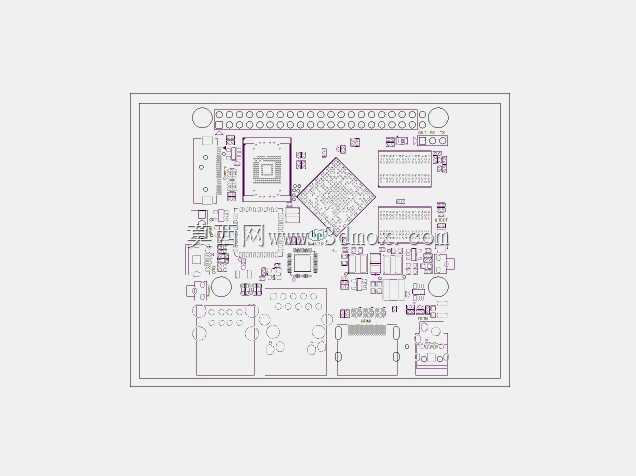

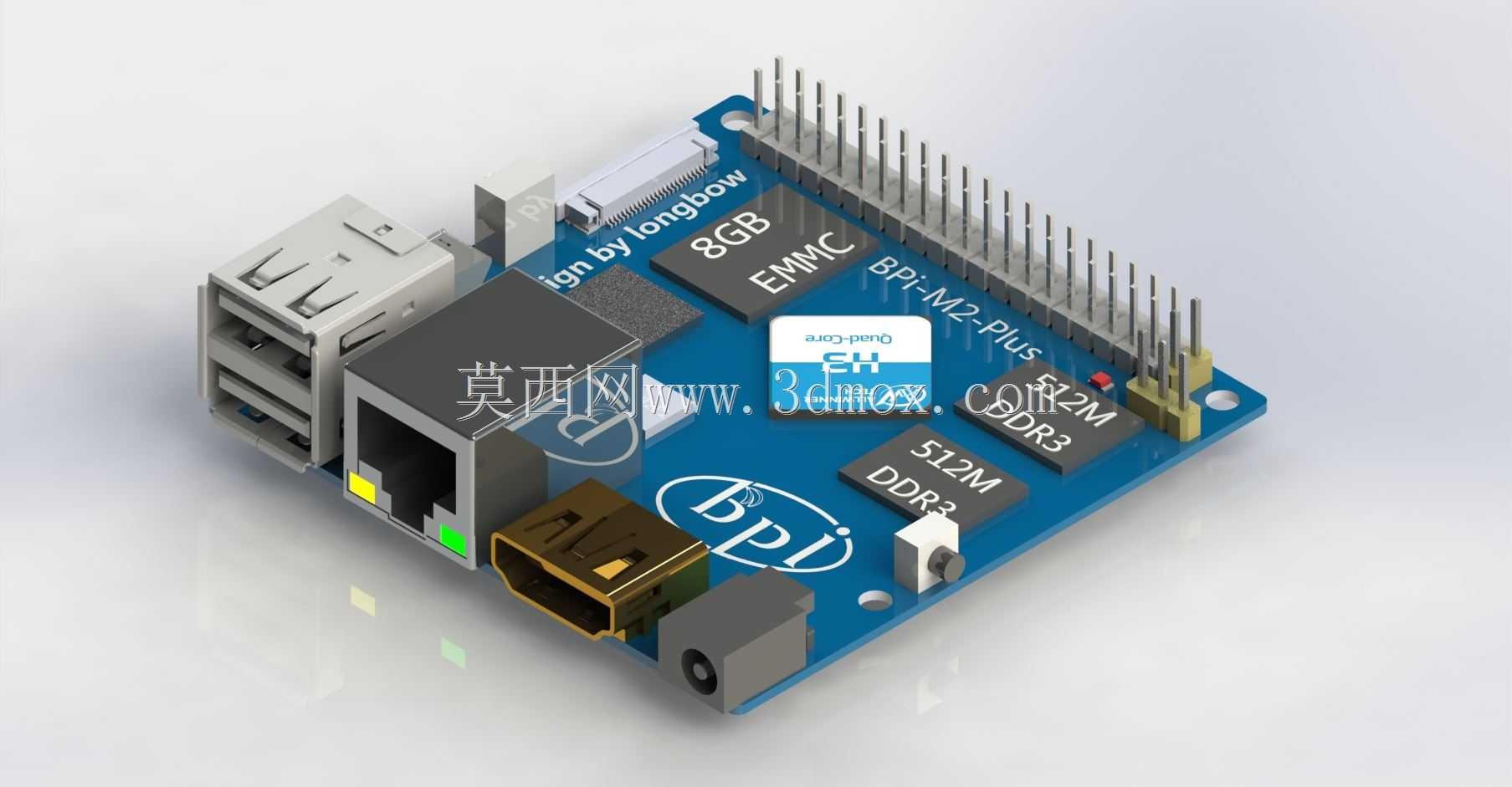

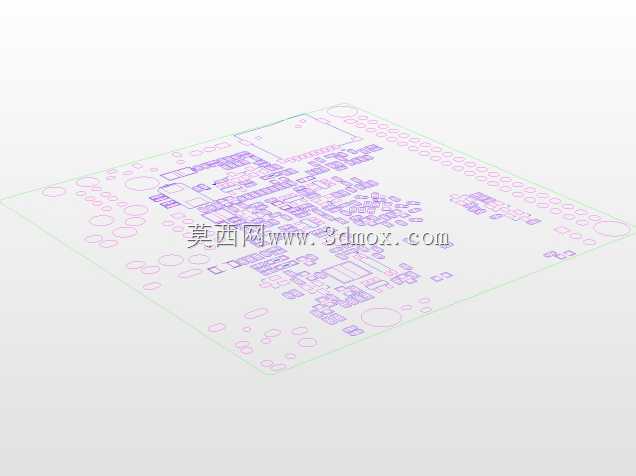

香蕉派BPI-M2-Plus开发板三维结构设计

这款嵌入式开发板的三维结构设计，完全围绕嵌入式项目的实际部署需求展开，在布局阶段就充分考虑了创客项目、工业嵌入式终端、小型智能网关等场景的安装与使用需求。板载接口的排布经过多轮调整，将常用的以太网接口、USB接口、HDMI输出接口统一布置在板卡的单侧边缘，适配常规机箱的前置出线需求，避免接线后线缆在设备内部弯折占用额外空间，也方便后期运维时插拔操作，无需拆解设备整体结构就能完成外设的更换与调试。存储模块采用叠层布局设计，将eMMC存储芯片布置在主控芯片相邻位置，既缩短了高速信号的走线长度，降低信号传输过程中的损耗与干扰，也预留了足够的散热空间，不会因为元件堆叠过密导致长时间高负载运行时热量积聚。两侧的排针引脚采用标准2.54mm间距设计，完全兼容市面上主流的面包板、扩展模块以及通用接线端子，用户在做原型验证时可以直接搭配现成的传感器模块、通信扩展板使用，无需额外制作转接线材，大幅缩短原型开发的周期。电源输入接口选用通用性极强的直流圆孔座，同时预留了Micro USB供电的备选通路，既可以搭配常规的5V直流适配器在固定场景下长期稳定供电，也能在户外调试、移动演示场景下直接用移动电源供电，适配不同使用场景的供电条件。板卡的四个边角都设计了标准的安装固定孔，孔径与孔位间距完全匹配通用的嵌入式安装壳体、DIN导轨安装支架的固定尺寸，用户可以直接将板卡固定在标准工控盒内，也能通过铜柱堆叠在多层结构的智能设备内部，不需要额外打孔或者定制转接支架。板上的状态指示灯布置在接口侧的边缘位置，安装到设备内部后可以通过机箱上预留的指示灯导光条直接观察运行状态，无需拆开设备就能判断供电、网络、存储的工作情况，方便现场故障排查。DDR内存颗粒采用对称排布在主控芯片两侧的设计，平衡了高速信号的走线长度，也让板卡的整体重量分布更均匀，在有振动的工业场景下使用时，不会因为单侧元件过重导致板卡受力不均出现固定松动的问题。整个板卡的外形尺寸控制在信用卡大小的范围内，厚度仅包含元件最高处的尺寸，适配小型化智能设备的内部安装空间，哪怕是空间局促的智能网关、小型数据采集终端内部，也能轻松容纳，不会和其他结构件产生干涉。
