工业输送用金属滚筒支撑支架结构设计

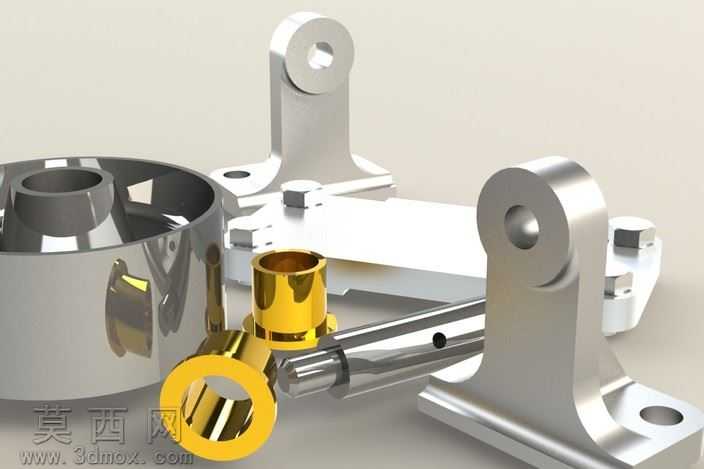

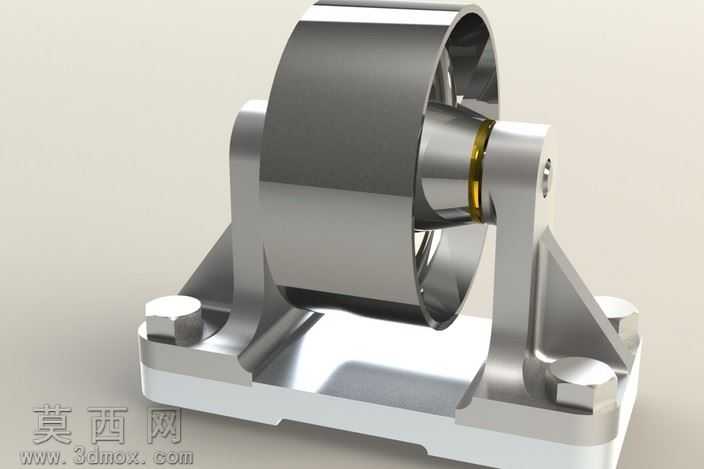

本作品为工业输送场景配套的滚筒支撑支架三维模型，建模阶段采用SolidWorks完成全参数化特征构建，从底座安装基准开始逐步向上搭建支撑立臂、滚筒装配位、轴孔定位结构，所有安装孔位、螺栓沉台、加强筋结构均按照实际五金件的加工公差要求设置参数，确保模型可直接导出工程图用于生产参考。渲染阶段采用金属材质分层赋予方案，底座与支撑立臂使用哑光铸钢材质，调整表面粗糙度参数模拟铸件经喷砂处理后的细腻磨砂质感，滚筒主体采用抛光不锈钢材质，添加轻微的环境反射与高光衰减效果，还原金属辊面经机加工后的光亮平整特性，轴套位置使用黄铜材质做区分，通过调整金属度与粗糙度参数，突出铜件的暖调金属光泽与耐磨件的视觉辨识度。结构设计上采用双侧对称立臂支撑形式，底座设置四个带沉台的螺栓安装孔，可直接通过内六角螺栓将支架固定在输送线机架上，立臂与底座连接处设置三角形加强筋，有效提升支架承载时的抗弯折性能，避免滚筒受载后立臂出现外张变形；滚筒与立臂的连接采用销轴定位结构，轴孔与销轴采用间隙配合参数，预留润滑脂存储间隙，保障滚筒转动时的顺畅度，滚筒内部做空心减重结构设计，在保证辊面刚性的前提下降低整体构件重量，减少转动惯量对输送传动的负载影响。设计思路围绕通用输送场景的适配性展开，整体结构无复杂异形曲面，所有特征均适配常规铣削、钻削加工工艺，无需特殊定制刀具即可完成生产，支架的支撑高度、滚筒长度、安装孔距均设置可编辑参数，可根据不同输送线的带宽、负载要求快速调整尺寸，适配不同规格的从动滚筒、导向滚筒安装需求，兼顾了结构强度、安装便捷性与场景通用性，可直接用于轻型皮带输送机、辊筒输送线的从动端支撑、导向端支撑结构设计参考，模型装配关系完整，无干涉特征，可直接导入装配体完成输送线整体布局搭建。
