工业支撑调节机脚三维结构设计

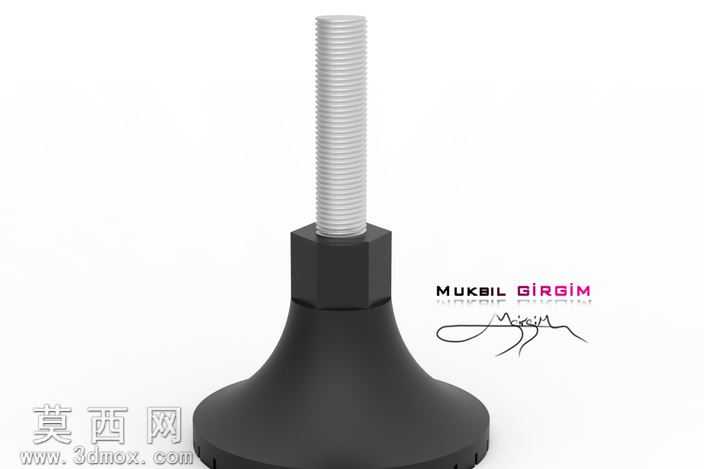

本次设计的工业支撑调节机脚，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械五金件的通用设计规范，对各部分结构的尺寸公差、装配关系进行了精准约束。整体模型分为螺杆、六角调节段、喇叭形支撑底座三个核心部分，建模时首先绘制底座的旋转截面轮廓，通过旋转特征生成喇叭形的底座基体，底座底部做了微幅的圆角过渡处理，既避免尖锐边缘的应力集中问题，也能在实际使用时更好地贴合地面，提升支撑稳定性。六角调节段采用拉伸切除的方式生成标准六角结构，尺寸匹配通用扳手的夹持规格，方便实际安装时的高度调节操作，调节段与底座、螺杆的衔接位置做了平滑过渡处理，避免结构突变带来的强度缺陷。上部的调节螺杆采用螺旋线扫描的方式生成标准外螺纹结构，螺纹参数选用工业设备支撑常用的公制粗牙螺纹规格，建模时对螺纹牙型的收尾部分做了优化处理，还原真实五金件的螺纹加工特征，避免螺纹起始端的尖锐结构影响装配流畅度。材质渲染阶段，为支撑底座赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟尼龙或增强橡胶的表面质感，还原底座防滑减震的材质特性；为上部螺杆和六角调节段赋予镀锌金属材质，调整金属的反射率和细微磨砂质感，还原五金紧固件的真实表面处理效果，渲染时采用柔和的侧方打光方案，清晰呈现各部分的结构轮廓和材质差异，同时避免过度反光遮挡结构细节。设计思路上，这款机脚主要面向工业生产设备、工作台架的水平调节与支撑场景，喇叭形的底座设计可以有效增大支撑接触面积，分散设备的承重压力，降低单位面积的地面载荷，同时配合上部的螺纹调节结构，可以实现一定范围内的高度无级调整，方便设备安装时的水平校准，抵消地面不平整带来的放置不稳问题；整体结构无多余冗余设计，各部分功能明确，装配关系简单，既符合五金配件的量产加工工艺要求，也能满足不同工业场景下的支撑调节使用需求，建模过程中对所有配合尺寸做了参数化关联，后续可以根据不同的承重需求、调节高度需求快速调整参数生成对应规格的衍生模型，提升设计的复用性。
