小型工业破碎设备结构设计方案

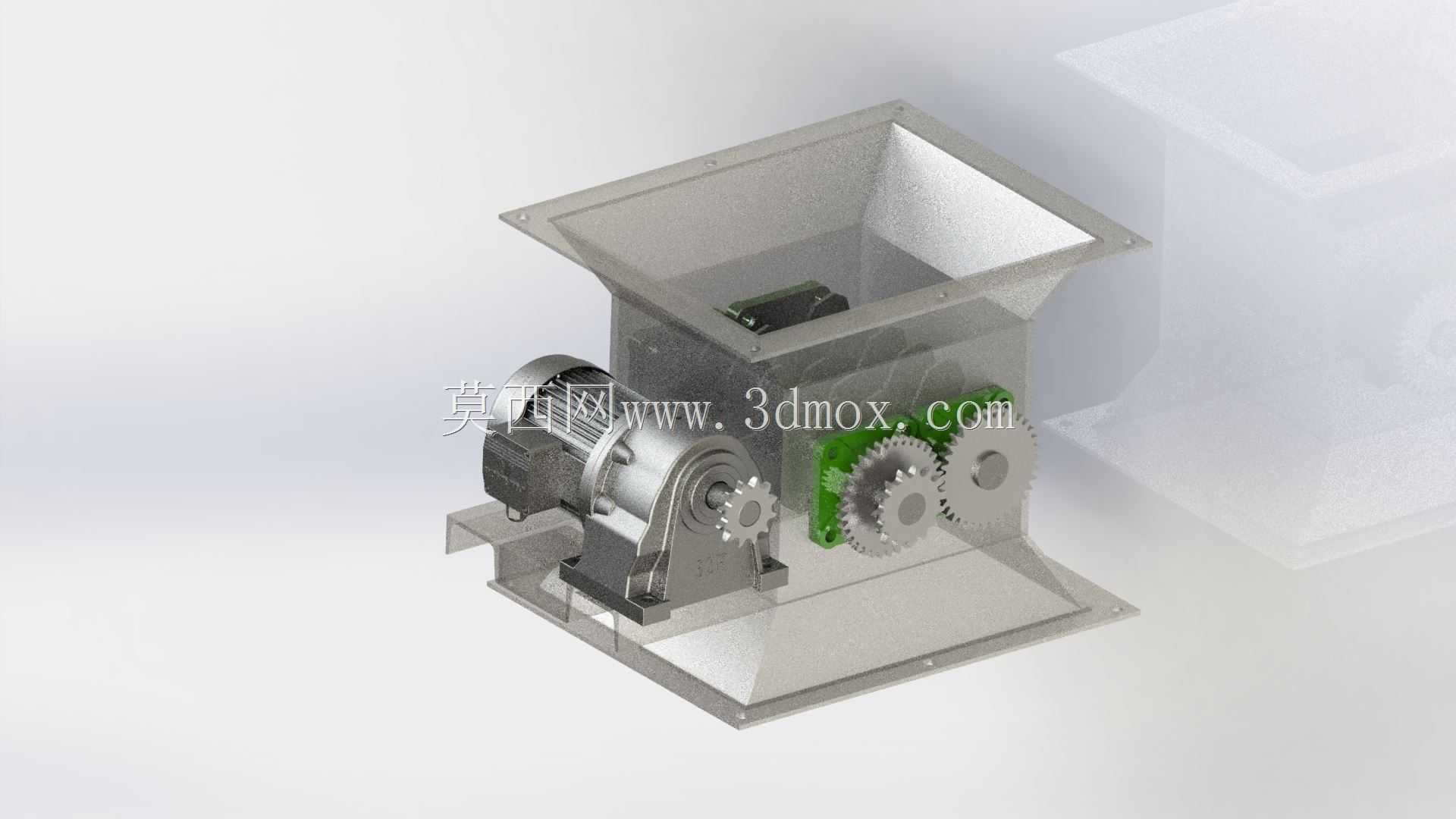

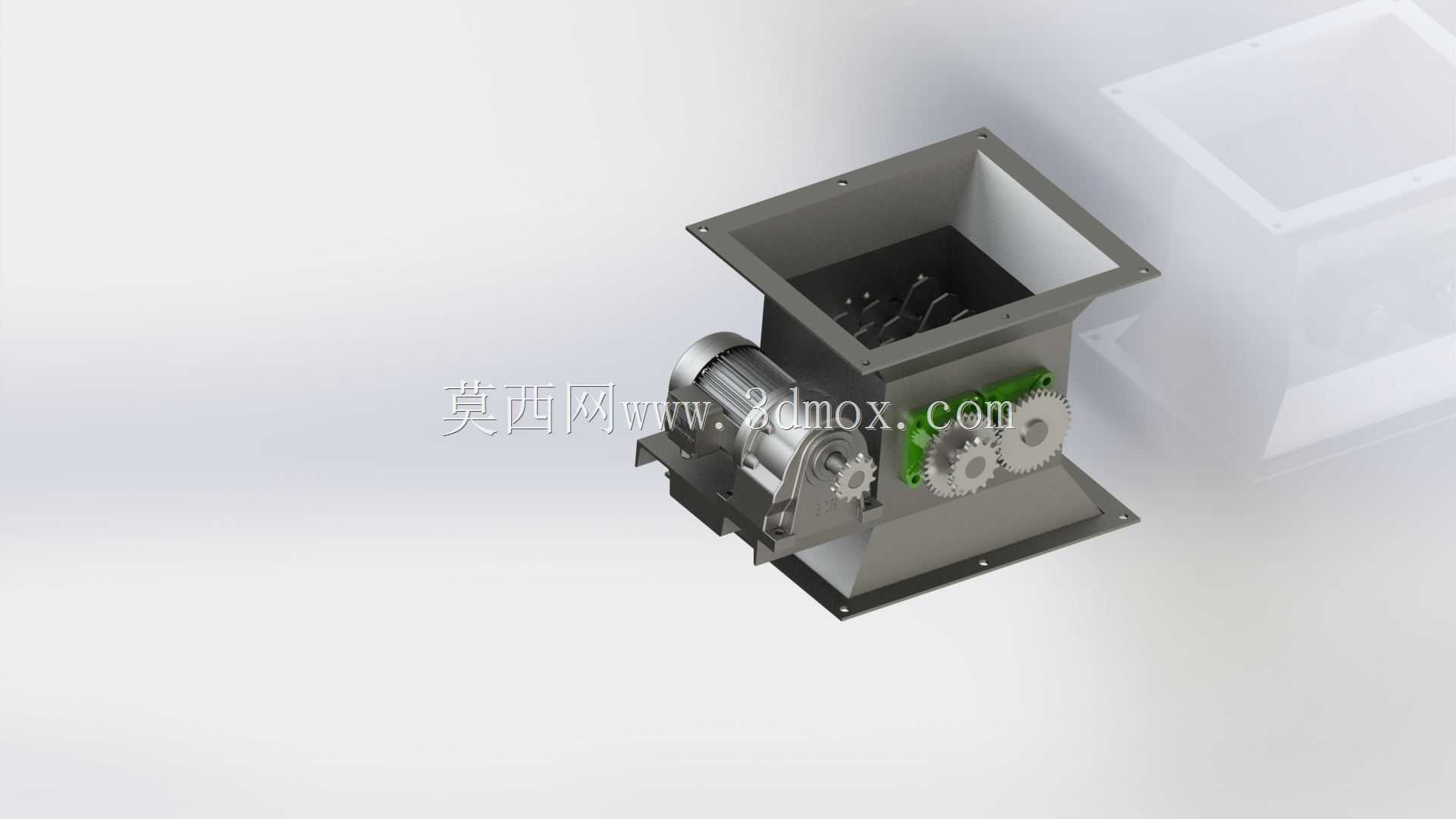

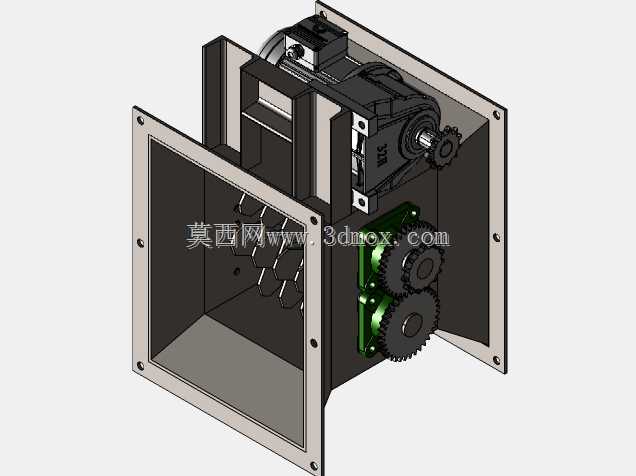

这款小型破碎设备的结构设计，首先要匹配小流量物料破碎的工况需求，常见于小型加工厂的边角料处理、实验室物料粉碎、小型生产线的前置粗碎环节，可处理硬度适中的固体物料，将大块进料破碎至符合后续工序要求的粒径范围。从结构布局来看，设备采用上下方口的进出料设计，上方敞口式进料斗带有外翻安装边，可直接对接上游料仓或者溜槽的出料口，安装时仅需匹配法兰孔位即可完成进料端对接，无需额外设计转接料道，能减少现场安装的改制工作量。下方出料口同样带安装法兰，可对接下方输送设备或者集料容器，避免破碎后物料散落。设备核心的破碎腔内部布置有平行排布的破碎辊轴，辊轴上带破碎齿结构，两根辊轴做相向转动，物料进入腔体后被辊轴上的齿结构挤压、剪切，完成破碎过程，这种双辊结构的破碎粒度均匀，过粉碎率低，适合对出料粒度有一定要求的工况。传动部分采用齿轮啮合传动，电机输出端先连接小模数齿轮，通过多级齿轮减速将动力传递至破碎辊轴，齿轮组外侧设置防护壳体，既可以避免齿轮运转时卷入杂物，也能防止润滑脂飞溅污染物料，同时防护壳上预留有注油孔，方便日常维护时补充润滑脂，不需要完全拆解壳体即可完成保养作业。驱动电机采用侧装布局，直接固定在设备本体的安装支架上，不需要额外制作电机安装基础，整体设备的集成度高，安装时仅需要固定底部的四个安装支脚即可完成整机固定，对安装场地的空间要求低，适合场地受限的小型生产场景。设计时充分考虑了安装边界的适配性，整机的外形轮廓规整，没有外凸的易干涉结构，进料口和出料口的法兰尺寸采用行业通用的方口规格，可直接替换同规格的老旧破碎设备，不需要对上下游的连接结构做改动，降低设备替换的改造成本。设备的壳体采用折弯焊接结构，板材厚度满足破碎作业的刚度要求，运转时不会因为破碎载荷产生明显的形变，保证齿轮啮合间隙稳定，延长传动部件的使用寿命。日常维护时，仅需要拆开侧部的检修盖板即可查看内部破碎齿的磨损情况，磨损超限时可直接更换辊轴上的破碎齿配件，不需要整体更换辊轴，降低后期的运维成本。
