工业用卧式锤式粉碎设备结构设计

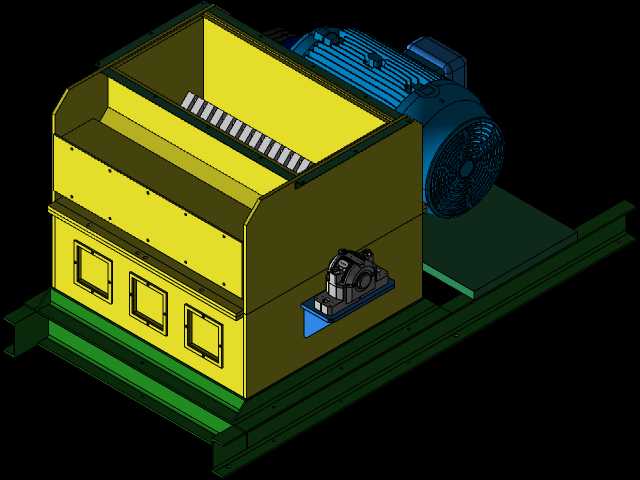

这款锤式粉碎设备的三维结构设计，首先围绕矿山、建材、固废回收等场景的中硬物料破碎需求展开，日常可处理石灰石、煤矸石、建筑废弃砖块等抗压强度不超过100MPa的物料，出料粒度可通过调整下部筛板的开孔规格适配不同生产需求，在中小型砂石生产线、建筑垃圾资源化处理站点、燃煤制备工段都有广泛应用。从结构布局来看，设备采用卧式单转子设计，上部开设大尺寸倾斜进料导槽，导槽内侧布置有顺向排列的耐磨衬板齿，既能引导物料顺畅落入粉碎腔体，又能避免高速飞溅的物料直接冲刷腔体上壁造成过早磨损，进料口的倾斜角度经过反复校核，可有效防止破碎过程中物料反喷溅出进料口，保障现场操作安全。腔体下部设置三个并排的检修观察口，日常运维时无需拆解上部进料结构，即可快速检查内部锤头磨损情况、更换筛板，大幅缩短设备停机维护的时长。传动端采用直联式布局，驱动电机通过联轴器直接连接转子主轴，主轴轴承座独立安装在机架的加工基准面上，轴承座下方预留有调整垫片的安装空间，可补偿长期运行后的轴系同轴度偏差，避免轴承承受额外径向载荷。设备整体机架采用型钢焊接框架结构，底部为通长的安装底座，安装时只需将底座与混凝土基础的预埋钢板对齐焊接即可完成固定，无需额外制作复杂的安装支架，机架的焊接位置都设计有加强筋板，可承受转子高速运转带来的持续振动，避免长期运行出现机架焊缝开裂的问题。粉碎腔体内部的锤头采用铰接式安装在转子盘上，遇到不可破碎的硬物进入腔体时，锤头可绕铰接销轴向后偏转避让，避免刚性冲击造成主轴弯折或者锤头断裂，腔体两侧的衬板采用可更换的耐磨钢材质，磨损后可单独拆卸更换，无需整体更换腔体壳体。转子做动平衡校验的结构预留位在设计时就已明确，建模时对转子盘、锤头、销轴的重量公差都做了对应标注，方便生产加工时做配重调整，降低设备运行时的振动幅值。设备的出料端位于腔体正下方，筛板采用弧形结构贴合转子回转轨迹，保证合格粒度的物料可以及时通过筛孔排出，减少过粉碎现象，降低不必要的能耗损耗。整体外形布局紧凑，电机与粉碎腔体集成在同一底座上，运输时可作为整体单元吊装，无需现场拆分传动部件，减少现场安装的调试工作量，安装边界预留了电机接线、检修操作的足够空间，侧面预留的轴承座维护空间可满足日常注脂、轴承更换的操作需求，不会出现运维时工具无法操作的结构干涉问题。
