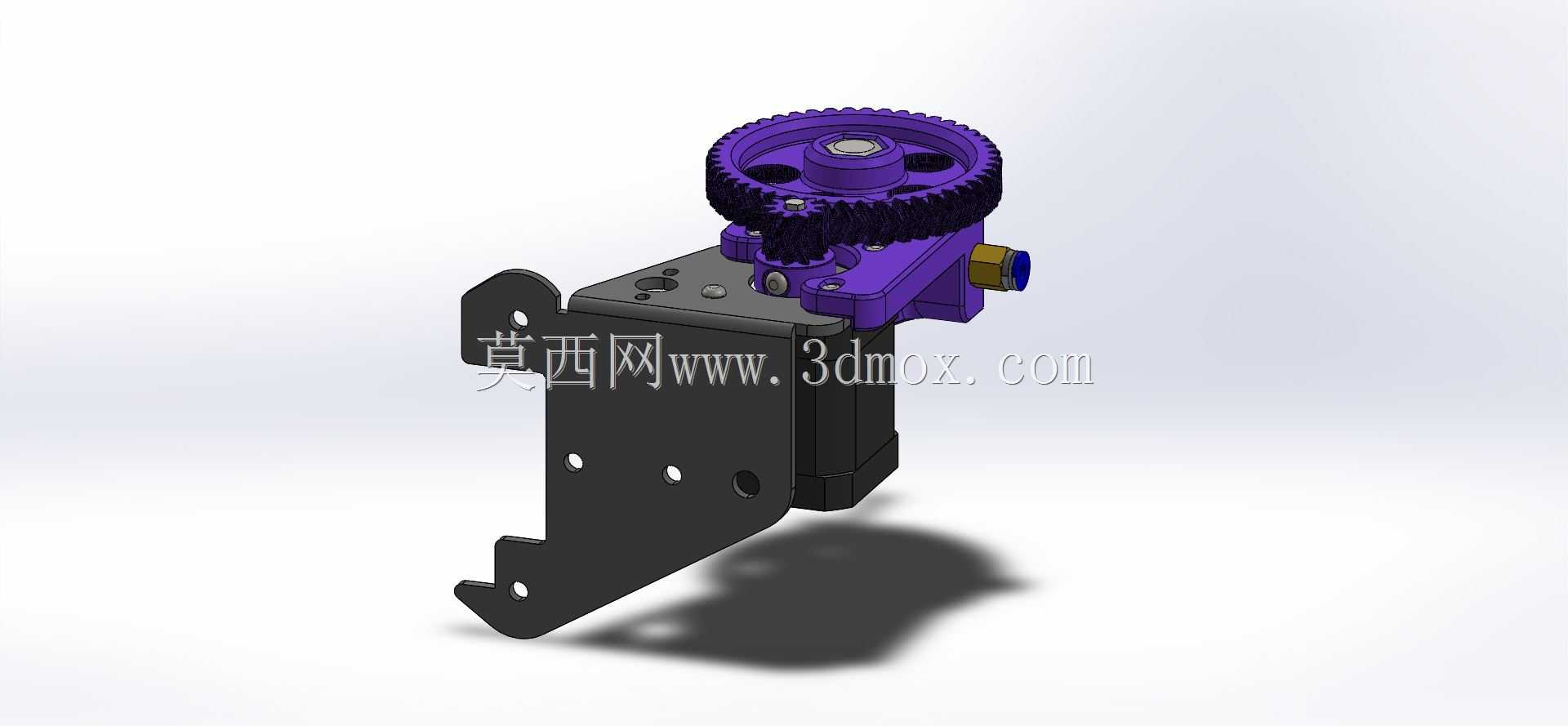

适配Ender3的重设计齿轮挤出机构

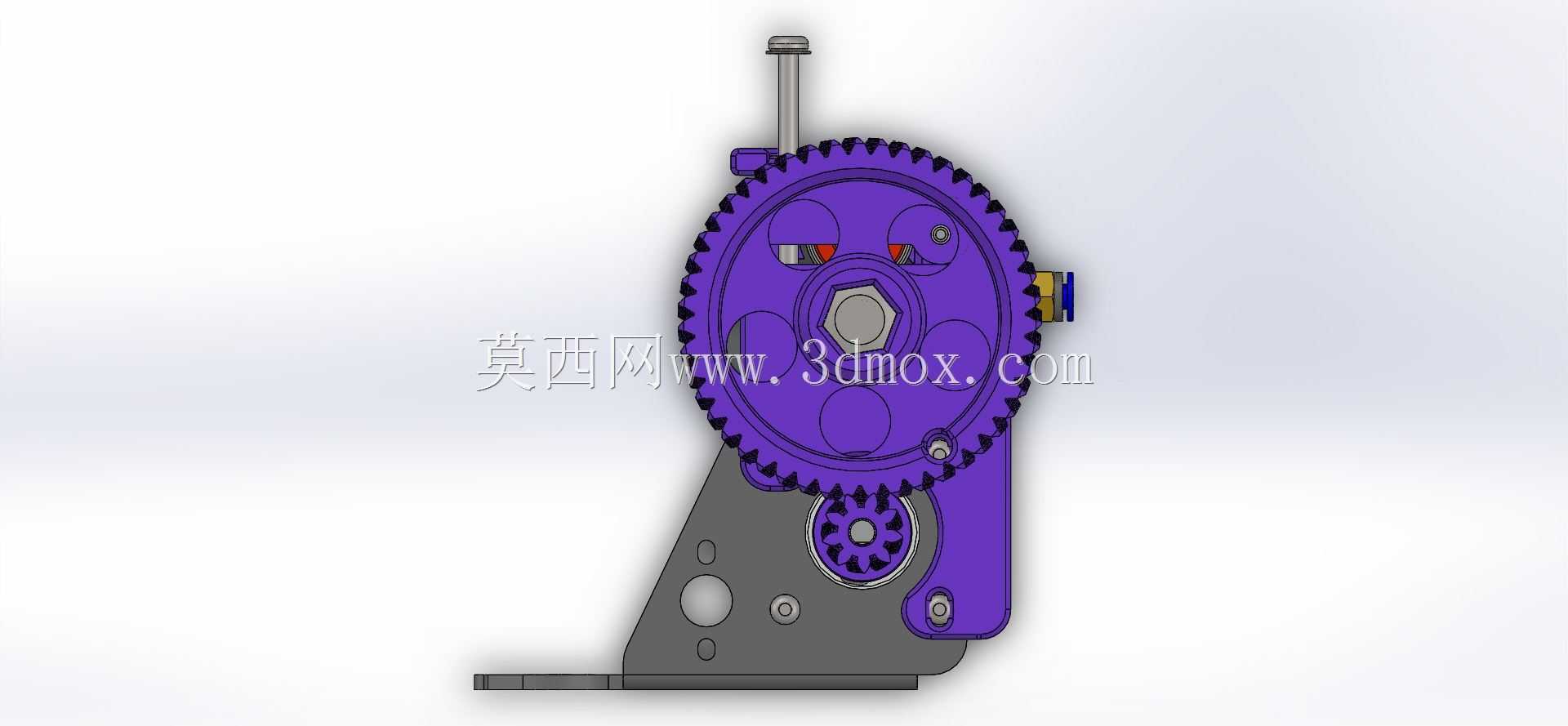

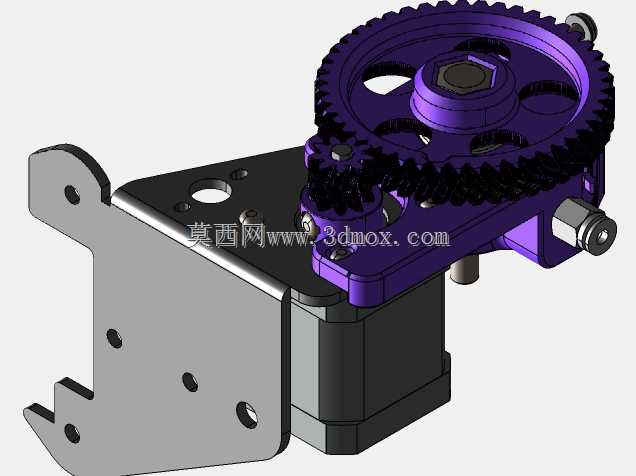

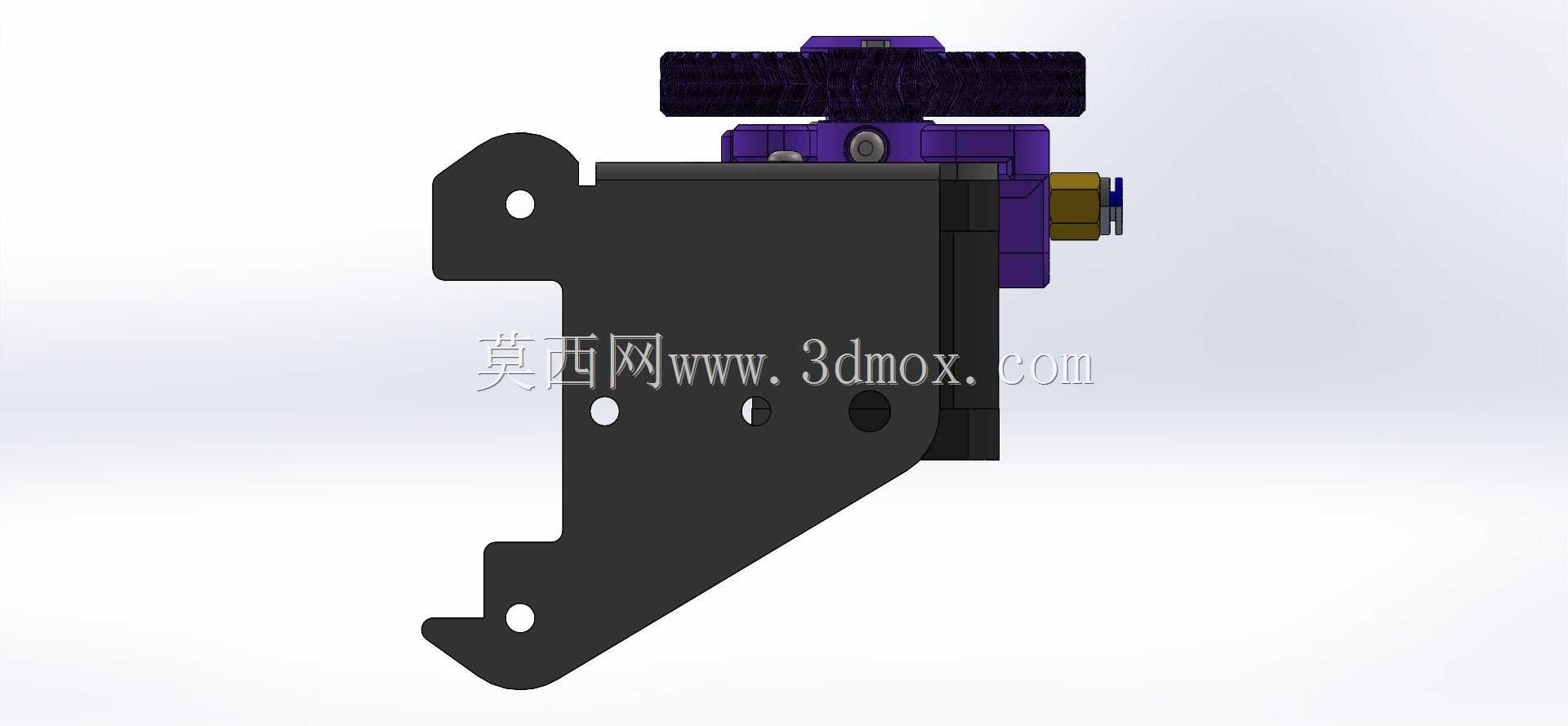

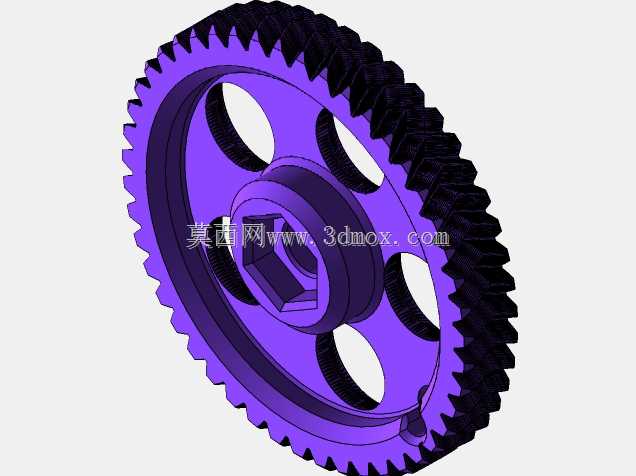

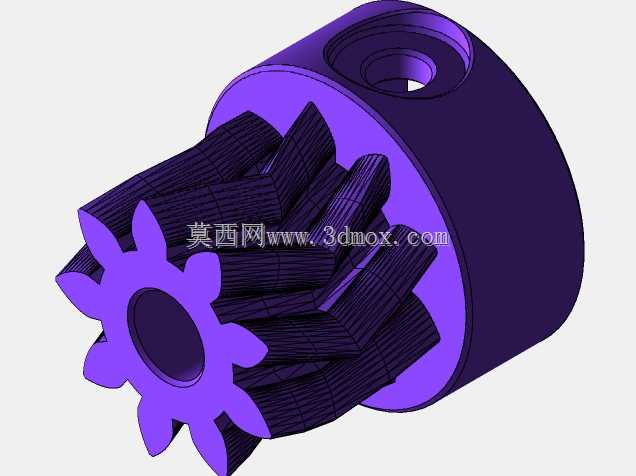

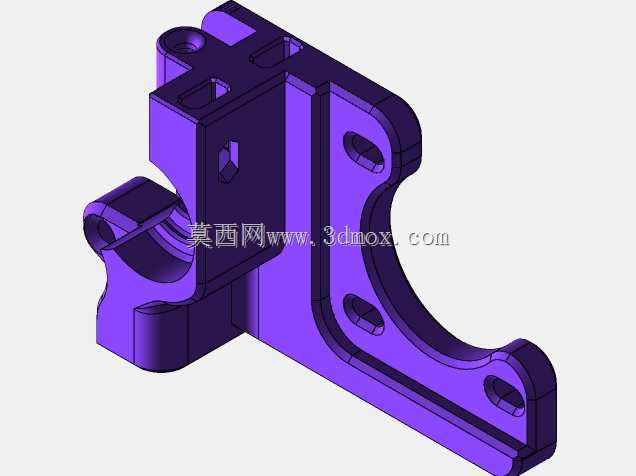

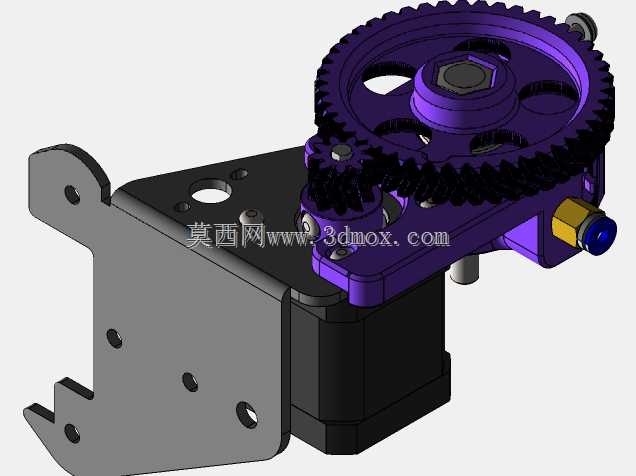

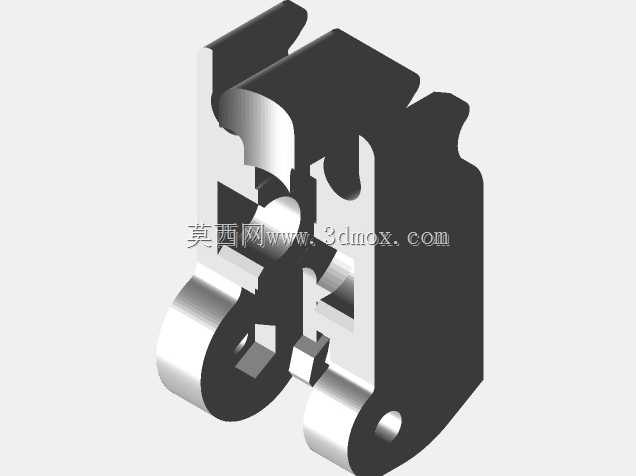

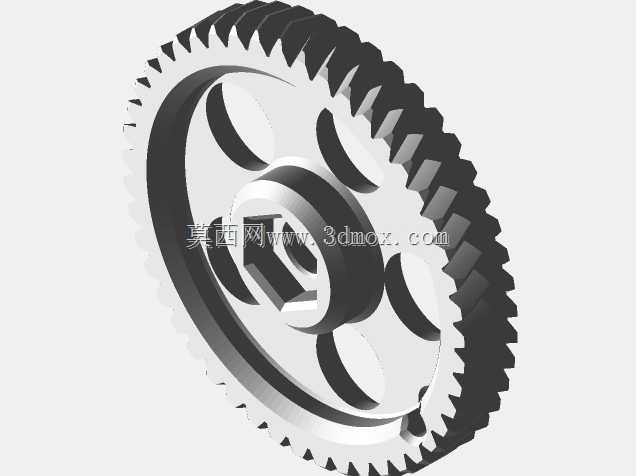

桌面级FDM3D打印设备的送料稳定性，直接决定打印成品的层纹表现、耗材挤出均匀度与长时间作业的可靠性，这款针对Ender3机型优化的齿轮挤出机构，正是围绕桌面设备日常打印的常见痛点完成结构重构。从实际应用场景来看，这类挤出机构承担着将热塑性耗材匀速、定量推送至热端熔融腔的核心作用，不管是打印PLA、PETG这类常规耗材，还是尝试TPU等柔性耗材，挤出端的送料咬合力、齿轮啮合精度都会直接影响送料精度，避免出现耗材打滑、送料滞后、挤出量不足导致的打印缺料、层间粘接失效等问题。设计过程中首先调整了安装支架的轮廓边界，支架采用一体化弯折成型的钣金结构，预留的三个安装孔位完全匹配Ender3机型原有挤出端的安装点位，不需要对设备原有框架做二次打孔或改装，替换安装时可以直接对齐原有固定位完成锁紧，安装边界完全贴合设备X轴滑台的原有安装空间，不会和周边的同步带、限位开关、走线槽产生运动干涉。齿轮传动组采用了大减速比的啮合设计，相比原厂的单齿轮送料结构，双齿轮咬合的接触面积更大，对耗材表面的咬合力分布更均匀，不会因为长时间挤压在耗材表面压出过深的齿痕导致耗材碎屑堆积，同时手拧调隙旋钮设置在机构顶部，日常维护调整齿轮对耗材的压紧力时，不需要拆除设备外罩或者借助额外工具，直接旋转旋钮就能根据耗材直径、材质硬度调整压紧程度，适配不同特性的打印耗材。机构的出料端接口做了同轴度优化，耗材从齿轮组送出后可以直线进入热端进料管，减少耗材行进过程中的弯折阻力，尤其是输送柔性耗材时，直线型的进料通道能避免耗材在通道内打褶、堵料。整个机构的外露结构做了棱角避让处理，安装和日常维护时不会剐蹭操作人员手部，支架侧面的镂空位既可以减轻整体重量，降低X轴滑台的运动负载，也能留出观察间隙，方便日常查看齿轮的磨损情况、耗材的进给状态，不需要完全拆解机构就能判断是否存在卡料、齿轮积屑的问题。从实际装机测试的角度看，这类重设计的挤出机构在长时间连续打印作业时，送料误差可以控制在极小范围内，即使是高速打印工况下，也能保持稳定的挤出压力，不会因为滑台运动加速度变化出现送料打滑的情况，完全适配桌面级3D打印场景下的日常生产、模型打样、功能件制作等各类使用需求。
