FDM设备用糊状胶液挤出打印执行头

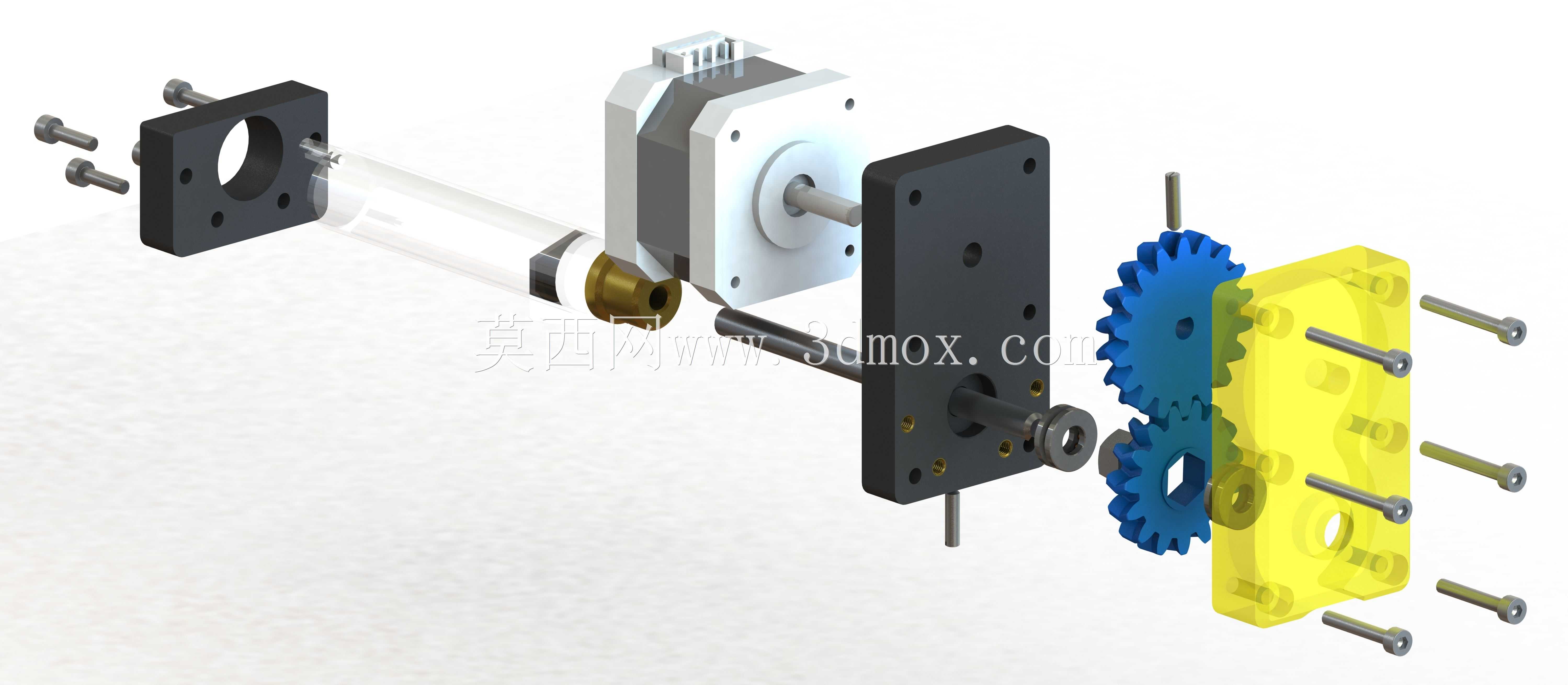

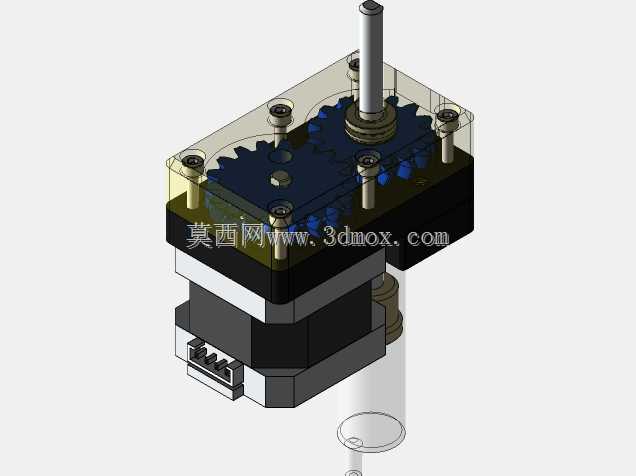

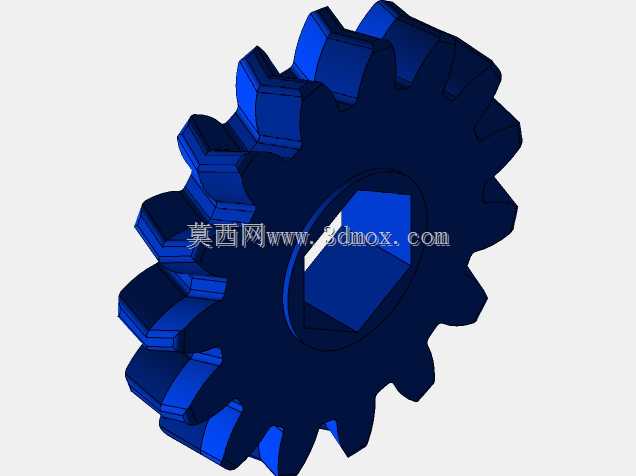

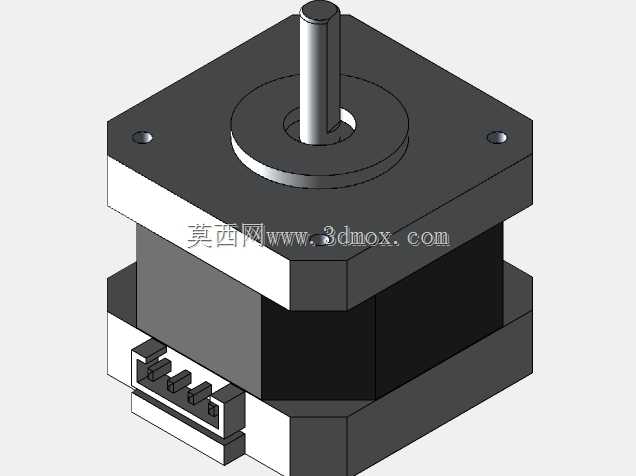

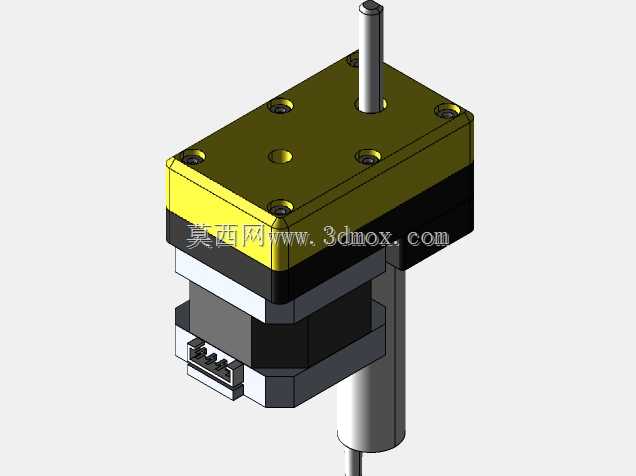

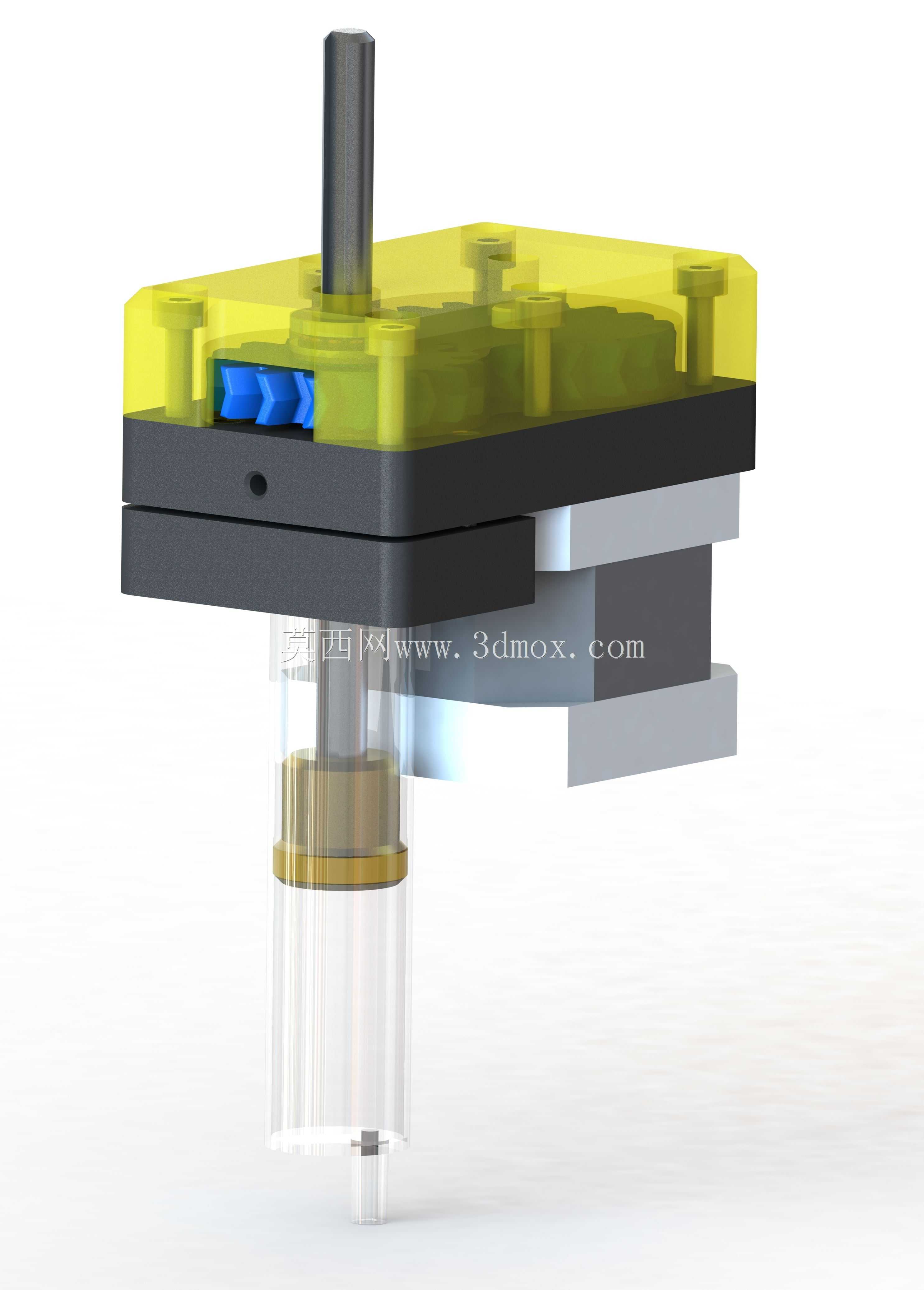

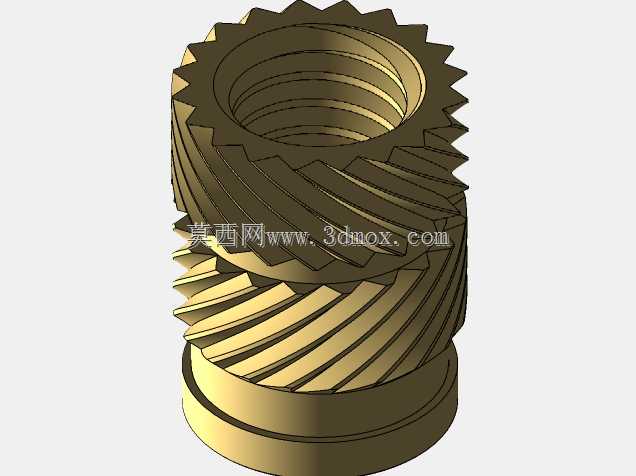

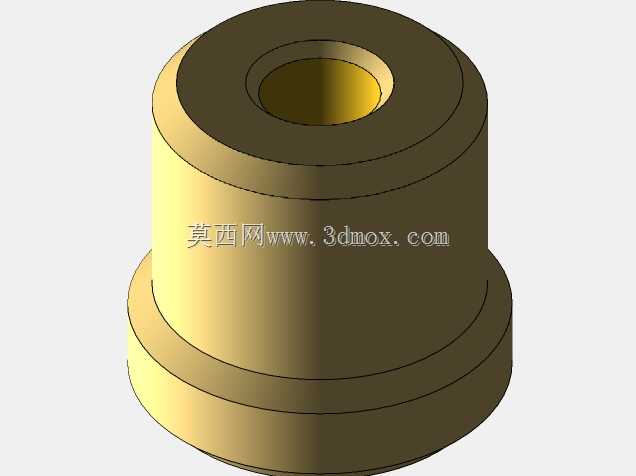

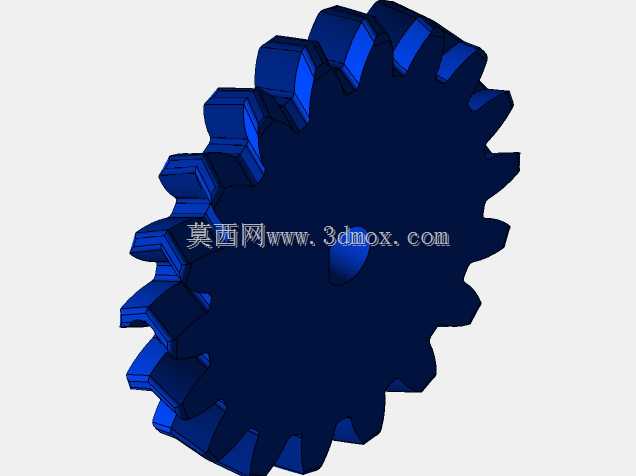

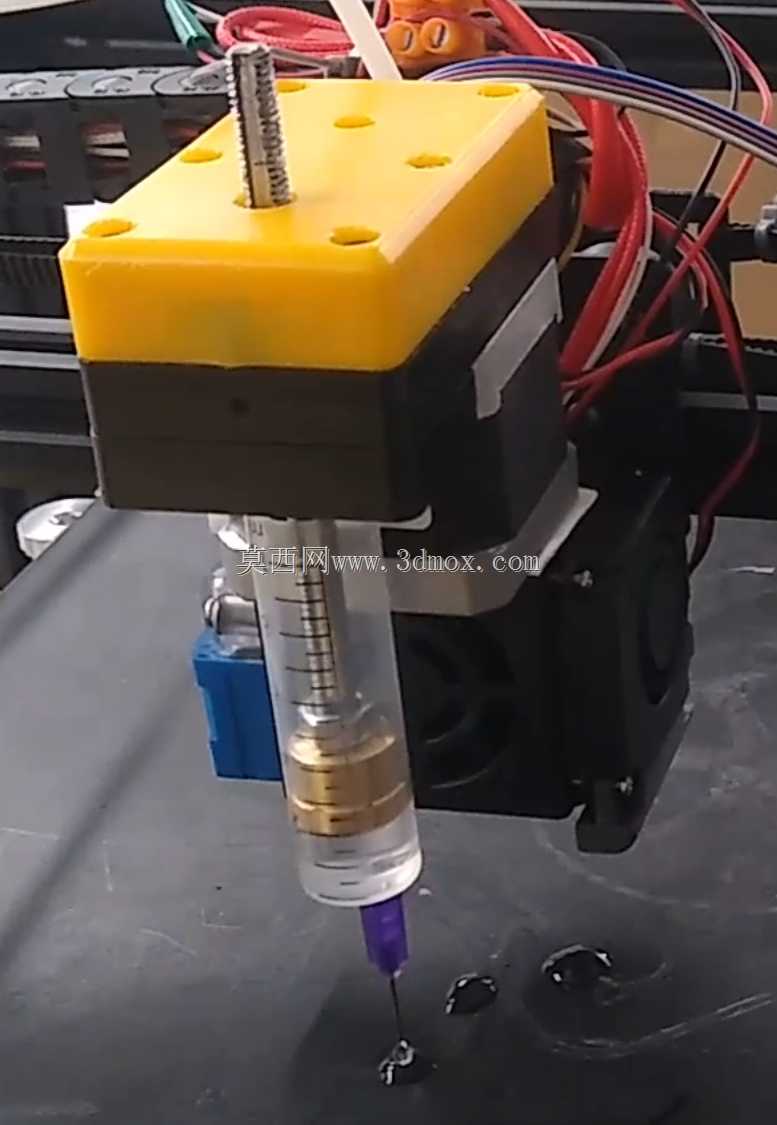

这款挤出执行头主要适配桌面级FDM成型设备的拓展改造场景，针对常规熔融丝材打印无法覆盖的液态、糊状胶体成型需求设计，可完成光敏胶、糊状粘接剂、低粘度陶瓷浆料等介质的定点定量挤出作业，在小尺寸制件粘接、多材料复合打印、柔性介质成型场景中可直接替换原有熔融挤出头使用，无需大幅改动原有设备的运动控制逻辑。从结构设计逻辑来看，整体采用分层堆叠的装配思路，上部为齿轮传动腔体，传动齿轮组采用啮合间隙补偿设计，保证步进电机动力传递过程中无回程间隙，避免出胶量出现脉冲式波动；传动腔体采用半透明罩壳封装，既可以直观观察齿轮啮合状态，也能阻挡外界粉尘落入传动副造成磨损。中部为主体安装基座，基座上预留的安装孔位完全匹配主流FDM设备的挤出头安装孔距，安装基面的平面度控制在0.05mm以内，安装后可保证出胶嘴与打印平台的垂直度偏差不超过0.1度，避免出胶偏移。下部为胶液存储与推送结构，针筒式储胶腔采用标准耗材接口，可直接适配市售常规规格的点胶针筒，更换胶料时无需拆解主体结构，只需拔出用完的针筒替换新的即可，大幅缩短换料调试时间；推送柱塞与针筒内壁的配合采用双道密封结构，可适配粘度范围在100cps到50000cps之间的糊状介质，推送过程中无胶液渗漏、无滞后泄压问题。设计阶段充分考虑了自制加工的可行性，除传动齿轮、螺纹嵌件建议采用PA或POM材质通过CNC铣削加工以提升耐磨性能外，其余结构件均可直接通过FDM工艺打印成型，黄铜材质的螺纹嵌件可直接压入打印件的预留安装孔内，解决塑料螺纹反复拆装后滑牙的问题。整体安装边界控制紧凑，横向最大尺寸不超过常规FDM挤出头的安装空间，安装后不会与设备的原有限位结构产生干涉，出胶嘴的伸出长度可根据实际打印需求通过上部的调节杆进行微调，调节行程覆盖0到15mm范围，可适配不同厚度的打印平台、不同层高的成型作业需求。实际运行过程中，传动结构的运行噪音控制在40分贝以内，连续出胶的流量偏差可控制在3%以内，可满足小批量多材料打印、实验室胶体成型测试、小型制件定点点胶粘接等场景的使用需求，无需额外配置独立的点胶控制器，直接复用原有设备的挤出控制信号即可完成驱动。
