四冲程柴油发动机核心传动结构展示

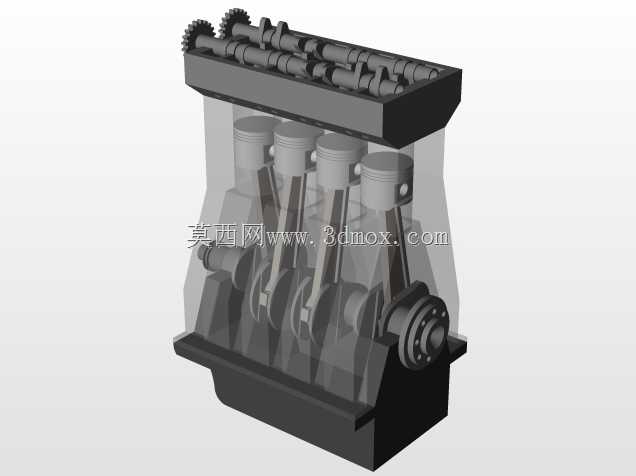

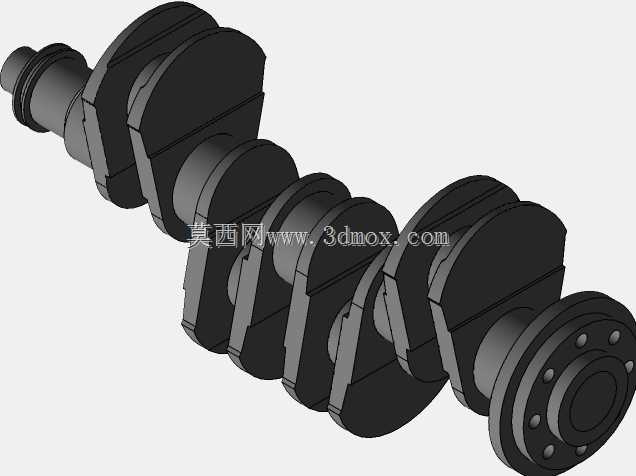

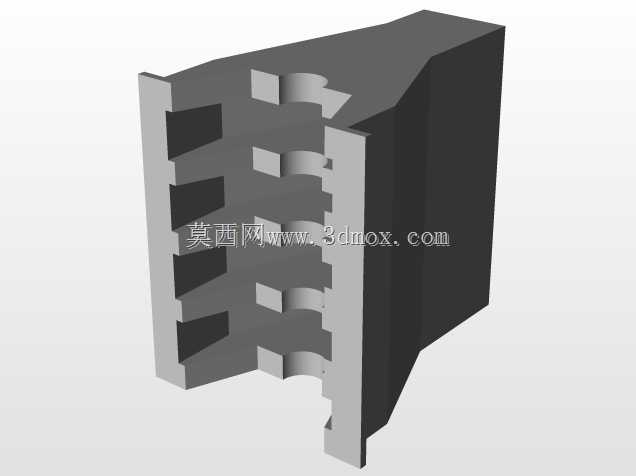

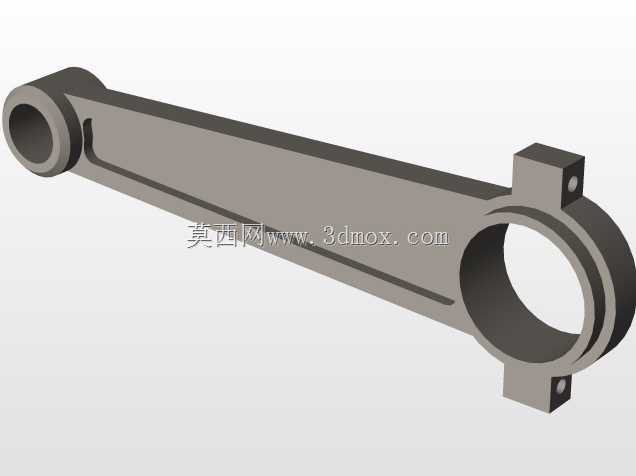

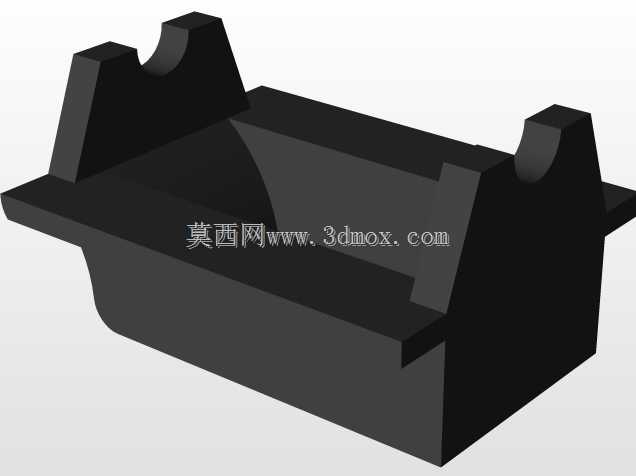

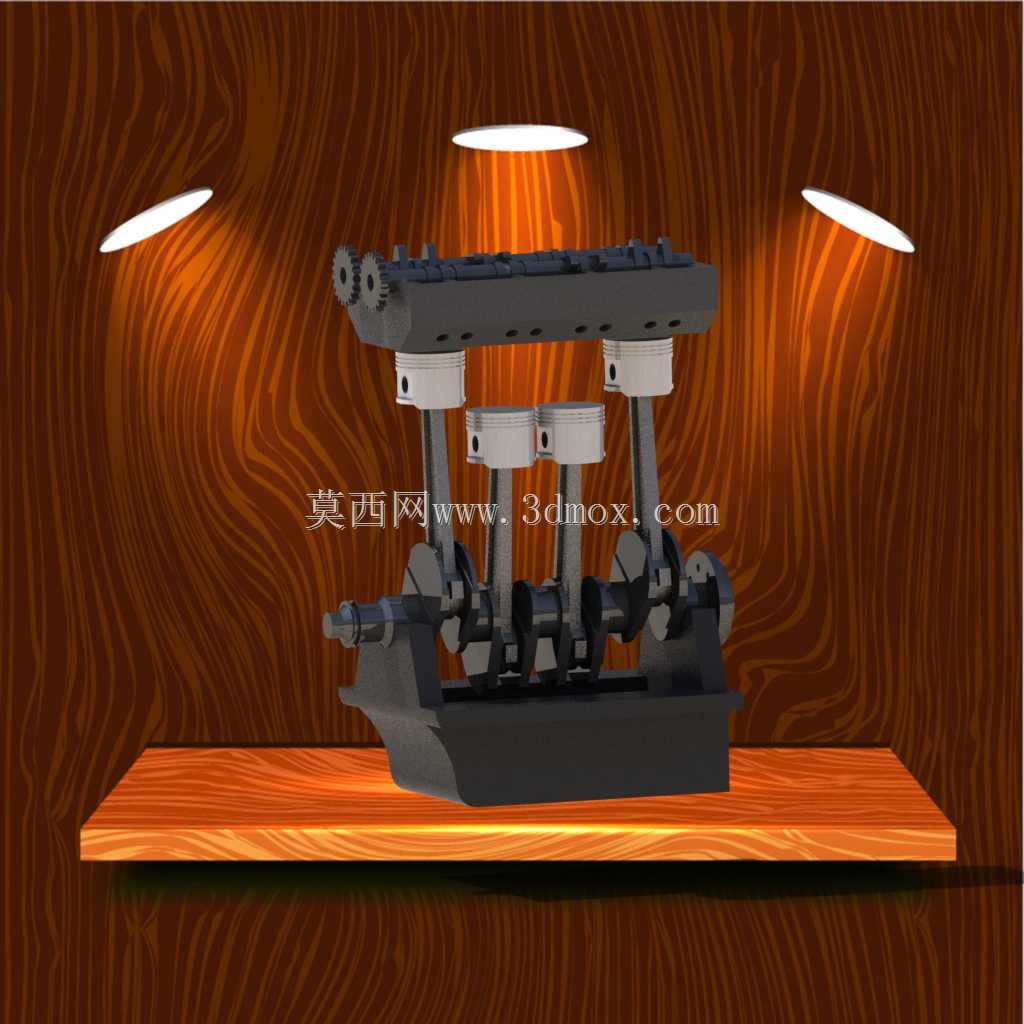

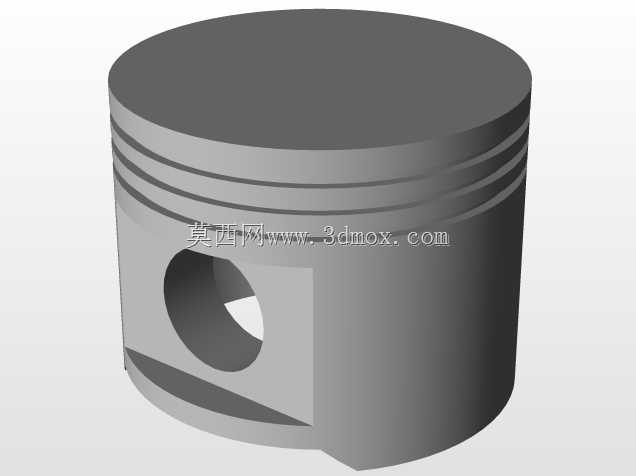

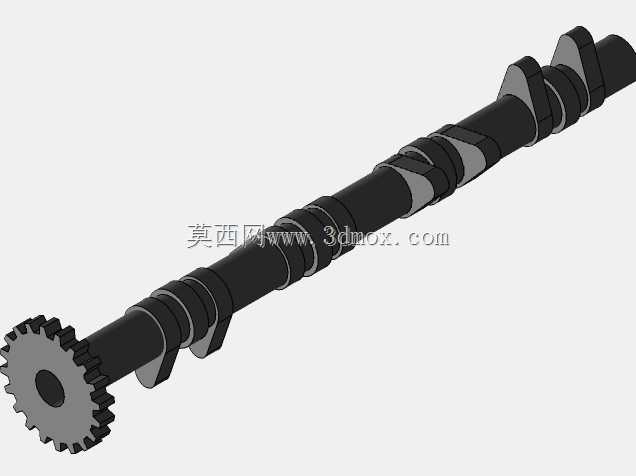

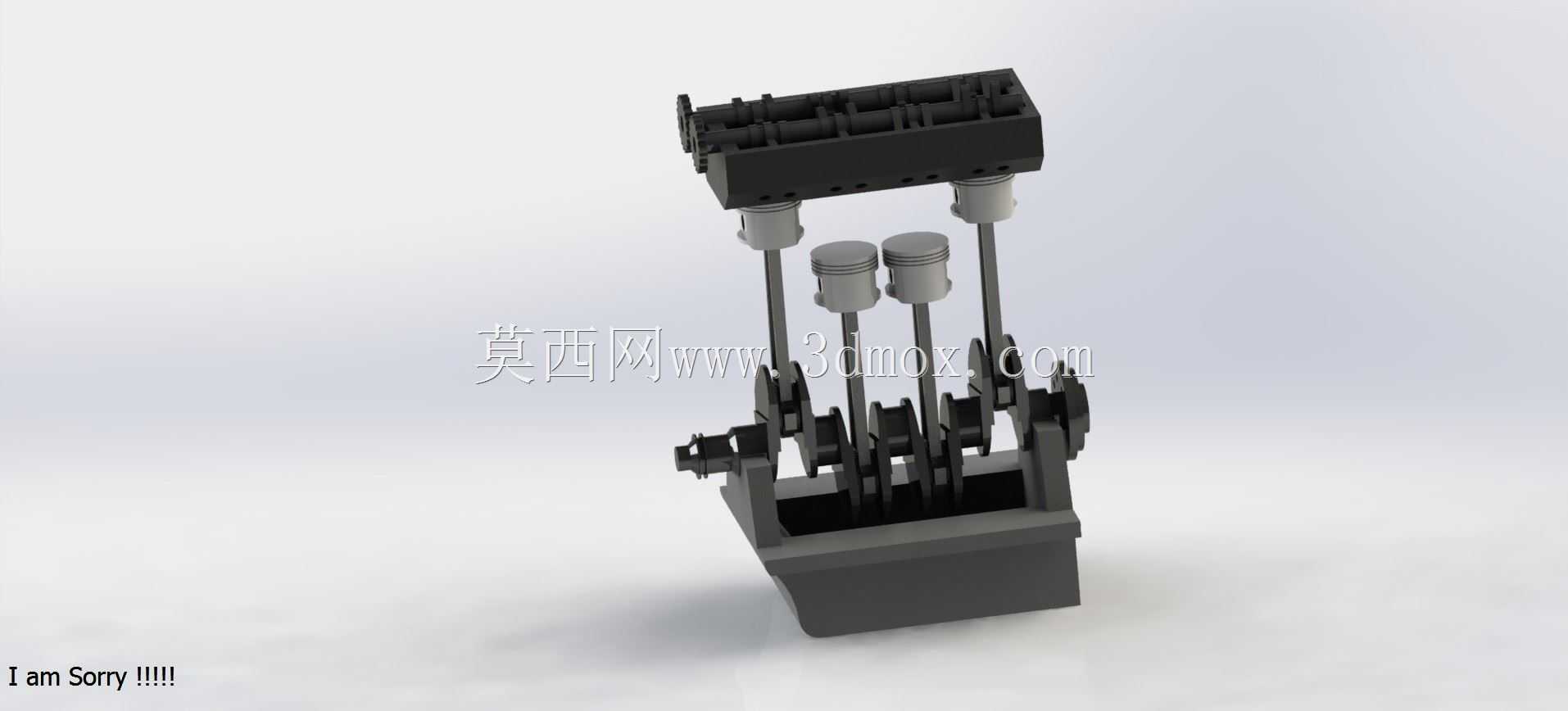

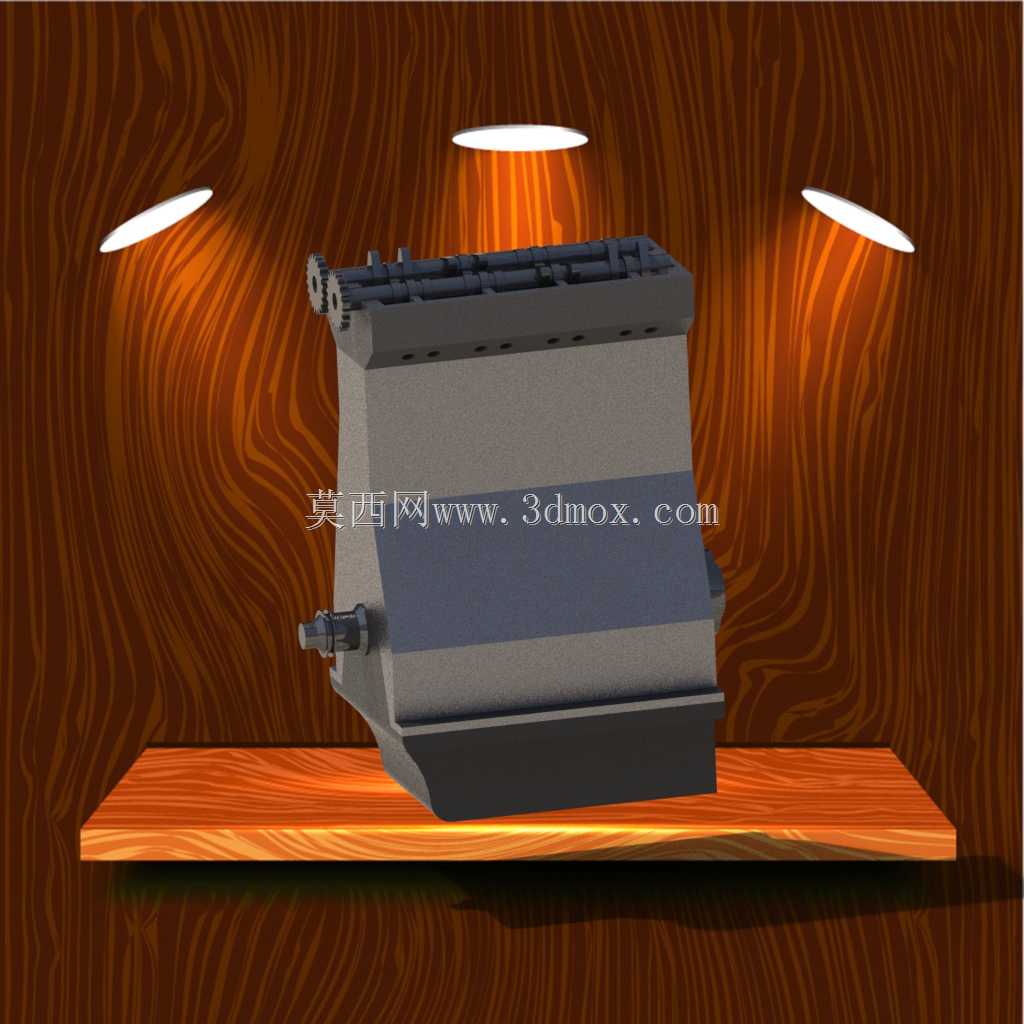

在商用车动力总成、农用机械、小型工程设备的动力单元开发环节，四冲程柴油发动机的核心传动结构直接决定整机的动力输出平顺性、燃油燃烧效率与长期运行可靠性，这套结构的三维建模完全围绕实际装机的功能需求展开，没有冗余的装饰性设计，每一处结构都对应实际运行中的受力传递与动作配合需求。从结构布局来看，这套模型完整还原了直列四缸柴油机的配气与曲柄连杆联动逻辑，缸体部分采用集成式曲轴箱设计，曲轴的支撑轴颈位置预留了标准轴瓦安装位，安装边界完全匹配常规小排量柴油机的机舱适配尺寸，横向安装孔位与周边附件的连接位置严格遵循行业通用的装配公差要求，可直接用于动力总成的搭载匹配验证。设计过程中优先考虑了冲程动作的时序配合：凸轮轴的凸轮型线经过反复校核，确保进排气门的开闭时机与活塞的上下止点位置完全对应，活塞在气缸内的往复行程经过精准测算，压缩比参数符合非道路柴油机的常规设计区间，连杆的大小头孔径分别匹配活塞销与曲轴曲柄销的配合公差，运动过程中不会出现干涉卡滞的问题。实际应用场景中，这类结构多用于30-100马力区间的小型柴油动力单元，可配套小型拖拉机、内河作业小艇、固定式发电机组等设备，建模时特意保留了各部件的装配间隙，比如活塞与缸壁的配合间隙、曲轴轴向窜动间隙、气门挺柱与凸轮的接触间隙，完全还原真实装机的装配状态，方便结构设计人员直接参考进行细节优化，也可用于教学场景下的四冲程工作原理演示，直观展示进气、压缩、做功、排气四个冲程中各部件的联动关系。外形层面，缸体的加强筋布局完全按照实际受力方向设计，曲轴箱侧壁的加强筋可承受曲轴运转时的交变冲击力，缸盖部分的螺栓孔位置与缸体的螺纹孔一一对应，安装时可直接按照标准螺栓扭矩完成紧固，不需要额外调整孔位。整套结构的运动逻辑经过运动仿真验证，曲轴运转时通过连杆带动活塞完成往复直线运动，同时曲轴前端的正时传动结构带动凸轮轴同步转动，精准控制进排气门的升降动作，整套动作循环完全符合四冲程柴油机的工作原理，没有出现时序错位或者结构干涉的问题，可直接作为同类型动力产品开发的结构参考模板，帮助设计人员缩短前期结构方案的验证周期。
