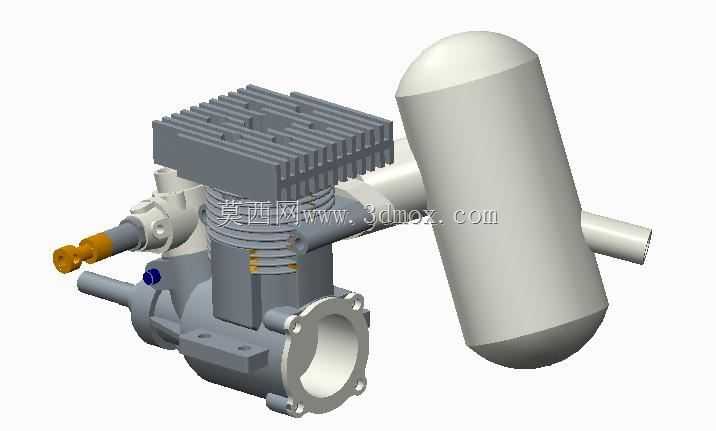

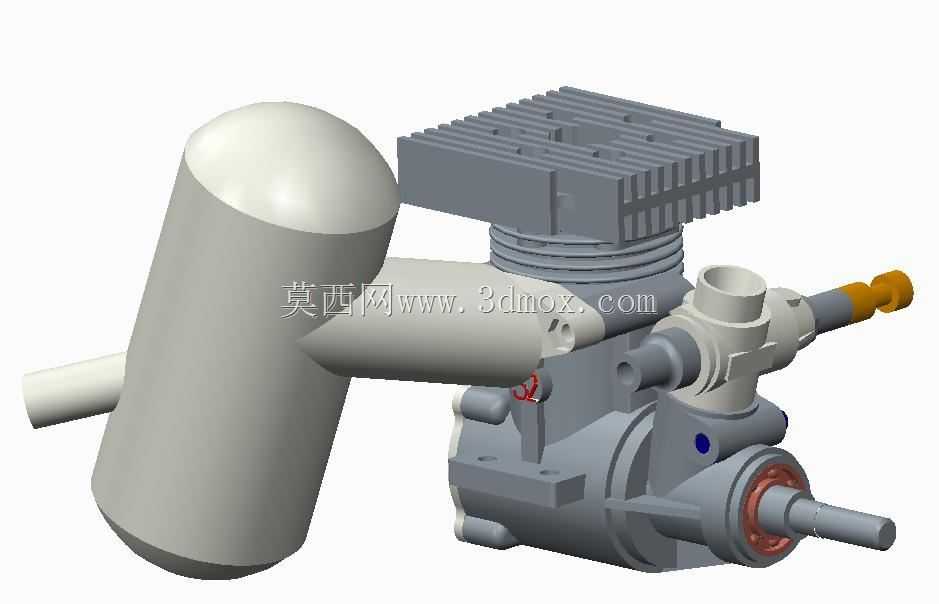

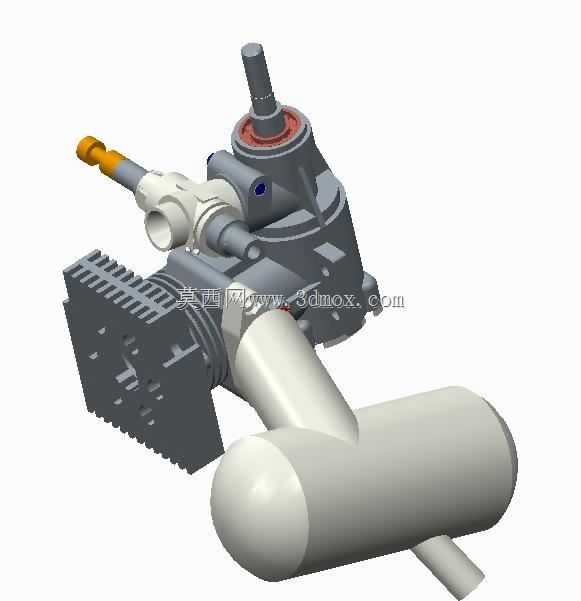

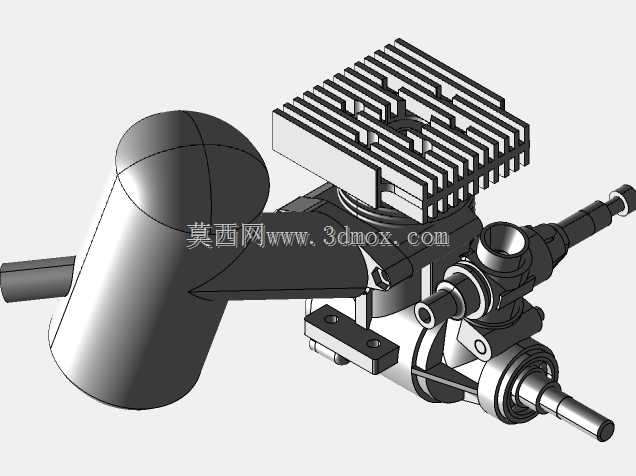

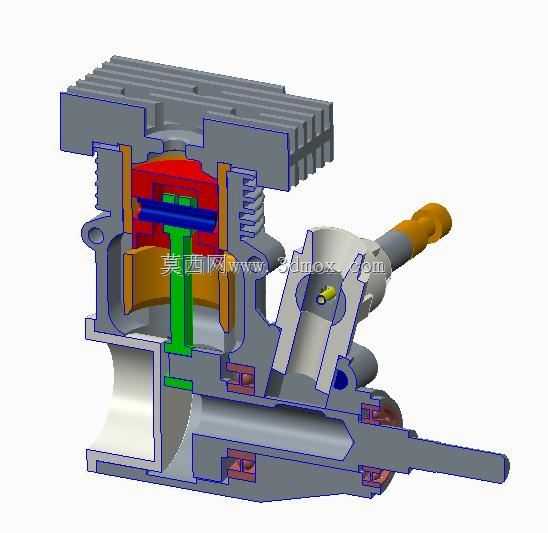

航模用OS32单缸二冲程发动机剖视结构

该结构为适配小型遥控直升机的动力核心，主要面向航模飞行场景提供动力输出，匹配轻量级航模机身的负载与动力需求，可在高转速工况下持续输出稳定功率，满足特技飞行、悬停等不同航模操作状态下的动力响应要求。从结构设计来看，采用单缸侧置排气的二冲程布局，气缸外壁设置密集散热鳍片，无需额外水冷结构即可依靠飞行过程中的迎面气流完成散热，适配航模设备轻量化、无复杂附属系统的设计要求。活塞通过活塞销与连杆连接，连杆下端与曲轴组件配合，将活塞的往复直线运动转化为曲轴的旋转运动，曲轴输出端可直接连接航模的传动齿轮组，将动力传递至主旋翼与尾旋翼系统。设计过程中优先控制整体重量与安装边界，气缸与曲轴箱采用一体化集成的壳体结构，减少分体连接带来的额外重量与密封隐患，化油器安装座设置在气缸侧部倾斜位置，可直接匹配航模的燃油供给管路，安装时仅需固定曲轴箱底部的两个安装点位即可完成整机固定，无需额外设计复杂的安装支架。从功能特性来看，该结构省略了冗余的附属部件，仅保留核心做功组件，曲轴箱内部设置有气道结构，可在活塞往复运动过程中完成混合气的预压缩，配合气缸壁上的气口实现扫气、排气过程，无需复杂的配气机构即可完成二冲程工作循环，有效降低了整体结构复杂度与故障率，适配航模设备高可靠性、低维护成本的使用需求。剖视结构清晰展示了内部各组件的配合关系，活塞环与气缸壁的配合间隙、连杆大小端的轴承安装位、曲轴的动平衡配重结构都做了对应还原，可用于航模动力系统的结构原理展示，也可作为小型内燃机结构设计的参考样例，帮助设计人员理解小排量二冲程发动机的气路布局、组件配合逻辑与安装固定方式。在实际安装适配中，该动力单元的输出轴长度与直径匹配常规航模传动系统的连接尺寸，散热鳍片的排布方向与航模飞行时的气流方向平行，可最大化利用飞行气流带走气缸做功产生的热量，避免长时间高转速运行下出现过热工况，曲轴两端的轴承支撑位采用过盈配合设计，可承受高转速下的径向载荷，减少运行过程中的振动传递，提升航模飞行过程中的稳定性。
