高精度智能手机USB数据传输线缆

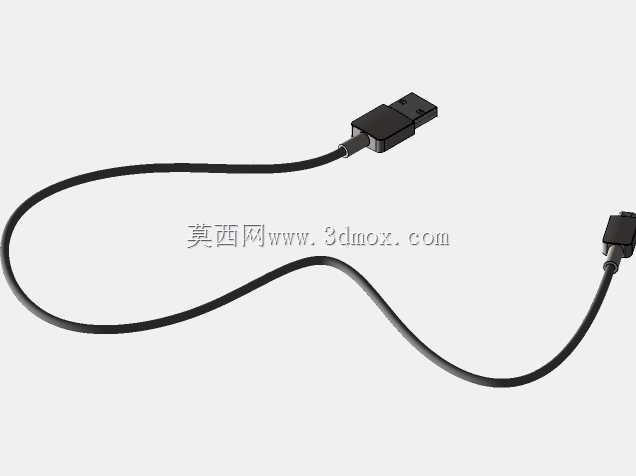

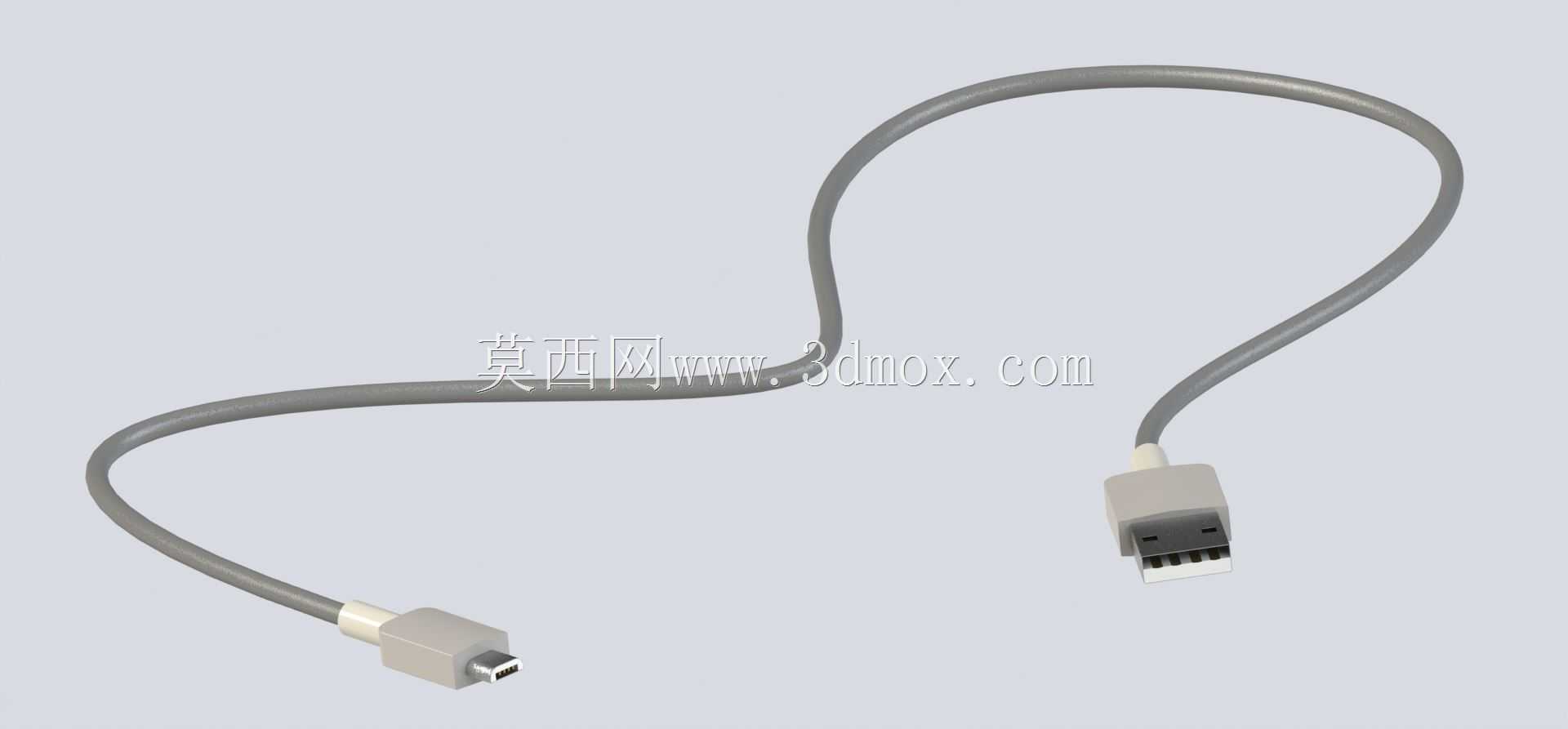

日常消费电子设备的互联场景中，这类USB传输线是覆盖最广的信号与电力传输载体，从消费级的智能手机、平板、便携数码外设，到工业场景里的手持数据采集终端、小型检测仪器的调试接口，都能见到同结构线缆的应用，它承担着设备间数据交互、终端供电补能的核心作用，是小型电子设备不可或缺的配套部件。做这款线缆的三维建模时，首先要理清实际使用中的形变逻辑，线缆本身采用柔性包覆结构，内部是多股铜质导芯加屏蔽层，外部是PVC或TPE材质的绝缘护套，建模时不能把线体做成僵硬的固定形态，要还原自然弯曲状态下的弧度变化，同时要兼顾两端接头的硬连接结构和线身柔性特征的衔接过渡，避免出现接头与线身衔接处的生硬折角，符合实际产品的装配逻辑。两端接头的尺寸是建模时需要严格把控的部分，A型USB公头端要符合通用USB接口的标准尺寸规范，金属插片的位置、塑料基座的卡位、外壳的包裹尺寸都要和通用接口的适配边界匹配，保证虚拟装配时能顺利插入对应母座，不会出现尺寸干涉；另一端的Micro USB公头同样要遵循对应接口的尺寸标准，接头处的金属外壳、插针定位、尾部的应力释放护套都要还原真实结构，尾部的渐变护套是容易被忽略的细节，这个结构是用来缓解线身反复弯折时的应力集中，避免线芯在接头根部断裂，建模时要做出护套从接头端到线身的平滑直径过渡，还原实际的抗弯折设计。线身的直径要和内部芯线的排布匹配，常规这类线缆的线径在3-4mm区间，建模时选取的弯曲形态是日常使用中最常见的自然垂放状态，既没有过度弯折超过线缆的最小弯曲半径，也没有完全拉直，能直观体现产品的柔性特征，同时在渲染表现上，线身的哑光质感、接头塑料部分的磨砂质感、金属插片的轻微金属光泽都要贴合真实材质，方便结构设计人员在做数码产品整机装配、配件展示、周边结构设计时直接调用，不用再重新搭建线缆的基础形态，也能给数码配件的结构验证、包装设计的空间排布提供准确的尺寸参考。在实际的产品开发环节，这类线缆模型还可以用来验证设备收纳空间的线缆预留长度，比如便携设备的配套线材收纳槽尺寸设计，就可以通过调整模型的弯曲形态，模拟不同盘绕方式下的占用空间，确认收纳槽的深度、宽度是否满足线材放置需求，避免出现设计的收纳空间过小无法放入线材，或者空间过大导致线材晃动产生异响的问题；同时在做接口周边的结构设计时，也能通过模型确认接头插入后，接头尾部的线身弯曲会不会和周边的壳体、结构件产生干涉，提前优化接口周边的让位结构，减少开模后的改模风险。
