3.3英寸全频扬声器驱动单元结构设计

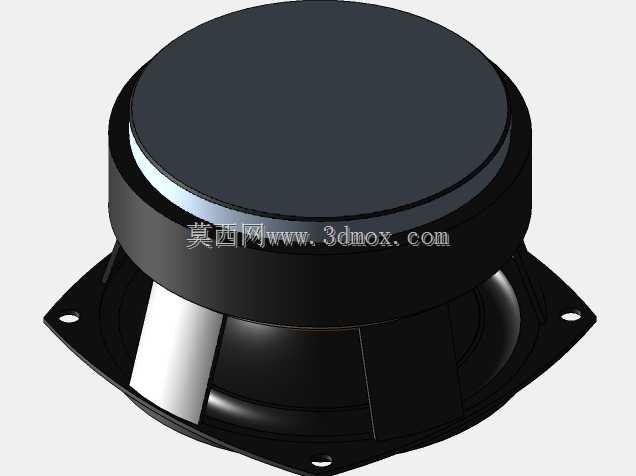

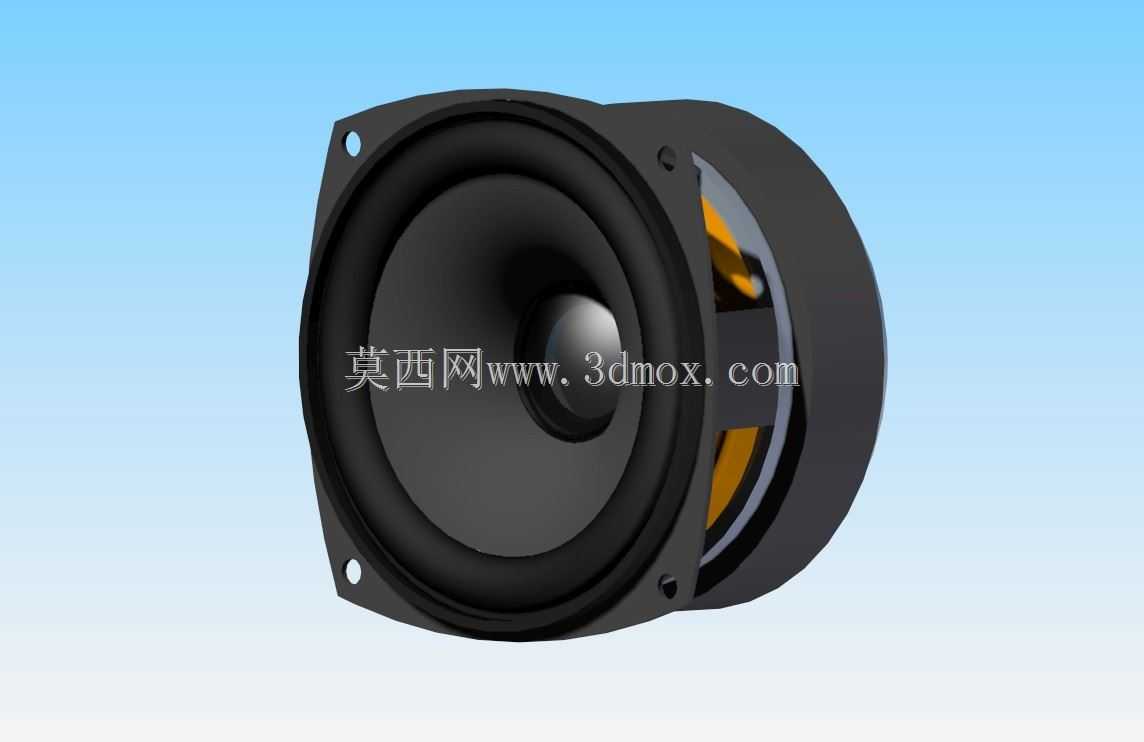

在桌面近场监听、嵌入式背景音乐、小型便携扩声设备的结构选型阶段，这类3.3英寸全量程驱动单元是兼顾频响覆盖与安装空间的常用方案，不同于分频系统需要匹配高低音单元与分频网络的复杂设计，全频单元可在有效频带内独立完成中低频到中高频的声电转换，能大幅简化整机的腔体结构设计难度，减少分频元件带来的信号损耗与相位偏差。从结构设计逻辑来看，该单元采用方形带安装孔的盆架结构，四个角位预留的沉头安装孔可直接通过螺丝固定在音箱面板或设备安装位上，安装边界清晰，不需要额外设计定制转接支架，适配常规的小型密闭箱、倒相箱腔体结构，盆架边缘的密封平面可配合泡棉密封条实现与安装面板的紧密贴合，避免腔体漏声影响低频响应。振膜采用锥盆结构搭配中心防尘帽，这种设计在保证振膜刚性的同时能有效分割振动带来的频响峰谷，折环采用顺性适中的橡胶材质，可保证振膜往复运动的线性行程，减少大信号输入下的非线性失真。磁路部分采用外露式的磁钢结构，搭配定心支片保证音圈在磁隙中的居中位置，避免运动过程中出现擦圈问题，磁路后端的结构设计预留了足够的散热空间，可在长时间额定功率工作下导出音圈产生的热量，降低功率压缩效应，提升工作稳定性。在实际工程应用中，这类单元常被用于桌面多媒体音箱、车载改装中音单元、公共广播吸顶喇叭的核心发声部件，设计建模时需要重点匹配安装孔位的中心距、单元的整体嵌入深度，避免与腔体内部的功放板、接线结构产生干涉，同时要根据单元的Thiele-Small参数匹配对应容积的腔体，才能保证设计出的整机频响曲线符合预期。建模过程中还原了盆架的注塑加强筋结构、振膜的曲面弧度、磁路组件的装配层级，可直接用于产品外观渲染、安装干涉检查、整机结构装配验证，不需要重新测绘基础外形尺寸，能缩短电声产品的前期开发周期。
