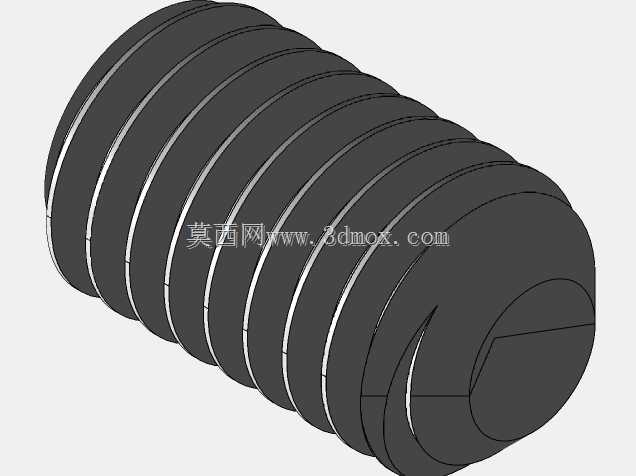

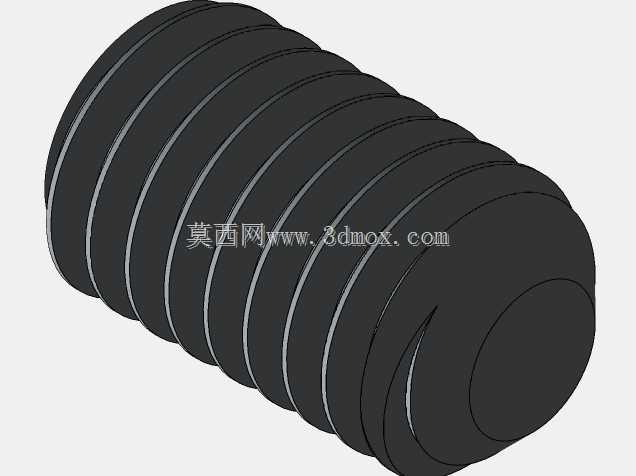

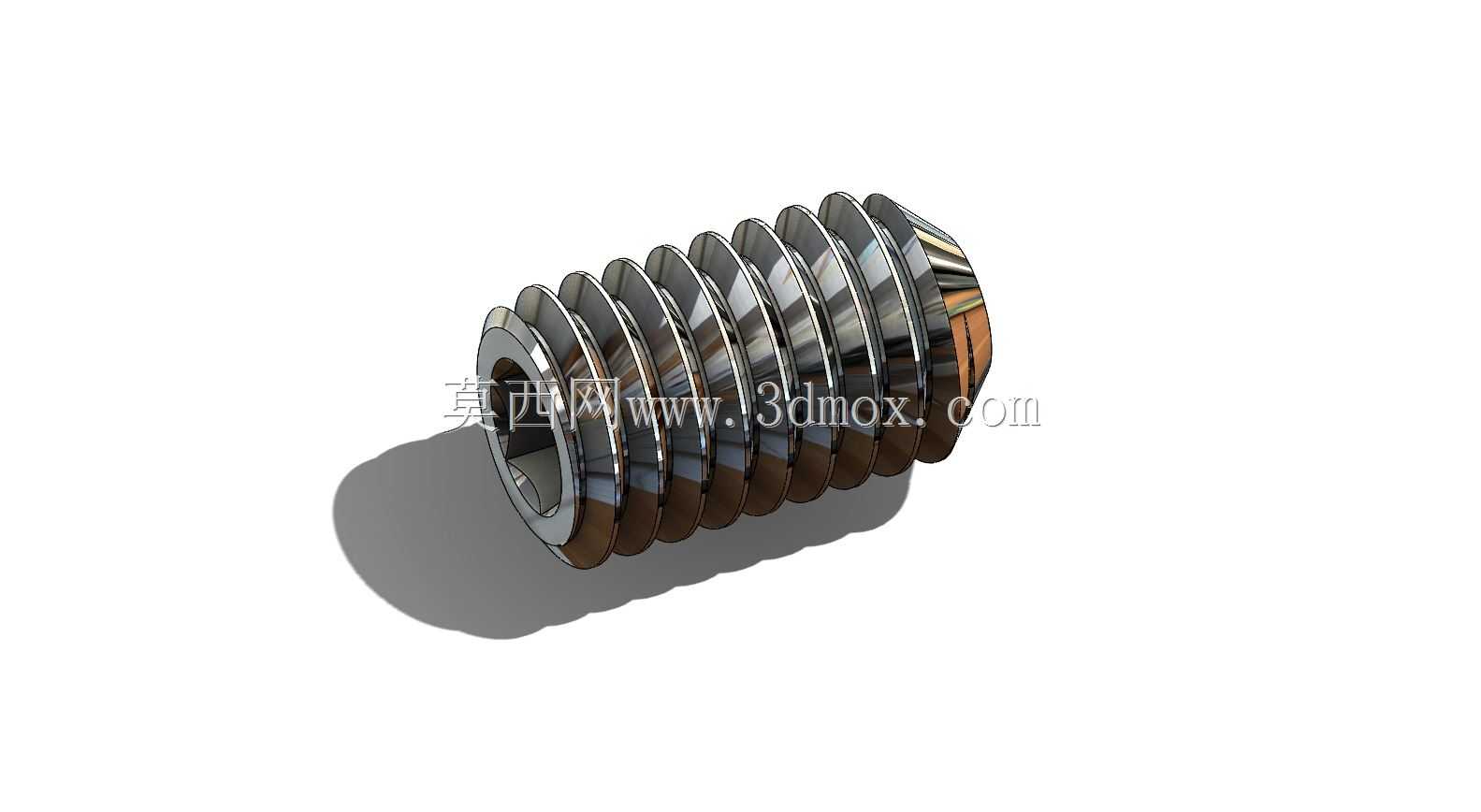

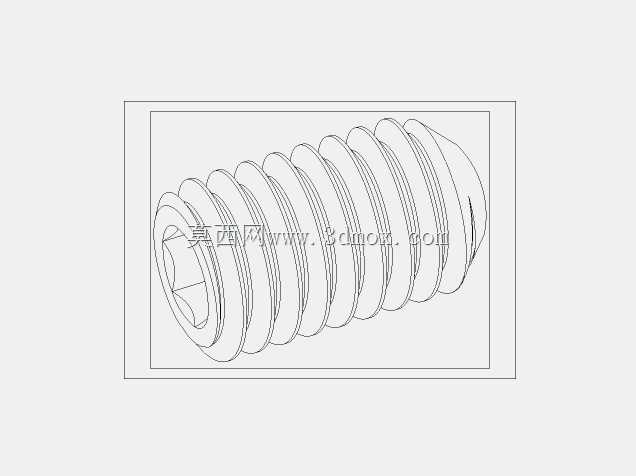

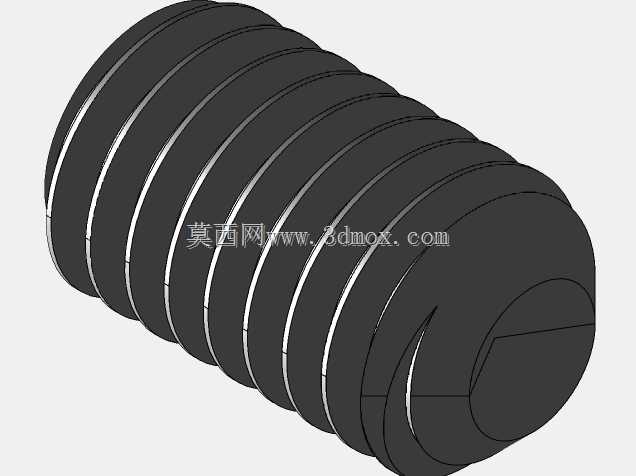

杯形点内六角固定螺钉机械结构设计

在各类机械装配场景中，这类杯形点内六角固定螺钉的应用覆盖了从精密仪器到重型设备的诸多环节，不同于普通外六角螺栓的贯通连接属性，它的核心作用是实现零部件间的相对位置固定，避免运转过程中出现轴向窜动、周向滑移的问题。很多刚接触结构设计的从业者容易忽略紧定螺钉的选型细节，实际上杯形点的端头设计是经过长期工程验证的优化结构，相比平端紧定螺钉，杯形点在拧紧后会在被紧固件表面压出微小的定位凹痕，接触应力分布更均匀，既不会像锥端螺钉那样对被连接件造成过深的压伤破坏零件基体，又能提供足够的锁紧摩擦力，在频繁受振动载荷的工况下，防松表现远优于平端结构。设计这类螺钉的三维模型时，首先要明确螺纹段的全牙结构特征，因为紧定螺钉是完全拧入基体螺纹孔内，没有外露的光杆段，牙型角严格遵循普通公制螺纹的60度标准，牙距公差要控制在中等精度配合区间，既保证拧入时的顺畅度，又避免螺纹间隙过大导致的锁紧失效。内六角驱动槽的深度设计需要匹配标准内六角扳手的插入深度，槽口边缘要做微小的倒角处理，避免扳手插入时出现卡滞，同时要保证槽底的同轴度，防止拧紧过程中出现扳手滑脱的问题。杯形端头的弧面尺寸是整个零件的设计核心，弧面的曲率半径要适配常见的轴类零件外圆尺寸，当螺钉顶紧在轴面时，弧面能和轴面形成足够的接触面积，不会因为应力集中在轴表面压出过深的凹痕，后续拆卸调整时也不会影响轴的转动精度。从安装边界来看，这类螺钉的长度规格覆盖范围较广，选型时需要保证螺钉拧入基体后，端头伸出长度刚好顶紧被固定件，不能出现过长导致螺钉端头干涉其他运动部件，也不能过短导致顶紧力不足。在传动组件的装配中，比如齿轮和轴的周向固定、带轮和轴的位置锁定、轴承内圈的轴向限位，都能看到这类螺钉的应用，尤其是在空间受限无法使用键连接或者销连接的位置，内六角紧定螺钉可以从径向直接拧入，不需要额外的安装操作空间，装配效率远高于其他定位方式。建模过程中要注意螺纹收尾处的退刀结构，虽然实际生产中紧定螺钉的螺纹收尾是自然成型，但三维模型里要还原出合理的收尾角度，避免后续做装配干涉检查时出现误判，端头的杯形弧面和螺纹外圆的过渡位置要做微小的圆角处理，消除应力集中的锐角，这一点在热处理工序中尤为重要，锐角位置容易在淬火时出现开裂问题。很多设备运维人员在更换这类螺钉时，会忽略内六角槽的清洁，槽内积存的油污和铁屑会导致扳手插入深度不足，拧紧时容易拧滑槽口，所以设计时槽口的尺寸公差要取负偏差，保证标准扳手能完全插到底，传递足够的拧紧扭矩。
