半入耳式真无线蓝牙耳机及充电仓结构设计

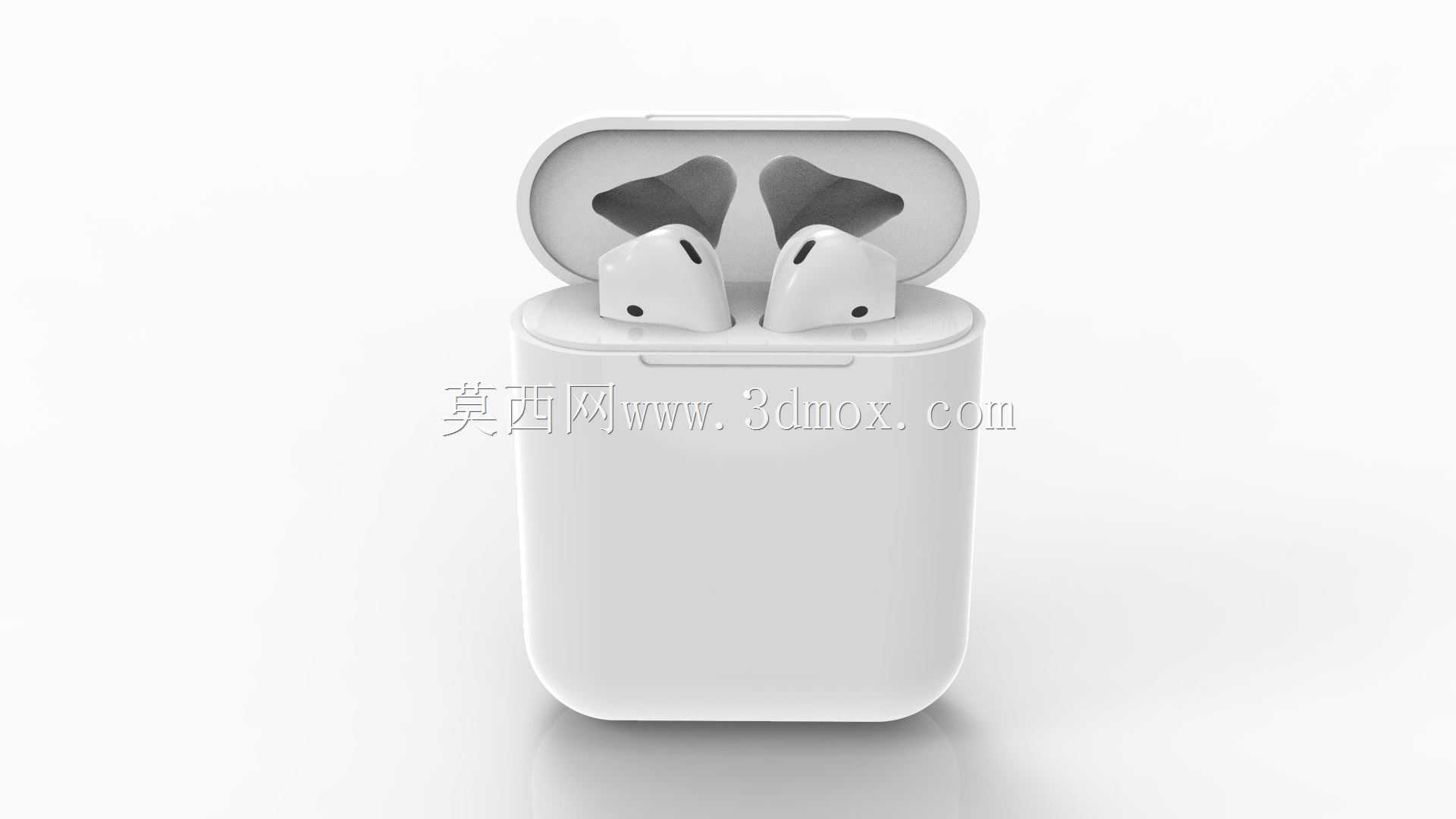

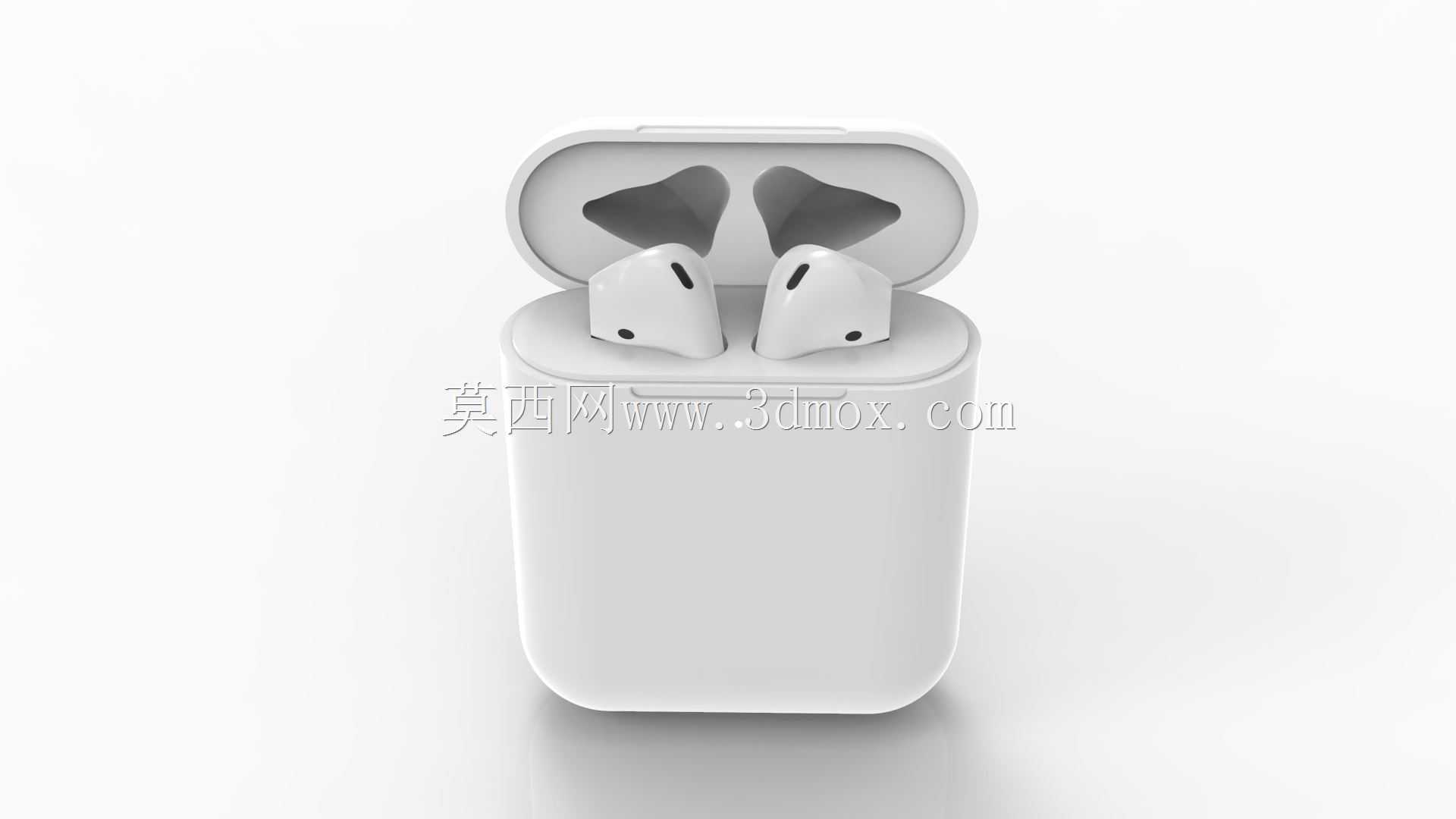

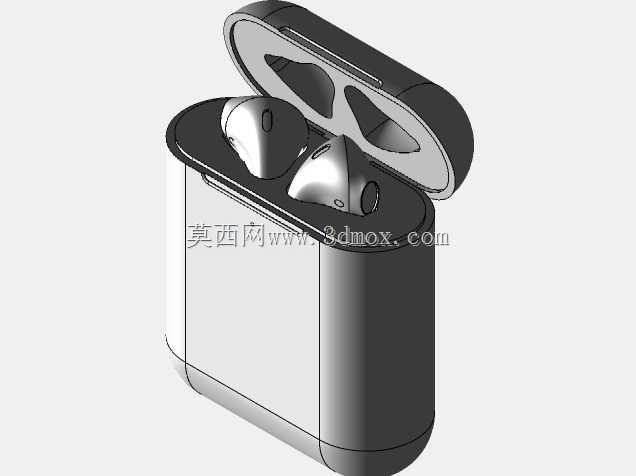

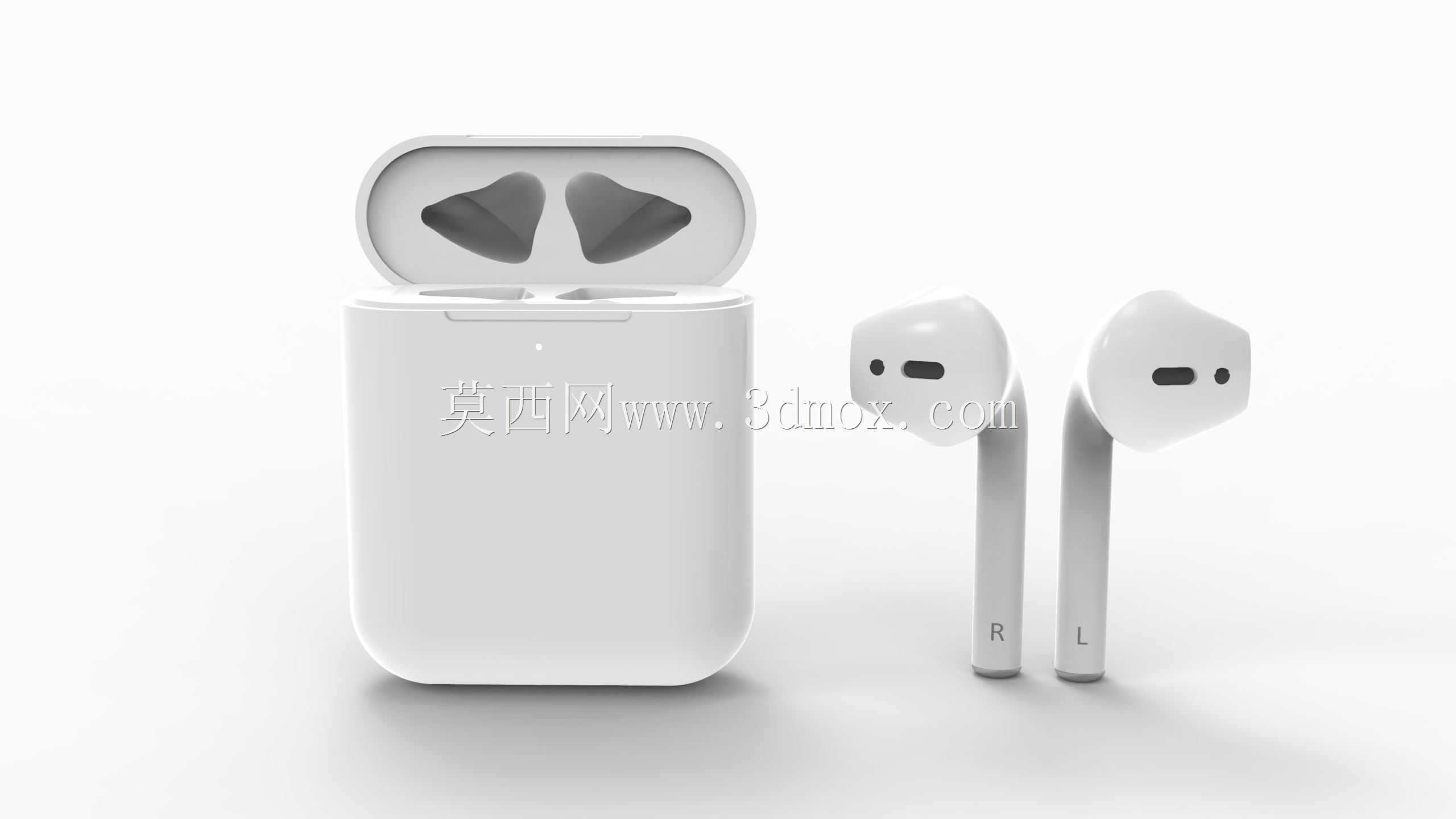

本次建模还原的半入耳式真无线蓝牙耳机，是当前消费电子领域应用极广的个人音频终端设备，日常通勤、办公通话、运动休闲场景下都能见到这类产品的身影，建模过程中优先还原了产品实际使用中的结构逻辑，而非单纯复刻外观曲面。从实际使用逻辑出发，耳机本体采用半入耳形态，耳柄处集成了触控感应区域与通话麦克风开孔，出音嘴位置做了适配耳道轮廓的弧度处理，佩戴时不会对耳道造成过度挤压，单耳重量控制在常规消费级产品的合理区间，长时间佩戴也不会产生明显的坠胀感。耳机内部的腔体划分在建模时做了对应预留，出声通道、电池仓、主板安装位的边界都做了清晰的结构区分，方便后续做结构验证或者改型设计时直接调用。配套的充电仓采用圆角长方体造型，整体轮廓做了大R角过渡，握持时不会硌手，仓盖与仓体的开合转轴位置设置在背部，合模线位置沿着仓体中部分布，日常开合的阻尼结构预留空间也在建模中做了体现，仓内的耳机放置槽完全贴合耳机外轮廓，放入后可以实现精准对位，保证充电触点能够稳定接触。充电仓底部预留了充电接口的安装位，内部空间划分出电池放置区、主板固定位、磁吸组件安装槽，其中磁吸组件分别布置在仓盖对应位置和耳机槽侧边，既可以保证仓盖闭合后不会意外松脱，也能在耳机放入时自动吸附归位。建模过程中所有曲面都做了连续性处理，没有出现碎面或者曲率突变的问题，耳机与充电仓的配合间隙控制在消费电子产品的常规装配公差范围内，既不会出现间隙过大晃动的问题，也不会因为间隙过小导致装配干涉。从结构设计的角度来看，这套模型可以作为同类型耳机产品开发的参考基底，不管是做外观改型、内部结构调整，还是做渲染展示、手板制作前的结构验证，都可以直接拆分各个部件进行调整，不需要重新做基础曲面的搭建。耳机的出声孔、泄压孔、麦克风开孔的位置都按照实际产品的声学逻辑做了布置，没有出现位置偏移或者遗漏的情况，充电仓的指示灯位置设置在仓体正面开合缝下方，充电状态下可以清晰看到灯光提示，不会被仓盖遮挡。
