透明玻璃外壳螺口白炽灯泡结构设计

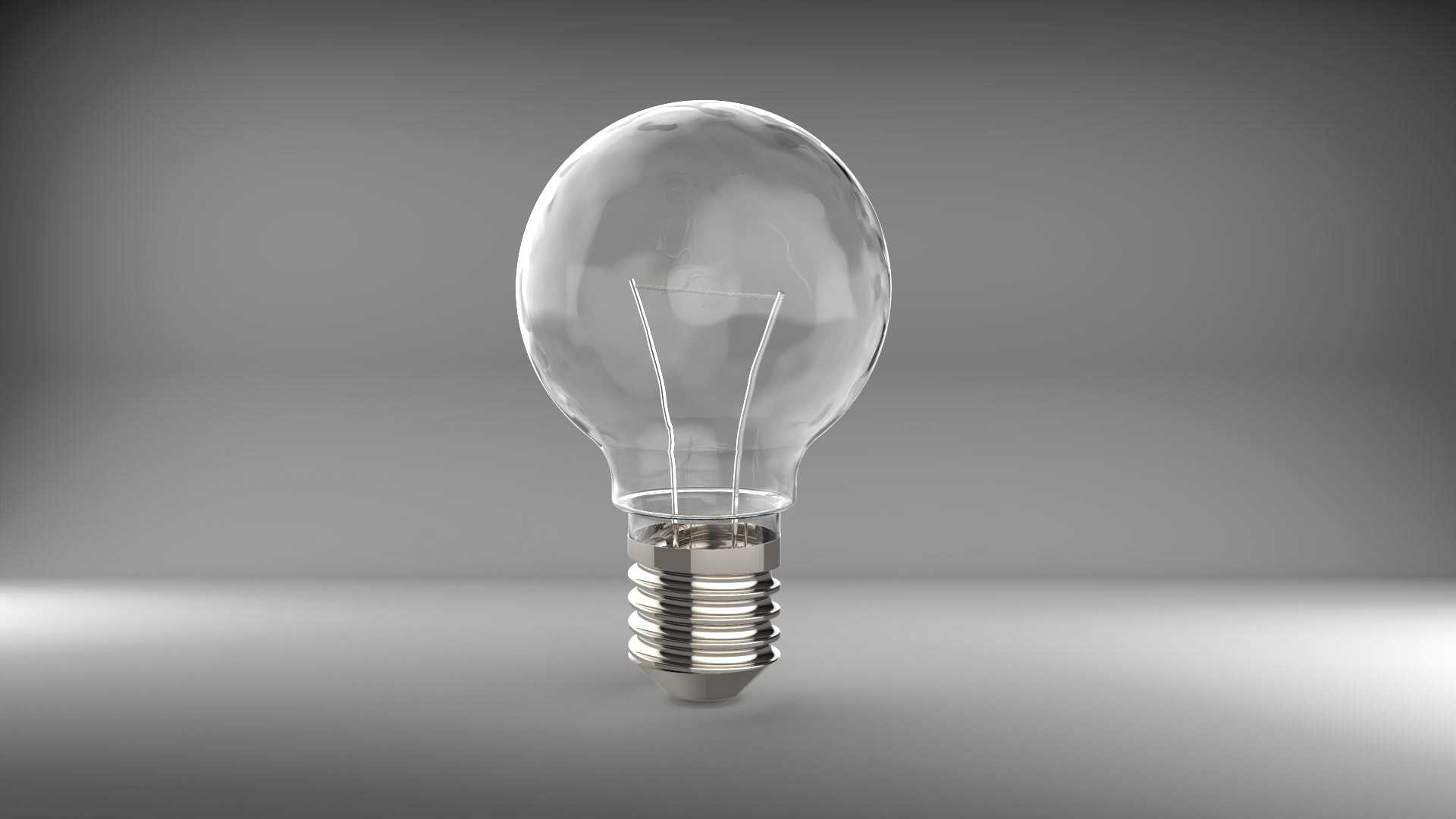

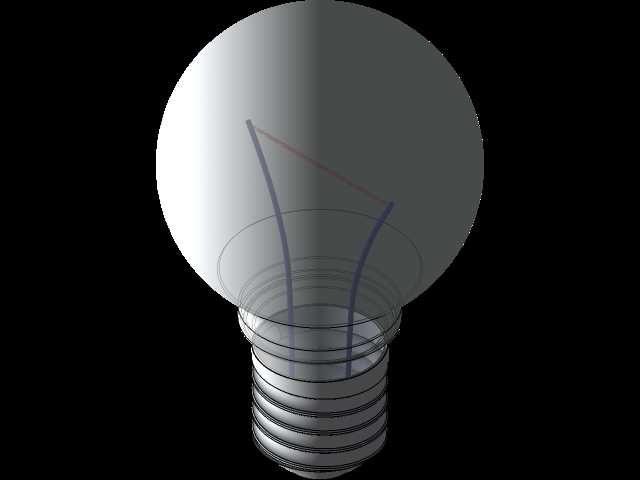

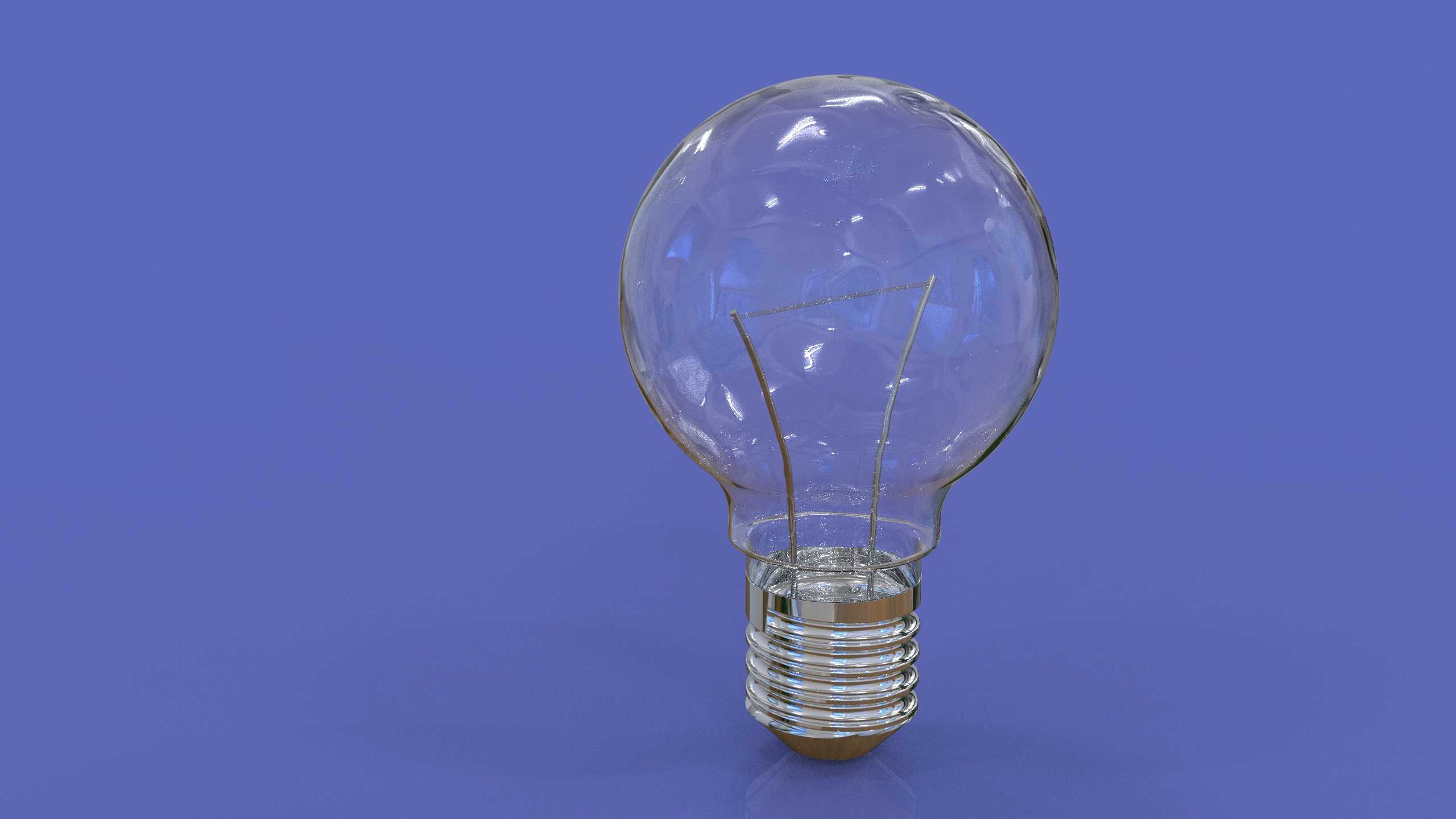

日常照明场景里，这类螺口白炽灯泡是最基础的电光源载体，不管是民用住宅的室内顶灯、壁灯，还是工业厂区临时检修的手持工作灯，或是设备舱内的局部照明点位，都能看到这类结构的身影，它的核心作用是将电能通过灯丝的热效应转化为可见光，为对应空间提供基础照明支撑。从结构拆分来看，整个产品分为三个核心功能段：最上部的玻璃泡壳是透光与保护腔体，采用薄壁吹制玻璃结构，内部抽成真空并填充惰性保护气体，避免灯丝在高温下快速氧化烧蚀，泡壳的梨形外形是经过长期迭代的经典轮廓，既能够保证内部灯丝的热量均匀向外散逸，也能让光线在泡壳内壁形成均匀的漫反射，避免局部光斑过强造成的眩光问题。中部的灯丝支撑结构采用细金属导丝搭配玻璃压封的固定方式，两根导丝从灯头内部延伸至泡壳腔体内部，顶端连接螺旋盘绕的钨丝灯丝，灯丝的盘绕圈数、展开长度直接匹配额定工作电压下的电阻值，保证通电后能够达到2000K以上的工作温度实现发光，导丝与玻璃压封的位置要保证绝对的气密性，一旦出现微漏就会导致内部惰性气体逸出，灯丝通电后会瞬间烧断。下部的螺口灯头是整个灯泡的安装与导电接口，采用标准E系列螺口尺寸，金属螺纹部分作为零线导电触点，灯头顶端的绝缘锡点作为火线导电触点，螺纹的螺距、牙型完全匹配通用螺口灯座的安装尺寸，安装时只需要将灯头对准灯座顺时针旋入到位，就能同时完成机械固定与电路导通，不需要额外的接线操作，更换维护的效率非常高。在做三维结构设计的时候，首先要确定的是安装边界尺寸，螺口部分的外径、有效旋合长度必须严格符合通用灯座的配合公差，不能出现旋入过松导致接触不良，或是旋入过紧卡滞无法拆卸的问题；玻璃泡壳的最大外径要控制在常规灯座的容纳范围内，避免泡壳直径过大与灯座周边的装饰罩、固定结构产生干涉。泡壳的壁厚要均匀控制在1mm左右，过薄会导致机械强度不足，运输安装过程中容易受外力碎裂，过厚则会增加玻璃材料的用量，同时降低光线的透过率，影响实际照明亮度。灯丝的安装位置要处于泡壳的几何中心轴线上，偏移量过大会导致泡壳局部受热不均，长期工作时容易出现玻璃受热应力不均炸裂的问题，同时灯丝偏心也会导致发光角度偏移，影响配光效果。灯头与玻璃泡壳的衔接位置采用粘胶固定，粘胶层的宽度、深度要保证两者的连接强度，满足安装旋拧时的扭矩要求，不会出现旋拧灯泡时泡壳与灯头脱离的情况。在实际工程应用中，这类灯泡的结构也是很多特殊光源的基础载体，比如将泡壳内壁涂覆荧光粉就能做成荧光节能灯，更换内部灯丝结构加入卤素填充气就能做成卤素灯，调整泡壳外形与灯头尺寸就能适配各类特殊设备的照明需求，其核心的螺口连接、玻璃密封、灯丝支撑的结构逻辑，是所有热辐射电光源的设计基础。做结构建模的时候，要重点关注螺口的螺纹牙型建模精度，螺纹的收尾、退刀位置要符合实际冲压加工的工艺特征，不能出现建模特征与实际加工工艺不符的问题；玻璃泡壳的曲面要做连续曲率过渡，避免出现曲面折痕，否则渲染和工程出图的时候会出现光影断层，不符合实际产品的外观特征；内部灯丝的螺旋结构要还原实际的盘绕节距，不能做成简单的直线结构，要体现出钨丝高温定型后的螺旋形态，导丝与玻璃压封位置的收口结构也要做出来，还原实际产品的封接工艺特征。这类结构看似简单，实则每一处尺寸都经过了上百年的应用迭代，从泡壳的外形曲线到螺口的配合公差，再到内部灯丝的支撑位置，都要兼顾光学效果、散热需求、安装通用性、结构强度多个维度的要求，哪怕是1mm的尺寸偏差，都可能导致产品无法适配通用灯座，或是使用寿命大幅下降。
