氧乙炔割炬结构设计三维数模

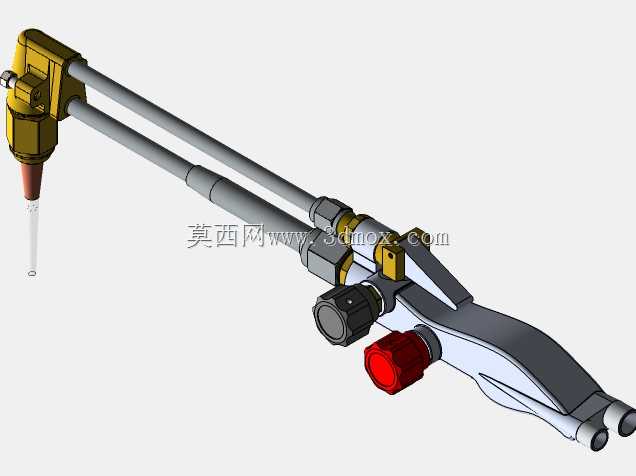

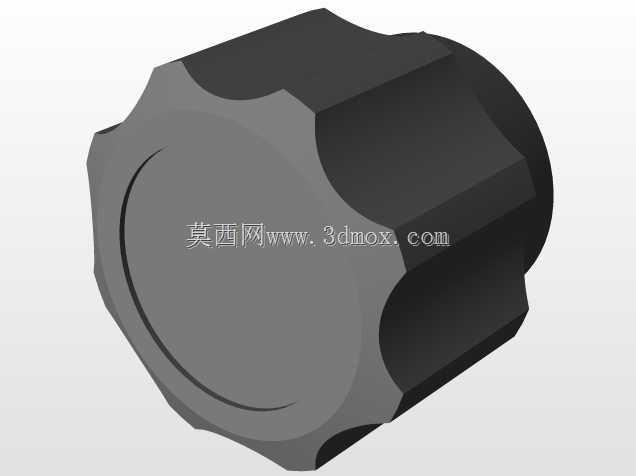

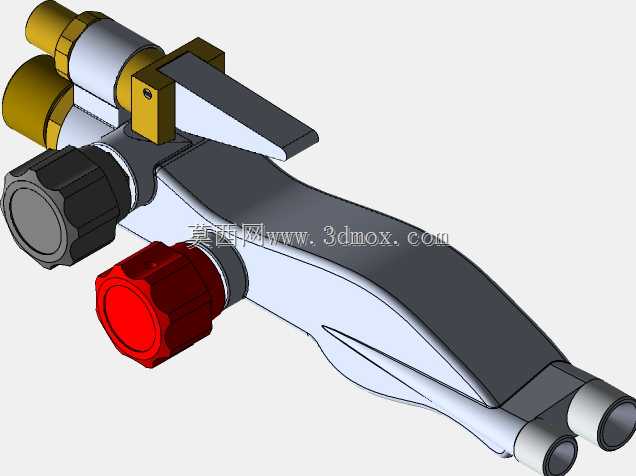

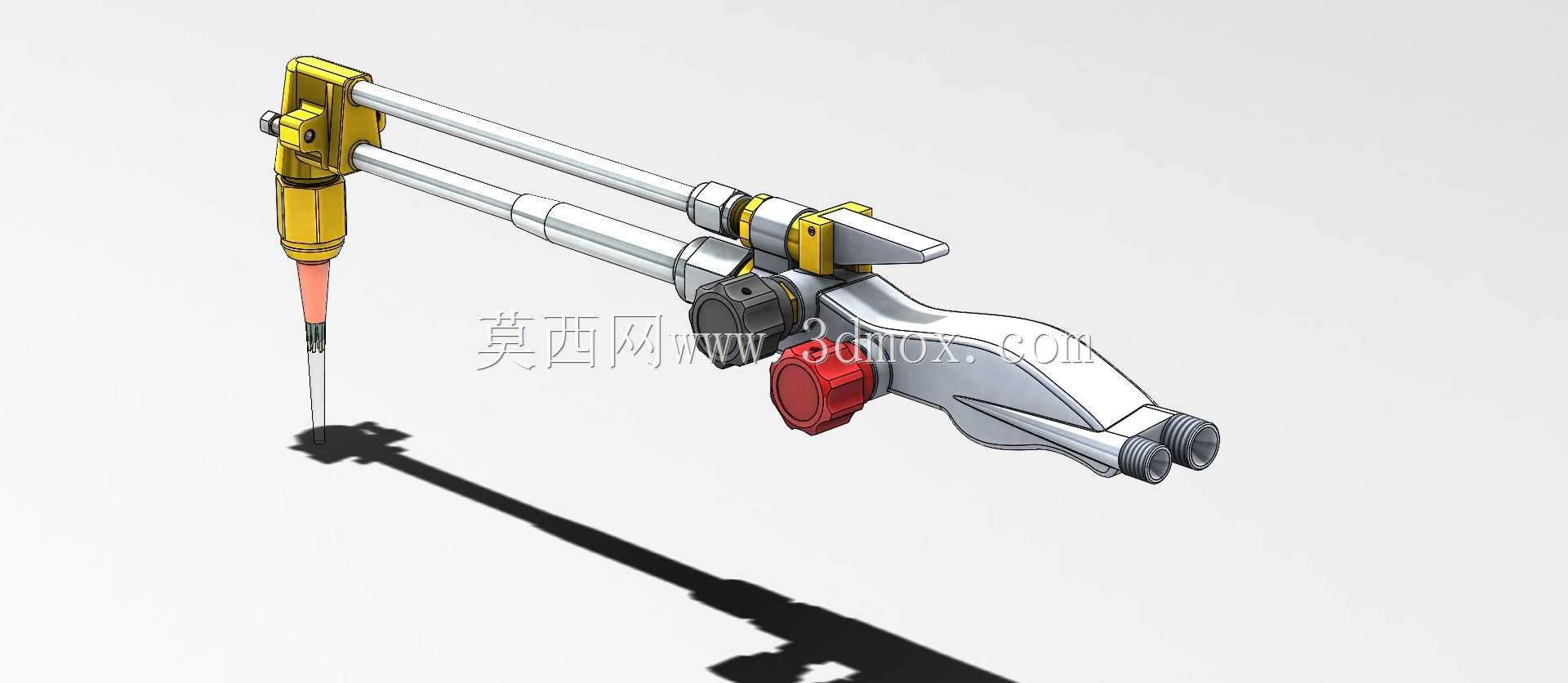

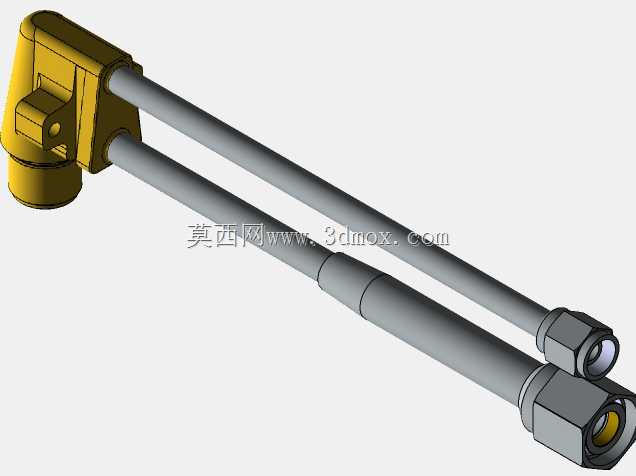

这款氧乙炔割炬的三维结构设计，完全围绕现场气割作业的实际操作需求展开，在建模阶段就充分考虑了一线焊工的握持习惯与不同工况下的使用边界。从结构布局来看，割炬采用平行双管排布设计，分别输送预热氧与乙炔气体，管路走向贴合手持操作的受力角度，避免管路弯折带来的气阻问题，前端割嘴安装位预留了标准的锥度配合面，可适配不同切割厚度对应的割嘴型号，无需额外改装即可快速更换作业配件。后端的两个进气接头采用标准外螺纹接口，匹配常规气路软管的连接尺寸，安装时无需额外加工转接头，能直接接入现场供气回路，接头位置做了加厚处理，可承受日常作业中频繁插拔、拖拽带来的外力冲击，减少接口开裂漏气的风险。握把区域的曲面造型完全贴合人手握持的自然弧度，表面做了防滑纹理设计，即使佩戴厚质焊接手套也能稳定持握，不会出现打滑偏移的问题，调节旋钮的位置设置在拇指可直接触碰的范围内，作业过程中无需换手即可快速调整预热火焰的大小与切割氧的开度，应对不同厚度金属板材的切割需求。割炬中部的混合室结构做了流道优化设计，让氧气与乙炔在进入割嘴前充分均匀混合，避免因混合不均导致的火焰回火、偏烧问题，提升切割过程的稳定性，同时在混合室位置设置了逆向止流结构，可在出现回火趋势时快速阻断气路，降低作业安全风险。整体结构的尺寸边界控制在手持工具的合理范围内，整机重量分布向握把区域倾斜，减少长时间持握带来的手臂疲劳，各连接部位的密封面都做了精度匹配设计，建模时预留了密封件的安装槽位，装配后可保证高压气路的密封性，不会出现气体泄漏影响火焰稳定性的问题。这款割炬可广泛应用于钢结构加工、五金下料、设备维修等场景的金属热切割作业，既可以完成低碳钢板材的直线切割，也能通过操作手法调整完成曲线、坡口等不同形式的切割加工，结构设计兼顾了操作便利性、作业安全性与长期使用的耐用性，所有活动部件的行程与配合间隙都按照实际加工公差做了预留，可直接用于后续的零件加工与装配验证。
