1/2规格公母对接式液压联轴节结构

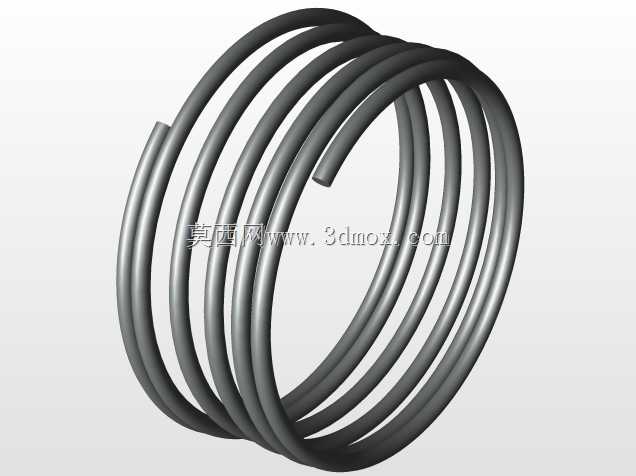

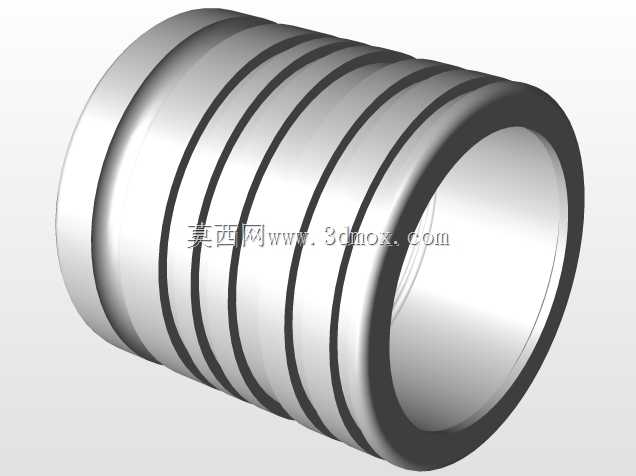

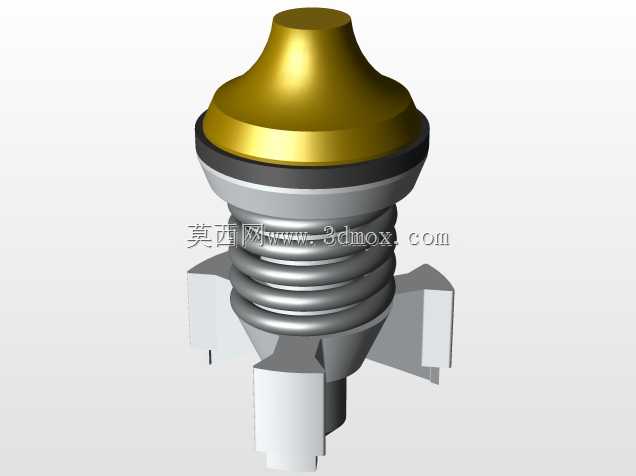

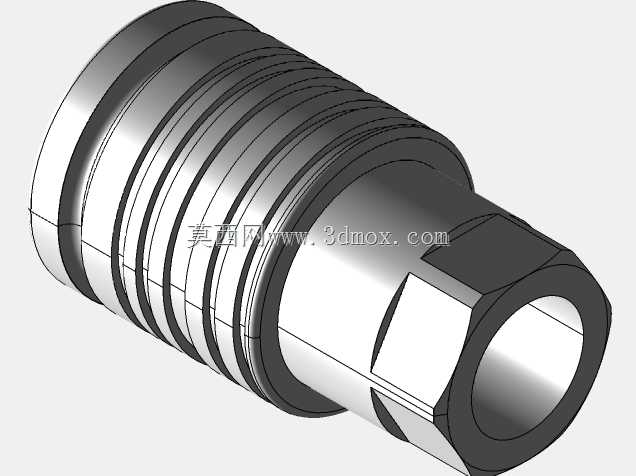

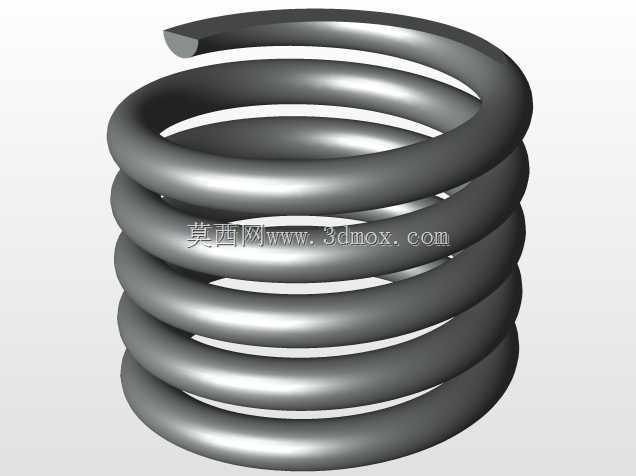

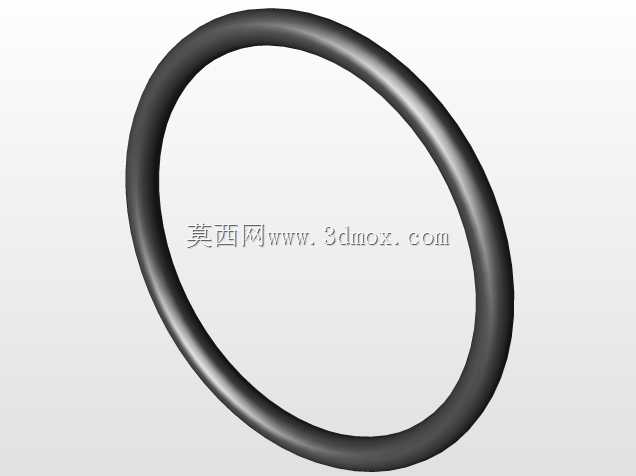

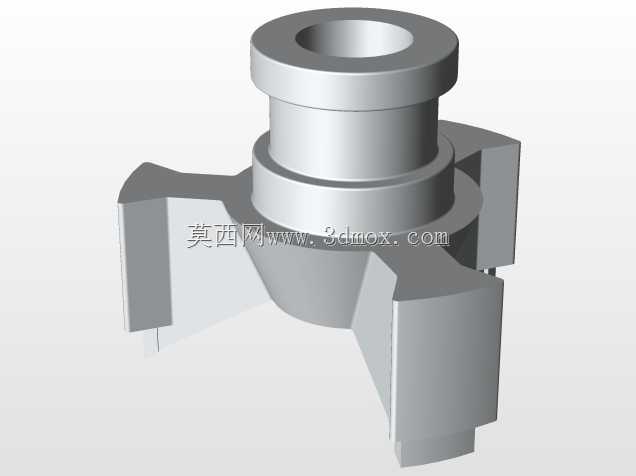

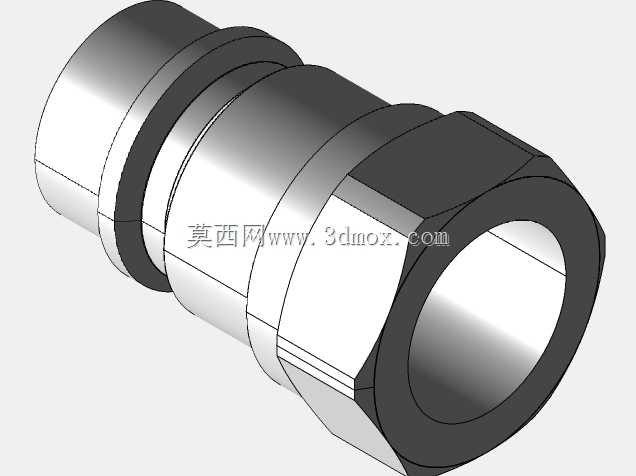

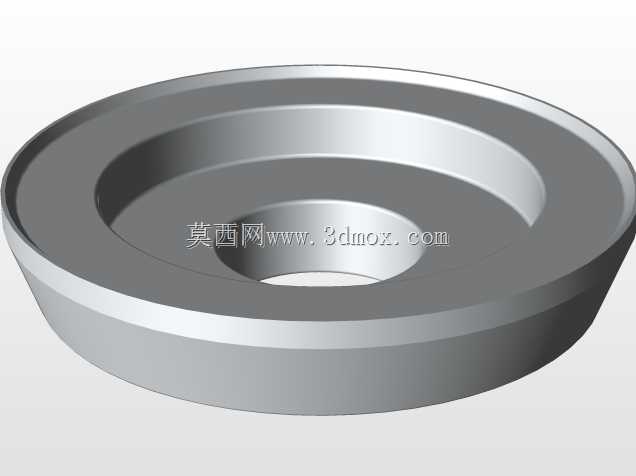

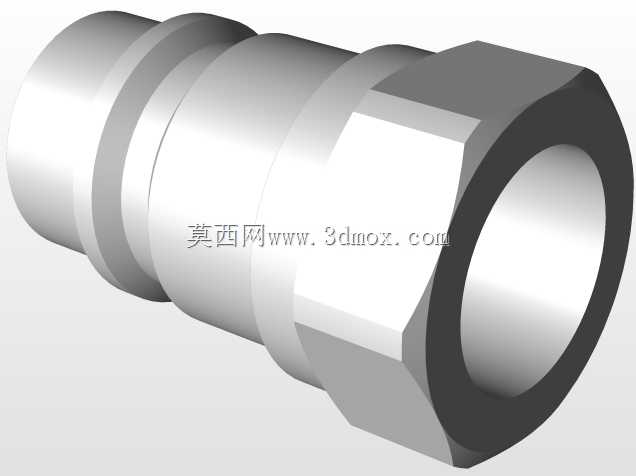

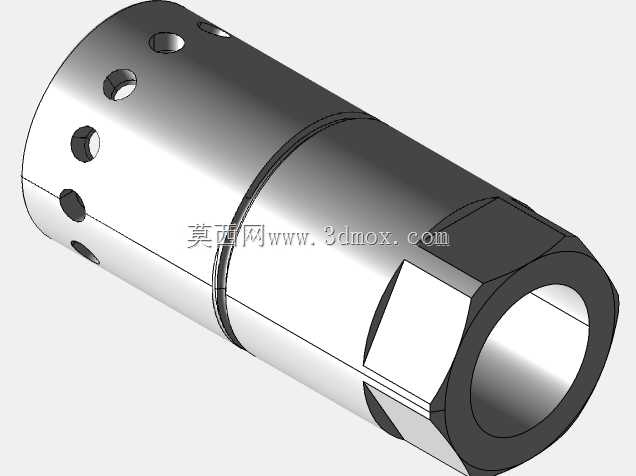

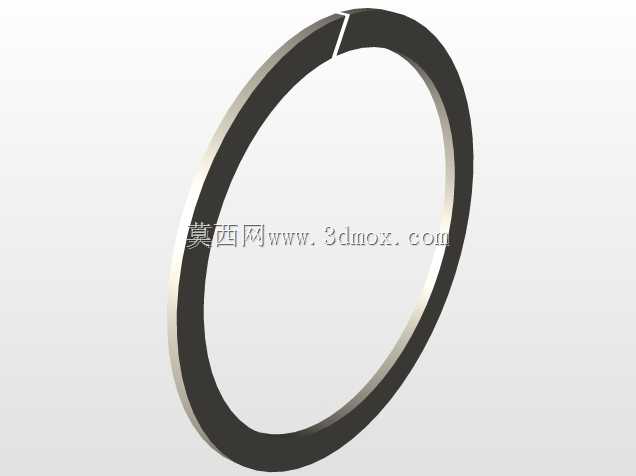

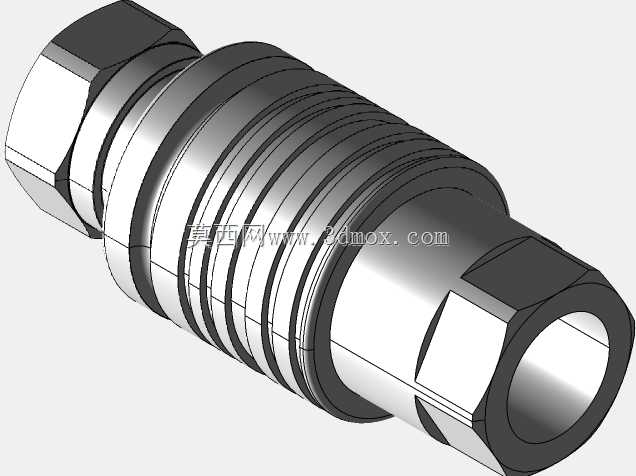

这类公母对接式液压联轴节，主要应用在中低压液压管路的快速对接场景中，常见于小型液压站外接执行元件、工程车辆附属液压工具接驳、移动式液压设备的管路快拆环节，能在不借助额外工具的前提下完成管路的通断操作，减少管路拆装时的液压油泄漏量，同时降低拆装过程中混入管路杂质的风险。从结构设计来看，主体采用阶梯轴式外轮廓，一端带多道环形密封槽的插入段，用于和母端接头的内孔配合，槽内可安装O型密封圈与挡圈，保证对接后的径向密封性能，相邻密封槽之间的凸台做了圆角过渡，避免插入时刮伤母端的密封件内壁；另一端为外六角结构的锁紧段，方便安装时用扳手施加扭矩，完成接头与管路端的螺纹锁紧，六角段和中间主体的衔接处做了退刀槽设计，避免螺纹加工时出现应力集中的问题。中间段的外圆做了多道环形凹槽，一方面是减轻接头整体重量，另一方面在插拔操作时可以提供防滑的握持位置，同时凹槽结构也能在管路存在轻微径向偏移时，给接头提供微小的形变余量，避免硬对接造成的密封面损伤。安装边界上，该款1/2规格的接头插入段外径适配标准1/2英寸液压快接母端，插入深度符合通用快接的啮合尺寸要求，外六角段对边尺寸匹配常规开口扳手规格，安装时需要保证对接端的轴线同轴度偏差不超过1.5度，否则容易造成密封件偏磨，缩短使用寿命。设计过程中需要重点考虑插拔时的顺滑度，插入端的前端做了15度的导向倒角，倒角表面粗糙度控制在Ra1.6以下，减少插入时的阻力；内部通油孔做了等径设计，避免通流截面突变造成的局部压力损失，孔口的锐边全部做了倒钝处理，防止长期通油时冲蚀密封件。在实际选型应用中，这类接头需要匹配对应压力等级的密封件，用于矿物液压油工况时选用丁腈橡胶密封，用于水乙二醇等难燃液压液工况时需要更换氟橡胶密封件，对接完成后需要做一次拉拔验证，确认公母端的锁止结构完全卡合，避免带压工作时接头脱开造成安全事故。日常维护时，需要定期检查外露密封槽内的密封圈是否存在老化、划伤情况，插拔前清理接头端面的泥沙、铁屑等杂质，避免杂质带入液压系统造成阀件卡滞。
