鼎阳双路可编程直流电源外观结构

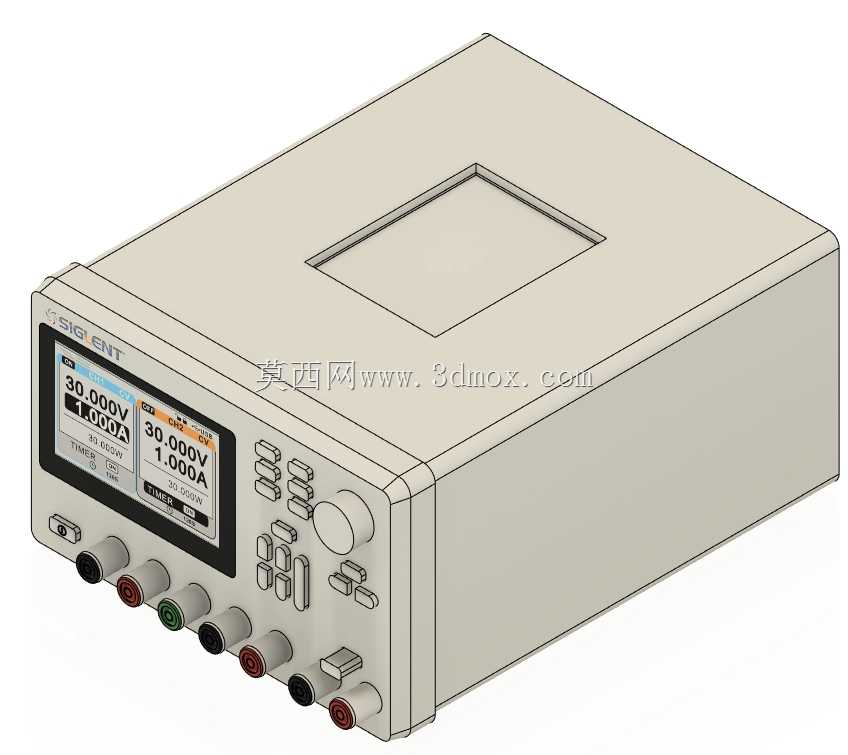

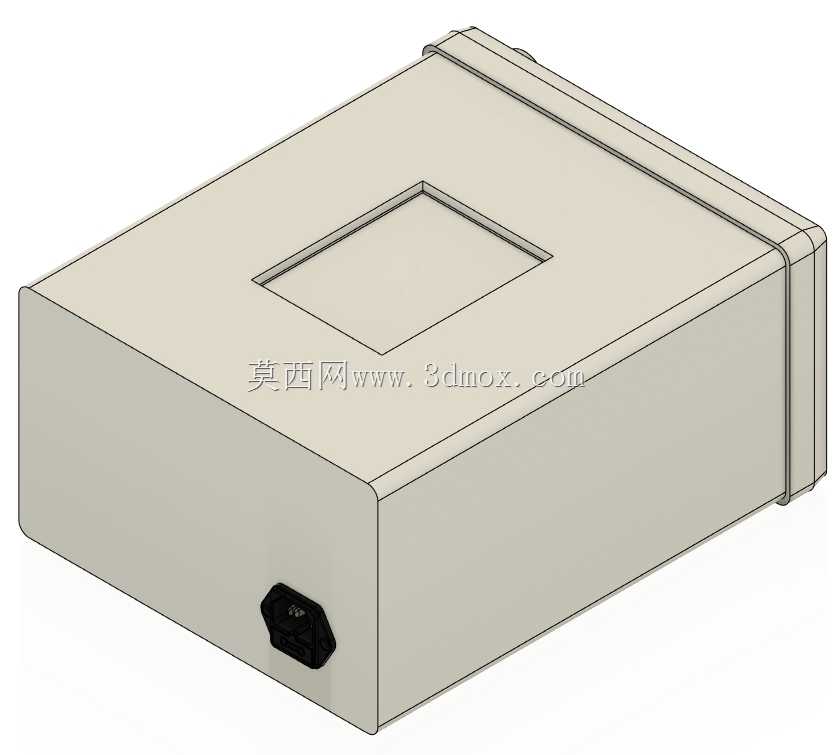

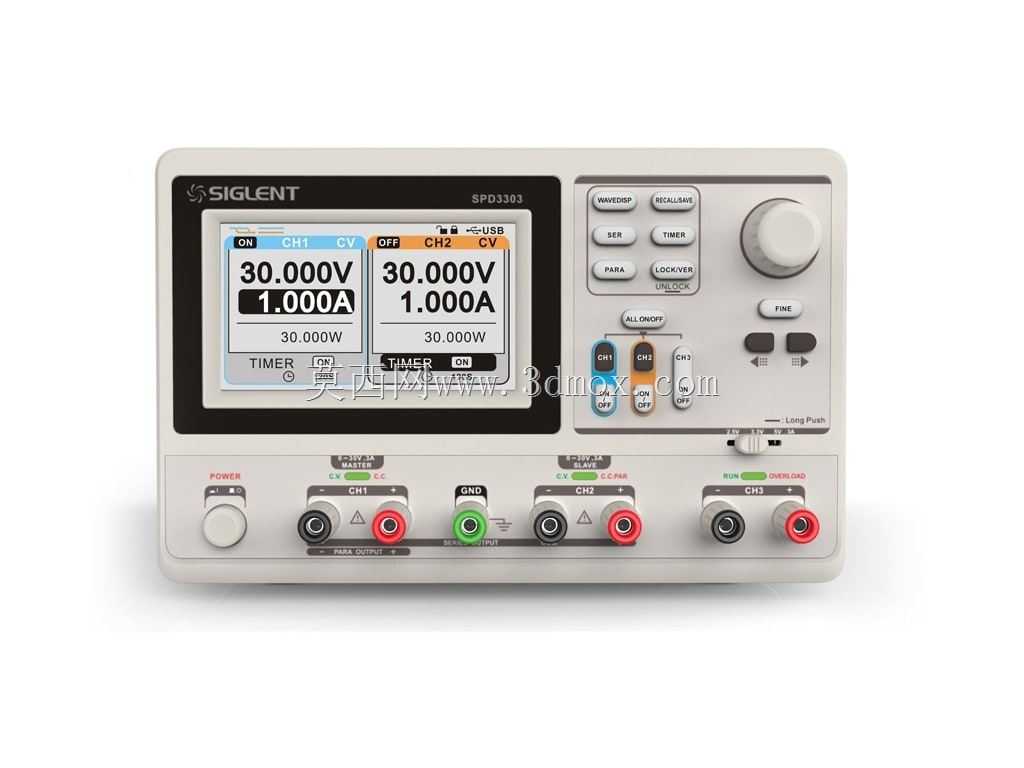

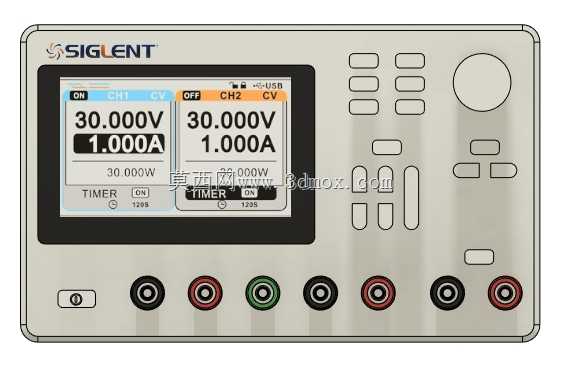

在电子研发实验室、产线测试工位、高校电子实训场景中，可编程直流电源是不可或缺的基础测试供电设备，这款双路输出的直流电源可同时为两组独立被测电路提供稳定可调的直流供电，满足多模块并行调试、双路供电对比测试等实际工况需求。从结构设计层面来看，该模型还原了设备的台式卧式布局，整体采用钣金折弯拼接的壳体结构，边角做了圆弧过渡处理，既避免尖锐边角带来的操作磕碰风险，也符合台式测试仪器的人机交互握持搬运逻辑。前面板区域集中了所有操作与输出接口，左侧排布两路独立的输出接线端子，分别对应不同通道的正负极与接地端，端子旁预留了清晰的标识刻印位置，方便操作人员快速识别接线点位，避免错接短路；中部为显示与操作按键区，双路参数同屏显示的屏幕区域做了下沉式嵌装设计，屏幕周边预留了贴装防护贴膜的台阶边界，按键组按照功能分区排布，包含通道切换、参数调节、输出控制等常用按键，右侧的大尺寸编码旋钮做了防滑齿纹结构，方便快速粗调输出电压电流参数，旋钮周边的小按键对应功能锁定、预设参数调用等辅助功能。顶部预留的方形区域为设备散热通风的盖板安装位，内部对应电源模块的散热风道，建模时还原了该区域的台阶安装边界，可直接匹配散热网板的装配尺寸。设备整体的安装边界符合常规台式仪器的摆放要求，底部预留了防滑脚垫的安装点位，放置在实验台面上时可保持稳定不滑移，壳体侧面的拼接缝位置还原了钣金件的卡扣与螺丝安装柱结构，可直接用于后续的结构拆件、装配干涉检查工作。建模过程中对前面板的按键凸起高度、端子伸出长度、旋钮直径等交互相关尺寸做了精准还原，确保三维布局与实际设备的操作空间匹配，可用于实验室测试工位的布局仿真、测试系统的集成装配演示、电子实训教学的设备结构展示等场景，也可作为同类测试仪器外观结构设计的参考基准，帮助结构工程师快速完成台式测试设备的壳体布局规划，减少前期外观方案的建模工作量。
