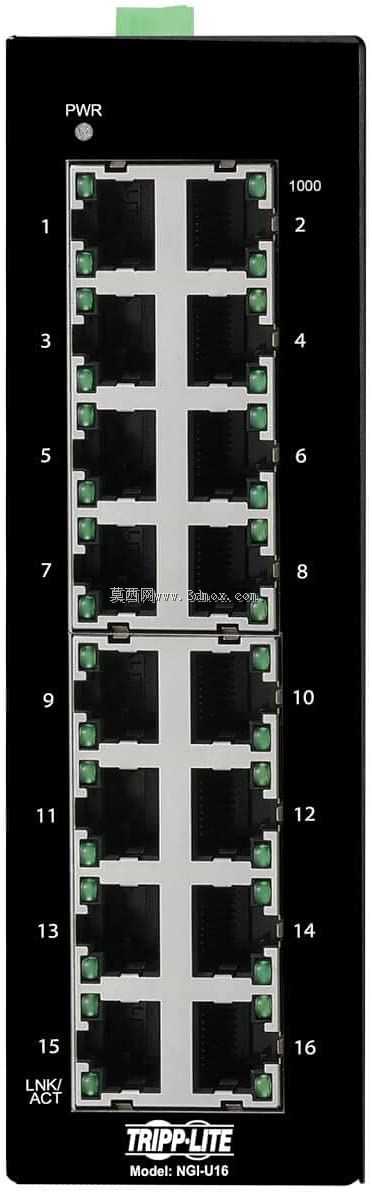

紧凑型DIN导轨安装式工业网络交换设备

　　从结构设计逻辑来看，这款设备整体采用方正的封闭式金属壳体，没有突出的外置散热鳍片，所有棱边都做了小圆弧倒角处理，避免安装时划伤线缆绝缘层，壳体表面做了哑光喷塑处理，适配工业现场常见的油污、粉尘附着场景，日常维护擦拭的时候不会残留明显擦痕。设备的安装卡扣完全适配标准35mmDIN导轨，安装时只需要对准导轨上沿扣住下卡扣就能完成固定，不需要额外的固定螺丝，单人就能在十几秒内完成拆装，后期柜内设备调整移位的时候不需要重新打孔，顺着导轨滑动就能调整安装位置，适配不同长度的网线走线需求。在工业现场的控制柜布局中，DIN导轨安装的网络设备一直是紧凑布线场景下的核心选型方向，这款适配标准DIN导轨的紧凑型网络交换机，正是针对柜内安装空间受限、布线密度高的工业场景做的定向结构设计。日常做电控柜三维布局的时候，经常会遇到柜内剩余安装深度不足、导轨上排布的断路器、端子排、电源模块已经占去大半横向空间的情况，常规机架式交换机根本塞不进去，明装壁挂式设备又需要额外打孔固定，破坏柜内防护等级还增加布线弯折半径，这类导轨式紧凑交换设备刚好能填补这类安装场景的空白。

　　从实际使用场景来说，这类紧凑型交换机大多用在工业控制现场的末端网络节点，比如生产线旁的IO模块集群、铁路信号柜内的采集单元组网、小型设备站的本地网络汇聚，不需要核心交换机那样的多光口冗余、大缓存配置，只需要稳定提供多路以太网接口，完成本地设备的网络接入就行。做三维建模的时候特意还原了设备的安装边界尺寸，壳体的长宽高比例完全按照实际安装尺寸等比例还原，预留了网线接头的插拔空间，不会出现模型导入柜内装配后，网线插头和旁边的端子排干涉的情况。设备表面的标识区域也做了简化还原，没有多余的装饰性结构，整体模型的面数控制在合理范围，导入大型装配体的时候不会占用过多的软件运行内存，做整柜布线仿真的时候能直接调用，不需要再做简化处理。

　　从安装边界来看，设备安装到DIN导轨之后，壳体背面和导轨安装面的间隙控制在2mm以内，不会因为间隙过大导致设备安装后晃动，壳体前方的接口区域距离柜门板的安全距离预留了35mm，刚好满足常规水晶头插拔的操作空间，不会出现柜门关不上、插网线的时候手指伸不进去的问题。设备的顶部和底部没有设置进出风口，依靠金属壳体本身被动散热，所以建模的时候也没有在壳体上开密集的散热孔，避免后期做结构干涉检查的时候误判孔位，也还原了这类低功耗工业交换机无风扇散热的结构特征，适合在粉尘较多的工业现场使用，不会因为散热孔进灰导致内部电路故障。

　　在做设备选型配套的时候，这类紧凑导轨式交换机经常和同规格的导轨电源、端子排、继电器模块并排安装，所以模型的宽度尺寸按照标准导轨模数做了适配，和相邻设备并排安装的时候不会出现宽度错位，整排设备安装后上沿齐平，柜内布线的时候走线槽可以顺着设备上沿布置，网线能顺着走线槽直接插到接口上，不需要额外弯折线缆。实际做项目的时候，很多现场的控制柜是壁挂式安装，柜内深度只有150mm左右，普通的桌面式交换机深度超过100mm，装上之后网线插头会顶到柜门板，这款设备的深度控制在70mm以内，加上水晶头的长度之后总深度不超过120mm，完全能适配浅柜体的安装需求，不需要额外加深柜体尺寸，能帮客户节省柜体采购成本。建模的时候也考虑到了不同软件之间的装配兼容性，所有的安装基准面都设置在导轨贴合面和设备中心轴线上，导入不同三维软件做装配的时候，只需要匹配导轨的基准面就能完成定位，不需要反复调整坐标位置，能减少结构工程师做装配的时间成本。
