约克离心式水冷制冷机组结构设计

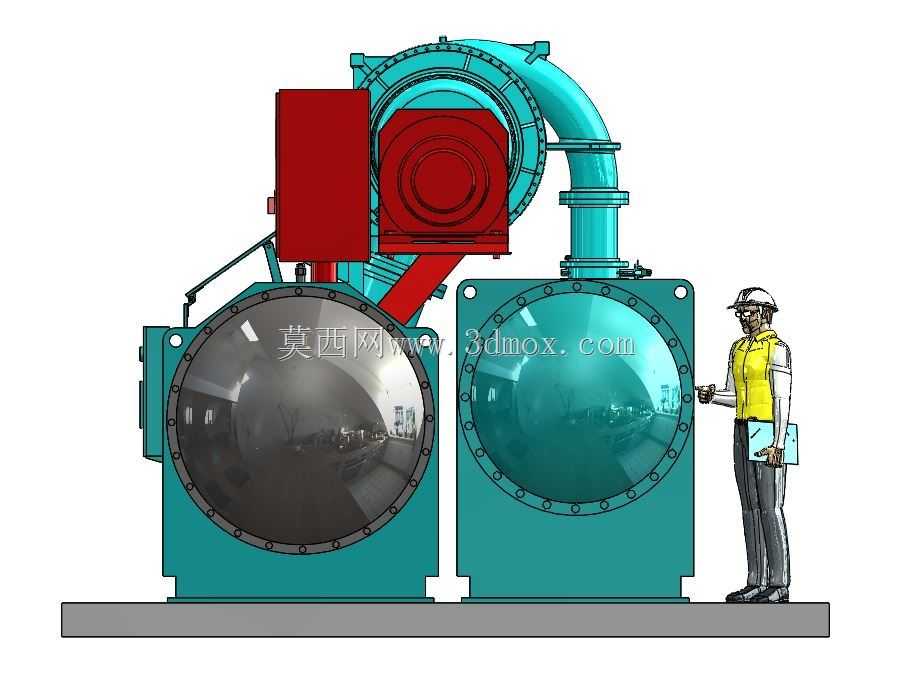

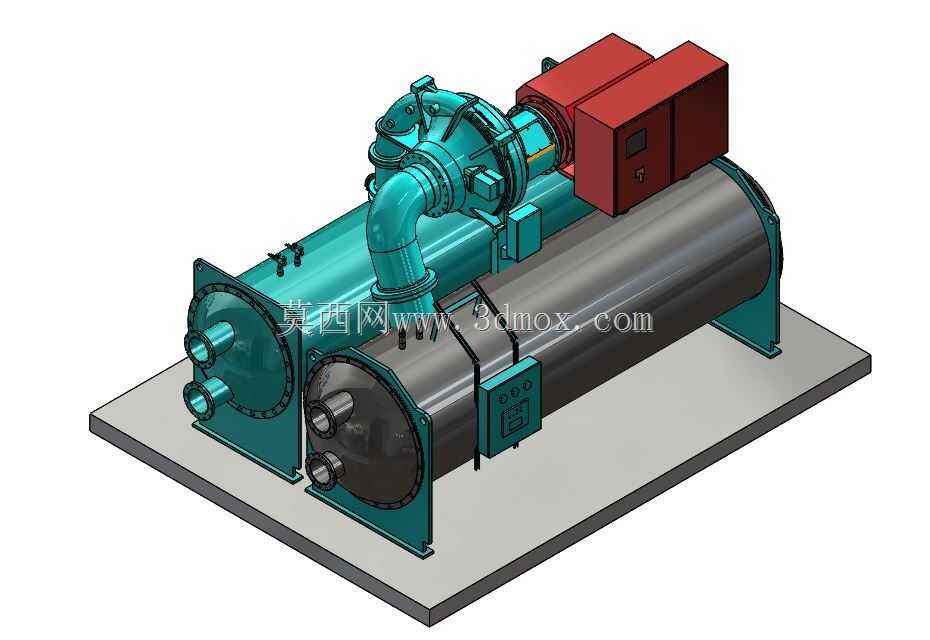

该模型还原的离心式水冷制冷机组，核心应用场景覆盖大型商业综合体中央空调系统、工业制程冷却、数据中心恒温冷源供给等领域，作为冷源核心设备承担冷媒压缩、热量置换的核心功能，可稳定输出大流量低温冷冻水，满足大空间、大冷量负荷的连续供冷需求。从结构设计逻辑来看，模型完整复现了机组的核心组成：左侧卧式布置的为蒸发器与冷凝器集成的筒体组件，筒体端盖预留不同管径的水管接口，分别对应冷冻水、冷却水的进出管路，接口采用法兰连接结构，可直接对接现场管路系统，筒体底部设置的鞍式支座通过地脚螺栓与安装基础固定，支座位置经过载荷校核，可承载满液状态下筒体的总重量，避免运行过程中出现结构形变。上方布置的离心式压缩机为机组核心做功部件，通过连接管路分别与蒸发器、冷凝器腔体连通，压缩机侧方的弯管为冷媒吸气通道，可将蒸发器内蒸发后的低温低压气态冷媒导入压缩机腔，经叶轮高速压缩后形成高温高压气态冷媒排入冷凝器完成冷凝放热循环。压缩机旁侧布置的两个方形箱体为机组的电控与接线腔体，内部预留变频器、控制板卡的安装空间，箱体采用密封式结构设计，可满足机房内的防尘防护要求，接线口位置预留防水格兰头安装位，方便现场动力线与控制线的接入。从安装边界来看，模型整体采用撬装式集成底座设计，所有部件均预先固定在钢制公共底座上，现场安装时仅需完成底座调平、管路对接、电气接线即可完成就位，无需现场拆分组装部件，可大幅缩短现场安装周期。筒体侧面预留的检修口位置，可满足后期换热管检修、冷媒充注的操作空间需求，压缩机与筒体的连接管路采用法兰对接结构，拆卸后可单独完成压缩机的维保作业，无需挪动整个筒体。设计过程中充分考虑了运行时的振动传导问题，压缩机与底座之间预留减震垫安装位，可隔绝压缩机运行时的振动向基础传递，避免振动传导至相连管路引发管路疲劳破损。整个模型的结构比例完全参照实际设备参数搭建，各部件的相对位置、接口尺寸、安装空间均符合实际工程应用的选型参考要求，可用于制冷机房的布置仿真、管路走向预演、安装空间校核等工作，帮助设计人员在项目前期预判安装干涉问题，优化机房内的设备排布方案。
