立式1000L承压储气罐体结构设计

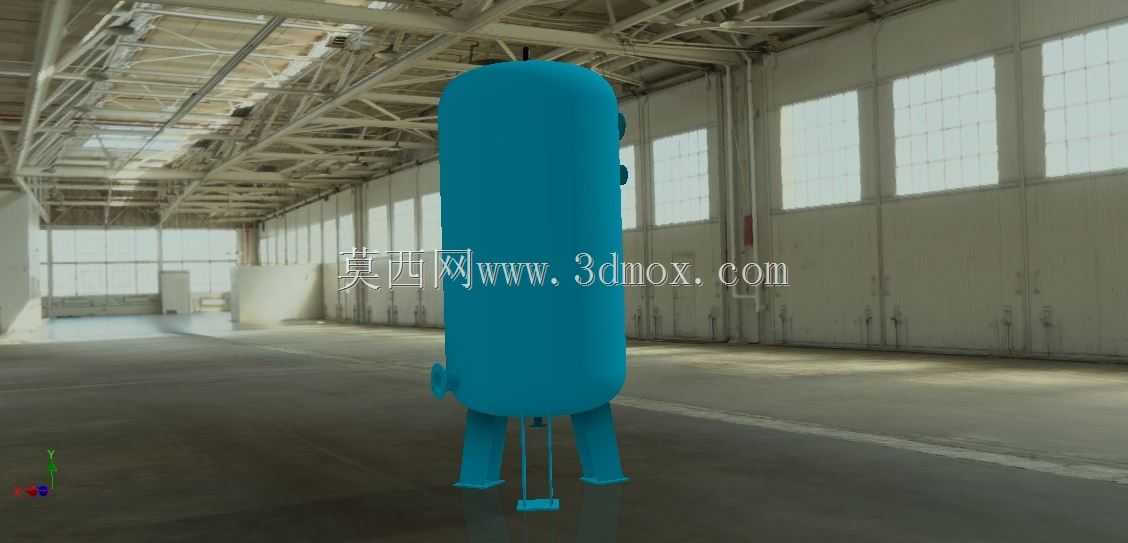

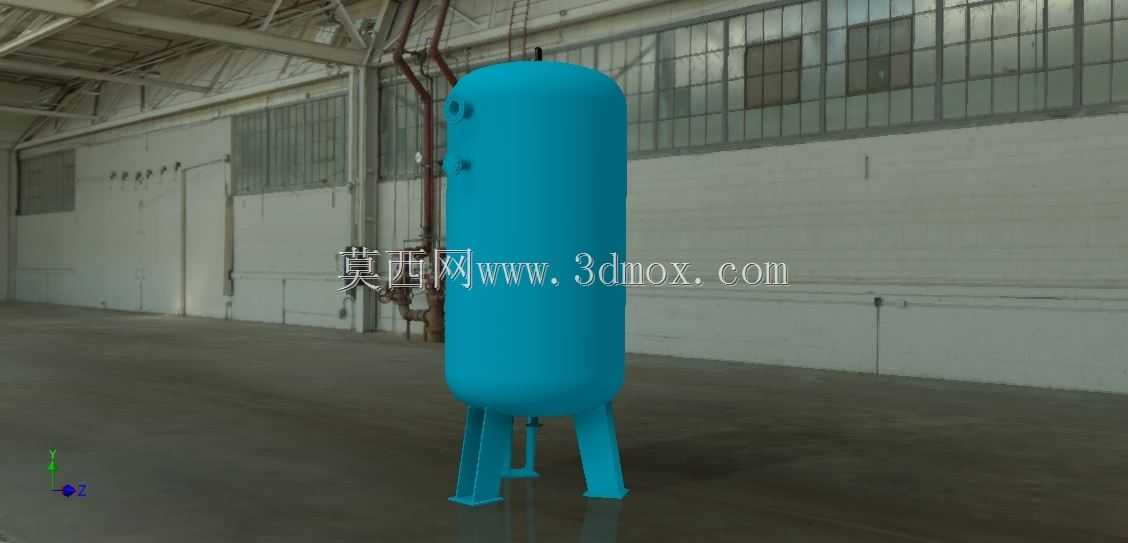

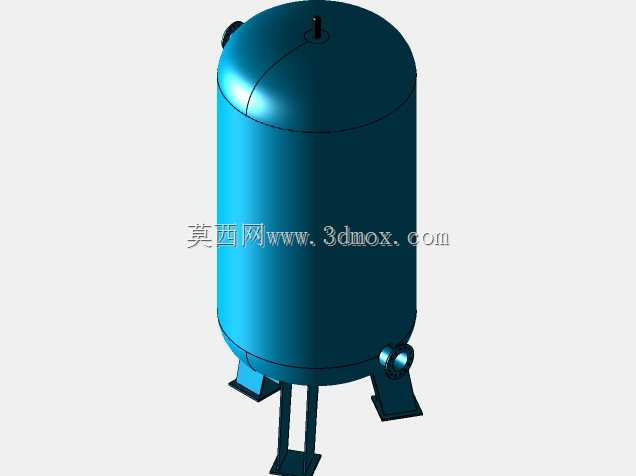

　　在工业压缩空气系统的搭建环节中，这类立式1000L容积的储气罐体是管网侧核心的缓冲储能部件，区别于小容积的点式稳压罐，该规格罐体适配15-22kW级别的空气压缩机配套使用，常见于机加工车间、自动化装配线、小型喷涂作业区的气源系统中，承担着稳定管网压力、缓冲压缩机启停脉冲、析出压缩空气中液态冷凝水的核心作用。从结构设计逻辑来看，罐体采用立式长圆形封头焊接结构，主体为等直径圆柱筒身，上下两端采用标准椭圆形承压封头，相比平盖结构能在同等壁厚下承受更高的工作压力，降低筒体局部应力集中风险。底部采用三支点支腿结构，支腿与下封头采用焊接连接，支腿底部预留地脚螺栓安装孔，安装时需匹配混凝土地面的预埋螺栓点位，

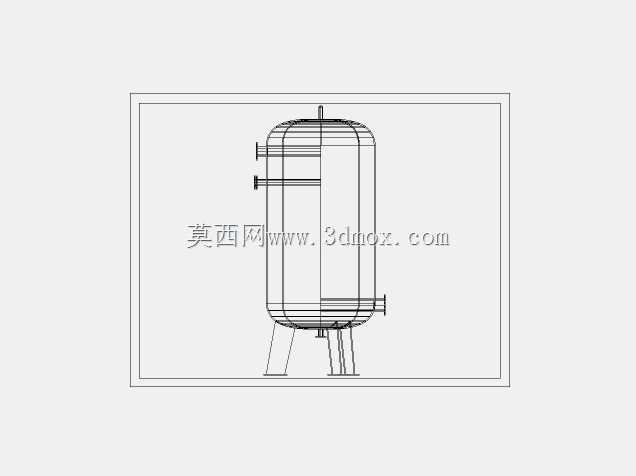

　　安装边界需预留周边不小于800mm的操作检修空间，尤其是罐体侧面布置的安全阀、压力表接口、排污阀接口位置，需预留足够的操作空间便于日常巡检与阀门操作。罐体侧面沿轴向分层布置了多组管路接口，分别对应进气、出气、安全泄放、压力检测、排污等功能，接口位置的排布充分考虑了现场管路的走线逻辑，避免管路交叉干涉，其中底部的排污接口正对支腿围成的中心区域，可直接衔接排污管路将罐内沉积的冷凝水排出，避免积液长期浸泡筒体底部造成腐蚀。设计过程中筒体壁厚的选取充分考虑了常用工况下0.8-1.0MPa的工作压力要求，焊缝位置均做了圆滑过渡处理，降低应力集中系数，支腿的高度设计既保证了底部排污阀的安装操作空间，也控制了罐体整体的重心高度，

　　避免立式安装状态下的失稳风险。这类罐体在实际选型应用中，除了容积参数匹配外，还需要核对接口的公称通径与现场管路的匹配性，安装时需保证罐体的垂直度偏差控制在标准允许范围内，避免长期承压状态下附加的弯曲应力影响罐体使用寿命，罐体顶部的接口可根据实际需求选配安全阀、压力表或者压力传感器，实现压力状态的实时监测与超压泄放保护。
