斯特里达折叠车车轮卡环与端盖组件

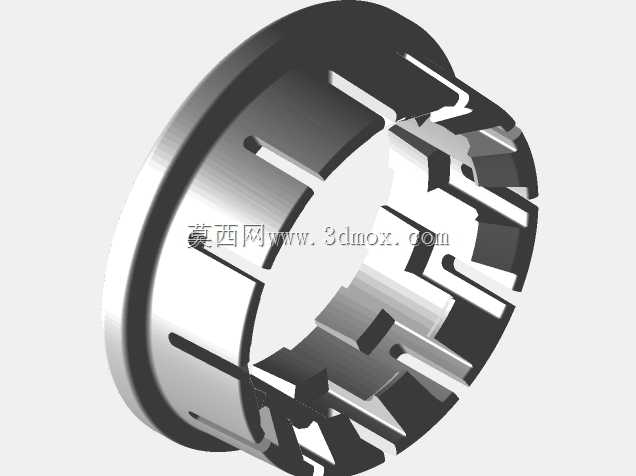

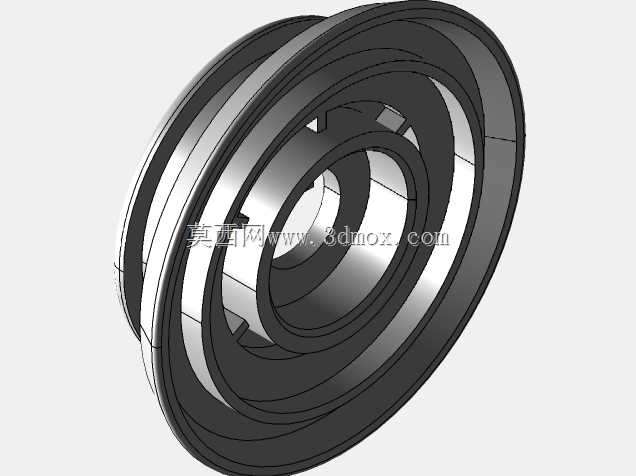

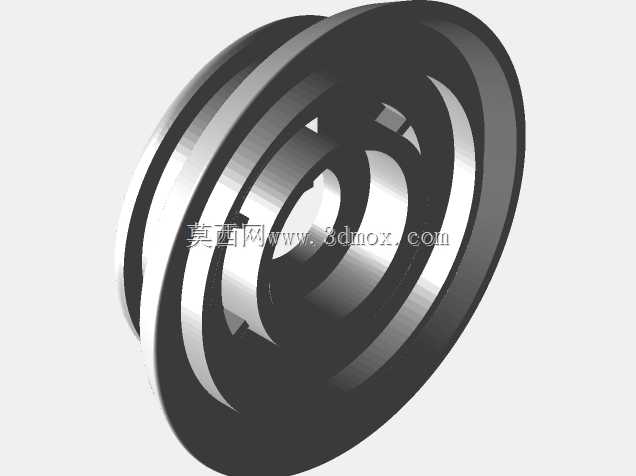

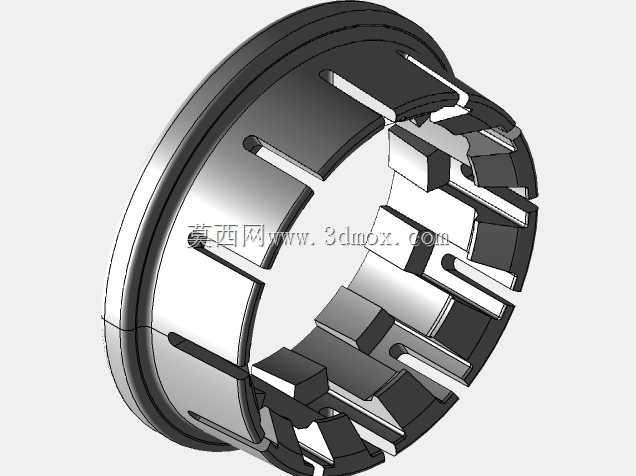

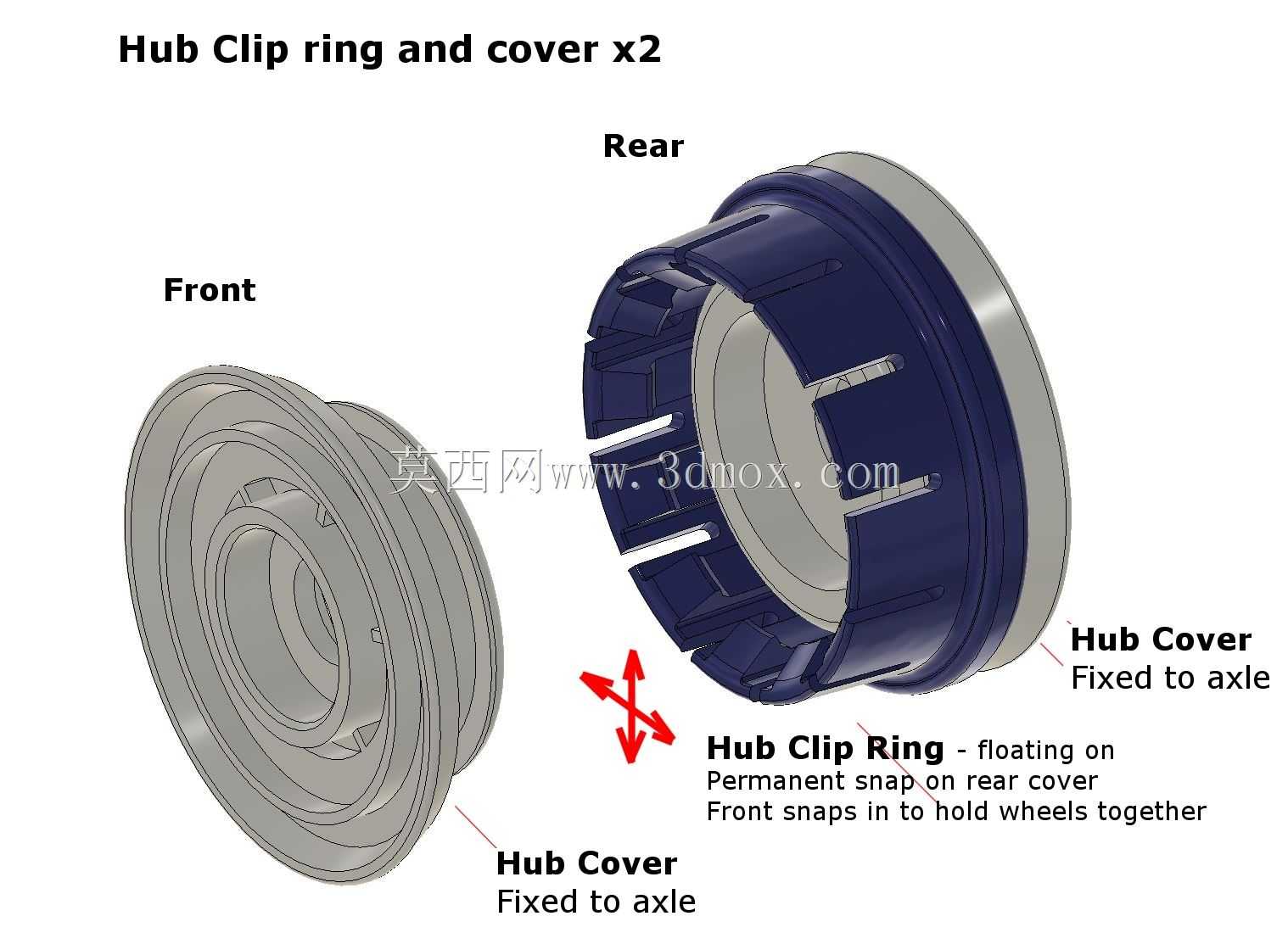

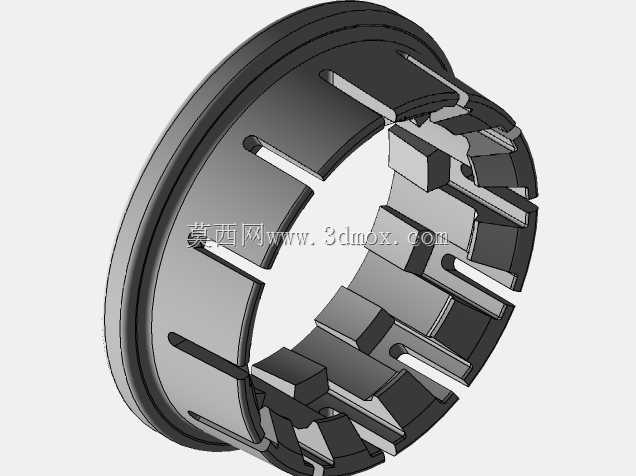

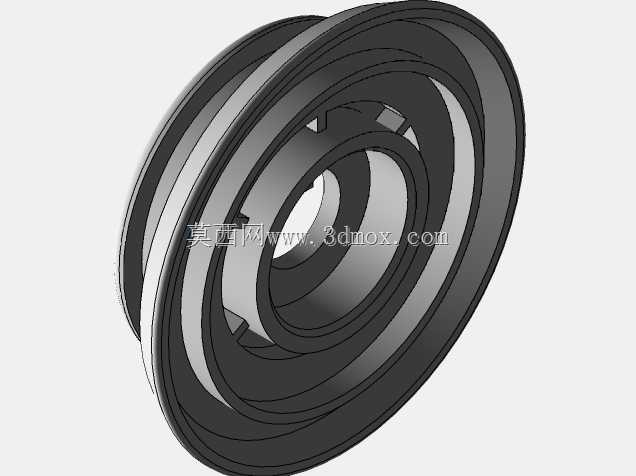

这套轮组固定组件专为斯特里达早期款折叠自行车开发，适配Mk1与Mk2两代车型的前轮组快拆拼接需求，在磁性快拆轮组普及之前，是实现轮组快速拆装、轴向定位的核心结构件。整套组件包含前后两个轮毂端盖与一个浮动式卡环，两个端盖分别固定在前后轮轴的对应端面上，端盖外圈做了阶梯式止口设计，与轮组花鼓的内孔形成间隙配合，安装时可直接插入花鼓端面完成径向定位，避免轮组转动时出现径向窜动。浮动卡环是整套结构的核心功能件，设计为开口式弹性卡扣结构，内侧均匀分布多道轴向卡爪，卡爪根部做了R角过渡处理，减少反复拆装带来的应力集中，卡环与后端盖为永久卡扣配合，安装后卡环可沿轴向小范围浮动，前端卡爪在轮组拼合时卡入前端盖的对应卡槽内，通过卡爪的弹性形变实现锁紧，无需额外工具即可完成轮组的拼接与拆分，完全匹配折叠车快速收纳、展开的使用场景。从安装边界来看，端盖的外径与花鼓内孔的配合公差控制在H7/h6区间，既保证安装时的顺畅度，又避免轮组转动时出现旷量；卡环的轴向浮动行程控制在3mm以内，既保证卡合时的足够扣合量，又不会因行程过大导致轮组拼合后出现轴向间隙。实际使用场景中，这类卡环属于易损件，长期反复拆装后卡爪的弹性会逐渐衰减，容易出现锁紧失效的问题，现场维护时可截取一段轮组内管作为环形加强筋，套在卡环的外圈槽位内，提升卡环的整体抱紧力，延长零件的使用寿命。设计时卡环的卡爪倾斜角度经过反复验证，设置为15度导向角，拼合轮组时可顺着导向角自动滑入卡槽，拆分时只需稍用力向外拉动即可脱开，兼顾锁紧可靠性与操作便捷性；端盖的外端面做了圆弧过渡处理，避免折叠收纳时磕碰车身漆面，同时端盖内侧设计有防尘挡边，可阻挡路面灰尘、泥水进入花鼓轴承位置，降低轴承的磨损速率。整套结构没有采用额外的锁紧螺丝或者快拆拉杆，完全依靠卡扣结构实现轮组的轴向固定，零件数量少，拆装步骤简单，非常适合折叠车这类需要频繁操作轮组的通勤代步场景，结构设计上充分考虑了日常使用的维护便利性，即使卡环出现损坏，也可单独更换卡环，无需更换整套端盖，降低后期维护成本。
