带运动仿真功能的自行车后轮总成结构

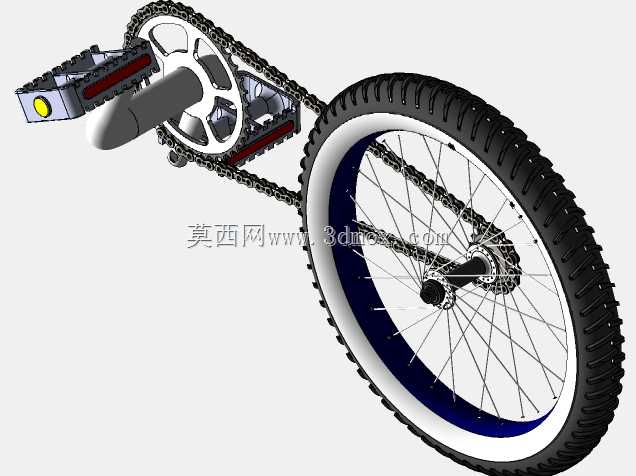

日常通勤、运动骑行场景下的自行车后轮，是整车动力传递与承载的核心部件，这套带运动研究属性的后轮总成结构，完整还原了实车装配状态下的运动逻辑，可直接用于骑行动力学仿真、轮组结构优化验证等工作。从安装边界来看，该轮组的花鼓轴心间距匹配常规城市车、山地车通用的后开档尺寸，轮圈外径适配主流规格外胎，安装时无需额外改动车架后叉结构，可直接对应常规车架的安装位，花鼓两端的螺纹结构完全匹配标准飞轮、锁紧螺母的装配尺寸，塔基结构适配主流卡式飞轮安装，能兼容多速别传动系统的装配需求。设计过程中优先考虑了轮组的受力传递路径，骑行过程中踏板传递的扭矩通过飞轮传递至花鼓，再通过辐条的张力分布将动力均匀传递至轮圈，辐条的排布方式采用交叉编法，既保证了驱动侧的扭矩传递效率，也兼顾了非驱动侧的轮组刚性平衡，避免骑行过程中出现轮组偏摆、辐条松动的问题。轮组的运动仿真模块完整还原了花鼓内部轴承的转动逻辑、辐条受力后的微变形状态、轮圈滚动时与地面的接触反馈，可模拟不同载重、不同骑行速度下的轮组运行状态，能直观观察到起步、制动、过弯时各部件的受力变化，为轮组的轻量化优化、辐条张力调整提供直观的三维验证依据。轮圈的截面采用常规双层圈结构，既保证了轮圈的抗冲击能力，也预留了外胎安装的卡槽位，胎边的卡槽深度匹配标准公路、山地外胎的安装尺寸，充气后可保证外胎与轮圈的贴合紧密性，避免高速骑行时出现滑胎风险。花鼓内部的轴承位同轴度公差在设计时做了严格约束，保证轮组转动时的顺滑度，减少滚动阻力，同时轴档的调节结构预留了合理的间隙调整空间，方便后期维护时调整轴承预紧力，兼顾转动顺滑度与轴承使用寿命。这套结构不仅可用于自行车整车设计时的后轮匹配选型参考，也可作为机械原理教学中轮系运动、受力传递的演示案例，帮助设计人员直观理解自行车轮组的工作逻辑，减少实物打样的验证次数，缩短产品开发周期。
