直角PCB安装SMA射频连接器结构

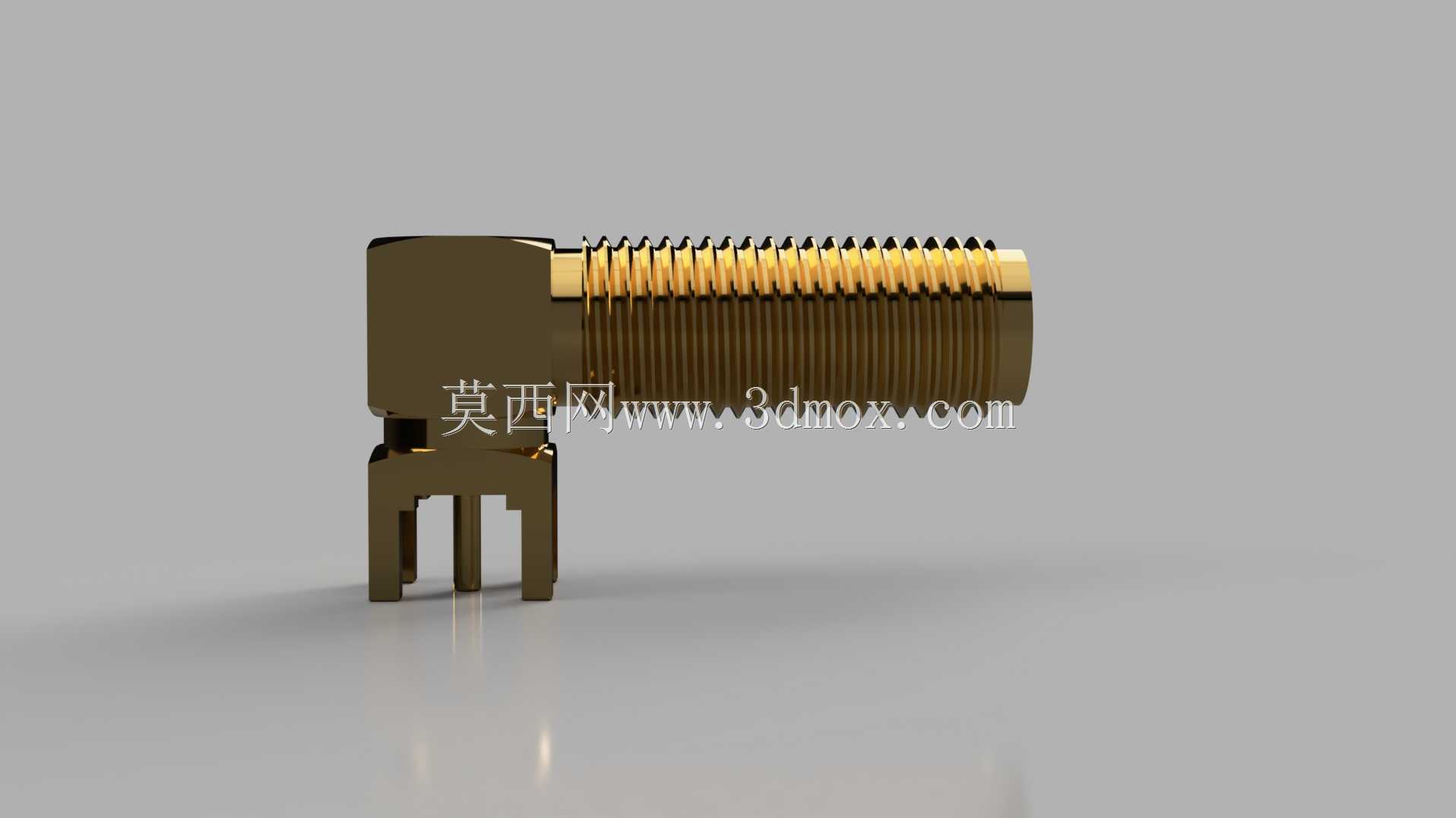

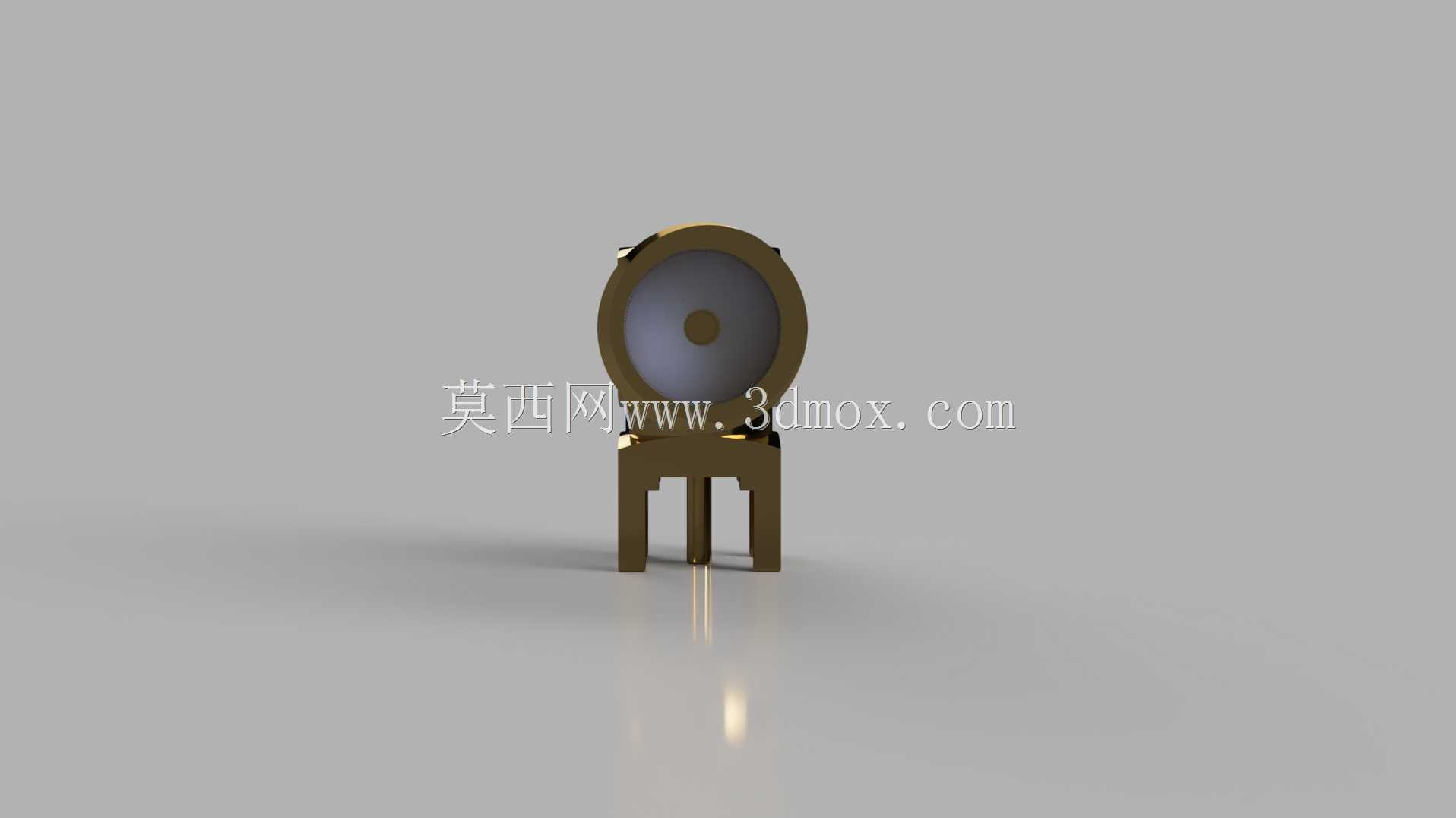

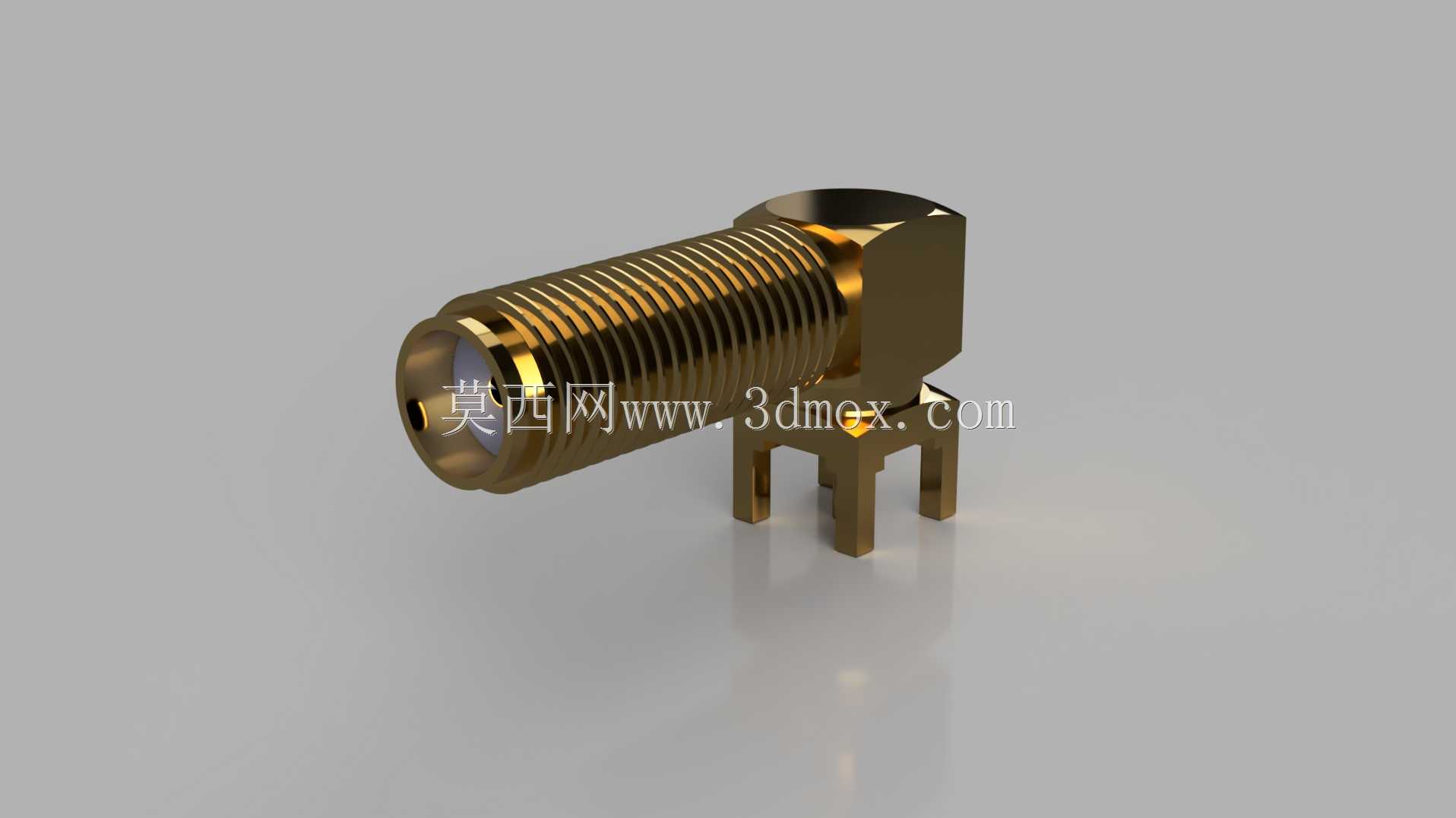

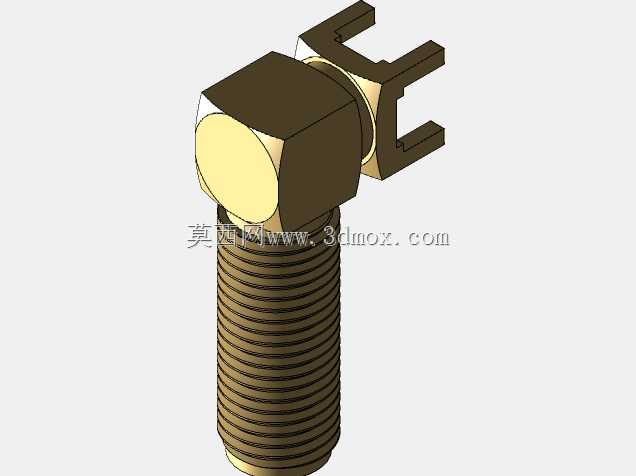

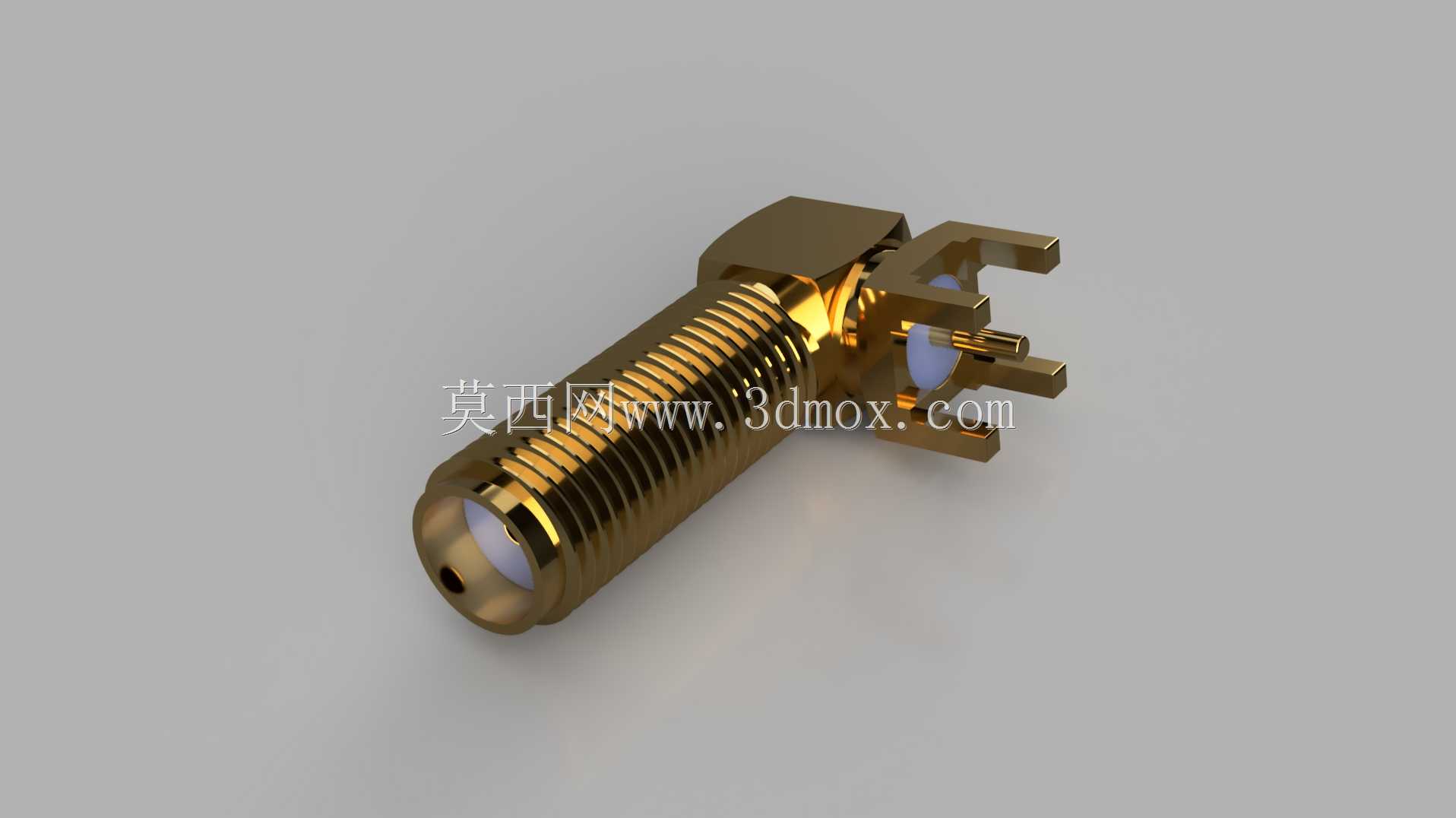

这款直角弯头SMA同轴连接器，主要面向射频信号传输场景的板端连接需求，常见于无线通信设备、射频测试模块、物联网终端、工控信号采集板卡的电路布局中，用来实现同轴射频线缆与PCB板电路的垂直转向连接，避免直头连接器在设备壳体内占用过多垂直空间，适配紧凑化的设备内部布线要求。从结构设计来看，接头采用90度弯转结构，外导体为镀金铜材加工，螺纹段为标准SMA外螺纹规格，可匹配常规SMA公头线缆组件，螺纹段长度适配常见设备面板的安装厚度，穿过面板后可通过配套螺母锁紧固定，也可直接通过板端插脚焊接在PCB上实现固定。信号插针位于内导体中心，与外导体保持严格同轴度，保证50欧姆标准阻抗匹配，减少射频信号传输过程中的回波损耗。板端固定脚共四个，分布在弯头下方的基座两侧，焊接后可增强接头与PCB板的结合强度，避免频繁插拔线缆时接头松动脱落，中心信号引脚长度适配常规1.6mm、2.0mm厚度PCB的透焊要求，引脚间距符合通用射频板卡的布线规范，不会与周边走线产生干涉。建模过程中严格还原了接头各部分的尺寸边界，螺纹段的牙距、牙型符合SMA接口标准，弯头处的过渡圆角避免了加工应力集中，镀金层的厚度在模型中通过外观质感体现，基座部分的注塑包覆结构也做了完整还原，可直接用于设备结构装配的干涉检查，也能作为PCB封装设计的尺寸参考。在实际选型应用中，这类直角SMA接头适合设备侧方出线的布局，相比直头接头能减少线缆弯折半径，降低线缆长期弯折导致的性能衰减，插脚的焊接公差设计也适配常规波峰焊工艺要求，不需要额外定制治具即可完成批量焊接。模型完整还原了接头的所有装配特征，包括锁紧螺母的配合间隙、插脚的倒角、内导体的绝缘支撑结构，可直接用于整机结构的虚拟装配验证，核对接头与周边元器件、设备壳体的安全距离，避免实际打样后出现装配干涉问题。
